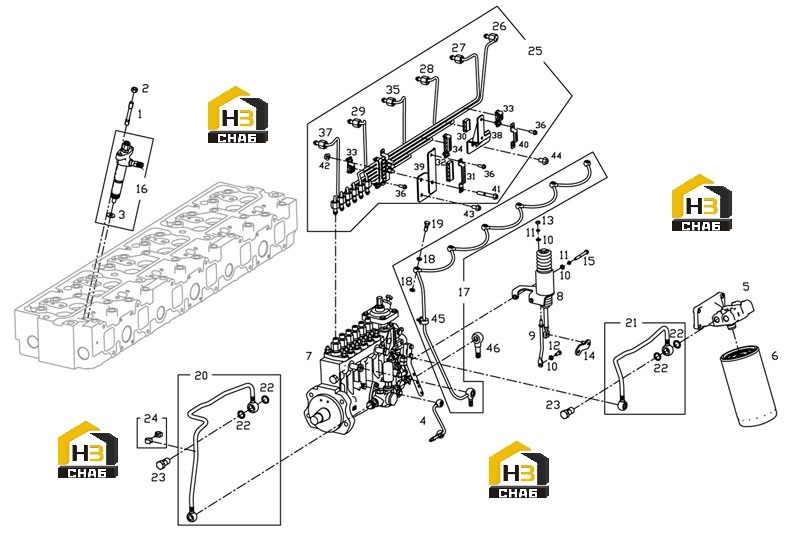

Система топливная

← Коллекторы впускной и выпускной Маслоохладитель с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:FUEL FILTER OUTLET LINE ASSY

Каталожный номер:S00010604

Комплект:1

Примечание:

№ на схеме:-

Наименование:FUEL SUPPLY PUMP OUTLET TUBE ASSY

Каталожный номер:S00010603

Комплект:1

Примечание:

№ на схеме:-

Наименование:FUEL RETURN PIPE, INJECTOR

Каталожный номер:S00010519

Комплект:1

Примечание:

№ на схеме:-

Наименование:INJECTOR ASSY

Каталожный номер:S00011906

Комплект:6

Примечание:

№ на схеме:1

Наименование:STUD, INJECTOR

Каталожный номер:761G-04-102

Комплект:12

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:B00001883

Комплект:12

Примечание:Q/SC610.1-M10

№ на схеме:3

Наименование:GASKET, INJECTOR

Каталожный номер:S00006088

Комплект:6

Примечание:

№ на схеме:4

Наименование:FUEL INLET PIPE ASSY (WELDED)

Каталожный номер:S00010634

Комплект:1

Примечание:

№ на схеме:5

Наименование:BASE, FUEL FILTER

Каталожный номер:S00011230

Комплект:1

Примечание:

№ на схеме:6

Наименование:FUEL FILTER ASSY

Каталожный номер:S00010128

Комплект:1

Примечание:

№ на схеме:7

Наименование:FUEL INJECTION PUMP ASSY

Каталожный номер:S00015259

Комплект:1

Примечание:

№ на схеме:8

Наименование:ELECTROMAGNET

Каталожный номер:S00015609

Комплект:1

Примечание:

№ на схеме:9

Наименование:BRACE, SOLENOID SHUT-OFF

Каталожный номер:G59-102-01

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLAIN WASHER

Каталожный номер:B00001298

Комплект:4

Примечание:GB/T97.1-6-200HV-ZN.D

№ на схеме:11

Наименование:SPRING WASHER

Каталожный номер:B00005018

Комплект:3

Примечание:GB/T93-6-ZN.D

№ на схеме:12

Наименование:HEXAGON HEAD BOLTS

Каталожный номер:B00005017

Комплект:1

Примечание:GB/T5783-M6*16-ZN.D

№ на схеме:13

Наименование:NUT

Каталожный номер:B00000791

Комплект:1

Примечание:GB/T6170-M6-ZN.D

№ на схеме:14

Наименование:LEVER, FUEL SHUTOFF

Каталожный номер:S00015608

Комплект:1

Примечание:

№ на схеме:15

Наименование:HEXAGON HEAD BOLTS

Каталожный номер:B00005055

Комплект:2

Примечание:GB/T5782-M6*55-ZN.D

№ на схеме:16

Наименование:INJECTOR SERVISE GROUP

Каталожный номер:-

Комплект:6

Примечание:

№ на схеме:17

Наименование:FUEL RETURN PIPE INJECTOR SERVISE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:18

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001555

Комплект:12

Примечание:Q/SC1294-8

№ на схеме:19

Наименование:BANJO BOLT

Каталожный номер:B00002232

Комплект:6

Примечание:Q/SC642.3-1-M8*1*22

№ на схеме:20

Наименование:FUEL SUPPLY PUMP OUTLET TUBE SERVISE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:21

Наименование:FUEL FILTER OUTLET LINE SERVISE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:22

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001548

Комплект:4

Примечание:Q/SC1294-16

№ на схеме:23

Наименование:HINGE BOLT

Каталожный номер:B00002180

Комплект:2

Примечание:Q/SC642.1-01-M16*1.5

№ на схеме:24

Наименование:FUEL LINES CLAMP

Каталожный номер:S00010630

Комплект:1

Примечание:

№ на схеме:25

Наименование:HIGH PRESSURE FUEL PIPE ASSY

Каталожный номер:S00011782

Комплект:1

Примечание:

№ на схеме:26

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.6 CYLINDER

Каталожный номер:S00008992

Комплект:1

Примечание:

№ на схеме:27

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.5 CYLINDER

Каталожный номер:S00008991

Комплект:1

Примечание:

№ на схеме:28

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.4 CYLINDER

Каталожный номер:S00008990

Комплект:1

Примечание:

№ на схеме:29

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.2 CYLINDER

Каталожный номер:S00008988

Комплект:1

Примечание:

№ на схеме:30

Наименование:CUSHION, CLAMP-LOW PESSURE FUEL PIPE

Каталожный номер:S00011773

Комплект:1

Примечание:

№ на схеме:31

Наименование:HIGH PRESSURE PIPE CLAMP (HALF)

Каталожный номер:S00011770

Комплект:1

Примечание:

№ на схеме:32

Наименование:CUSHION, CLAMP-LOW PESSURE FUEL PIPE

Каталожный номер:S00011771

Комплект:1

Примечание:

№ на схеме:33

Наименование:FUEL LINES CLAMP

Каталожный номер:S00011774

Комплект:2

Примечание:

№ на схеме:34

Наименование:FUEL LINES CLAMP

Каталожный номер:S00011781

Комплект:1

Примечание:

№ на схеме:35

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.3 CYLINDER

Каталожный номер:S00008989

Комплект:1

Примечание:

№ на схеме:36

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002117

Комплект:5

Примечание:Q/SC622-M6*16-ZN.D

№ на схеме:37

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.1 CYLINDER

Каталожный номер:S00008987

Комплект:1

Примечание:

№ на схеме:38

Наименование:BRACKET ,HIGH PRESSURE FUEL PIPE

Каталожный номер:S00011776

Комплект:1

Примечание:

№ на схеме:39

Наименование:BRACKET ,HIGH PRESSURE FUEL PIPE

Каталожный номер:S00011778

Комплект:1

Примечание:

№ на схеме:40

Наименование:HIGH PRESSURE PIPE CLAMP (HALF)

Каталожный номер:S00011772

Комплект:1

Примечание:

№ на схеме:41

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002155

Комплект:1

Примечание:Q/SC622-M8*55-ZN.D

№ на схеме:42

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000846

Комплект:1

Примечание:GB/T6177-M8-Y

№ на схеме:43

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004884

Комплект:2

Примечание:GB/T16674.1-M8*16-F

№ на схеме:44

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004888

Комплект:1

Примечание:GB/T16674.1-M10*16-10.9-F

№ на схеме:45

Наименование:FUEL LINES CLAMP

Каталожный номер:S00006746

Комплект:1

Примечание:

№ на схеме:46

Наименование:JOINT, FUEL RETURN PIPE

Каталожный номер:D26C-013-900

Комплект:1

Примечание:
