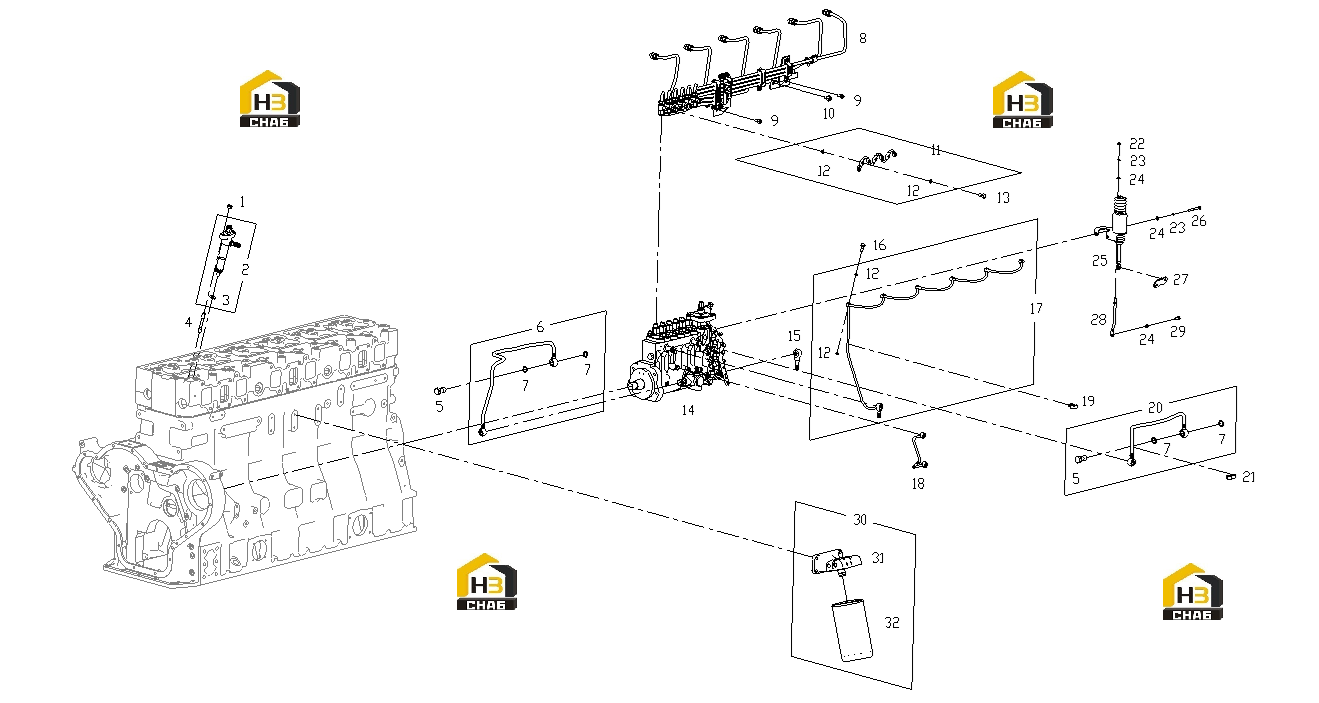

Система топливная

← Коллекторы впускной и выпускной Маслоохладитель с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Parts of the inlet pipe from the filter to the high-pressure oil pump

Каталожный номер:S00010604

Комплект:1

Примечание:

№ на схеме:-

Наименование:Injector return pipe

Каталожный номер:S00010519

Комплект:1

Примечание:

№ на схеме:-

Наименование:Oil collection pipe parts

Каталожный номер:G26-008-01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Parts of the oil inlet pipe from the oil pump to the filter

Каталожный номер:S00010603

Комплект:1

Примечание:

№ на схеме:-

Наименование:Injector parts

Каталожный номер:S00011906

Комплект:6

Примечание:

№ на схеме:1

Наименование:SMALL HEX HEAD NUT

Каталожный номер:B00001883

Комплект:12

Примечание:

№ на схеме:2

Наименование:INJECTOR SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:3

Наименование:INJECTOR GASKET

Каталожный номер:S00006088

Комплект:6

Примечание:

№ на схеме:4

Наименование:INJECTOR STUD

Каталожный номер:761G-04-102

Комплект:12

Примечание:

№ на схеме:5

Наименование:BANJO BOLT

Каталожный номер:B00002180

Комплект:2

Примечание:

№ на схеме:6

Наименование:FUEL SUPPLY PUMP OUTLET TUBE ASSY SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:7

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001548

Комплект:4

Примечание:

№ на схеме:8

Наименование:HIGH PRESSURE FUEL PIPE ASSY

Каталожный номер:S00015668

Комплект:1

Примечание:

№ на схеме:9

Наименование:BANJO BOLT

Каталожный номер:B00002133

Комплект:3

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:B00004888

Комплект:1

Примечание:

№ на схеме:11

Наименование:FUEL LEAKAGE COLLECTION SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:12

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001555

Комплект:24

Примечание:

№ на схеме:13

Наименование:BANJO BOLT

Каталожный номер:B00002185

Комплект:6

Примечание:

№ на схеме:14

Наименование:FUEL INJECTION PUMP ASSY

Каталожный номер:S00015259

Комплект:1

Примечание:

№ на схеме:15

Наименование:FUEL RETURN PIPE JOINT ASSY

Каталожный номер:D26C-013-900

Комплект:1

Примечание:

№ на схеме:16

Наименование:BANJO BOLT

Каталожный номер:B00002232

Комплект:6

Примечание:

№ на схеме:17

Наименование:INJECTOR FUEL RETURN TUBE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:18

Наименование:FUEL INJECTION PUMP FUEL INLET TUBE

Каталожный номер:S00010634

Комплект:1

Примечание:

№ на схеме:19

Наименование:FUEL LINES CLAMP

Каталожный номер:S00006746

Комплект:1

Примечание:

№ на схеме:20

Наименование:FUEL FILTER OUTLET LINE ASSY SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:21

Наименование:FUEL LINES CLAMP

Каталожный номер:S00010630

Комплект:1

Примечание:

№ на схеме:22

Наименование:HEXAGON NUT (TYPE 1)

Каталожный номер:B00000791

Комплект:1

Примечание:

№ на схеме:23

Наименование:SPRING WASHER

Каталожный номер:B00005018

Комплект:3

Примечание:

№ на схеме:24

Наименование:PLAIN WASHER

Каталожный номер:B00001298

Комплект:4

Примечание:

№ на схеме:25

Наименование:ELECTROMAGNET

Каталожный номер:S00015609

Комплект:1

Примечание:

№ на схеме:26

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00005055

Комплект:2

Примечание:

№ на схеме:27

Наименование:LEVER, FUEL SHUTOFF

Каталожный номер:S00015608

Комплект:1

Примечание:

№ на схеме:28

Наименование:BRACE

Каталожный номер:G59-102-01

Комплект:1

Примечание:

№ на схеме:29

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00005017

Комплект:1

Примечание:

№ на схеме:30

Наименование:FUEL FILTER GROUP

Каталожный номер:S00011229

Комплект:1

Примечание:

№ на схеме:31

Наименование:FUEL FILTER BASE

Каталожный номер:S00011230

Комплект:1

Примечание:

№ на схеме:32

Наименование:FUEL FILTER ASSY

Каталожный номер:S00010128

Комплект:1

Примечание:
