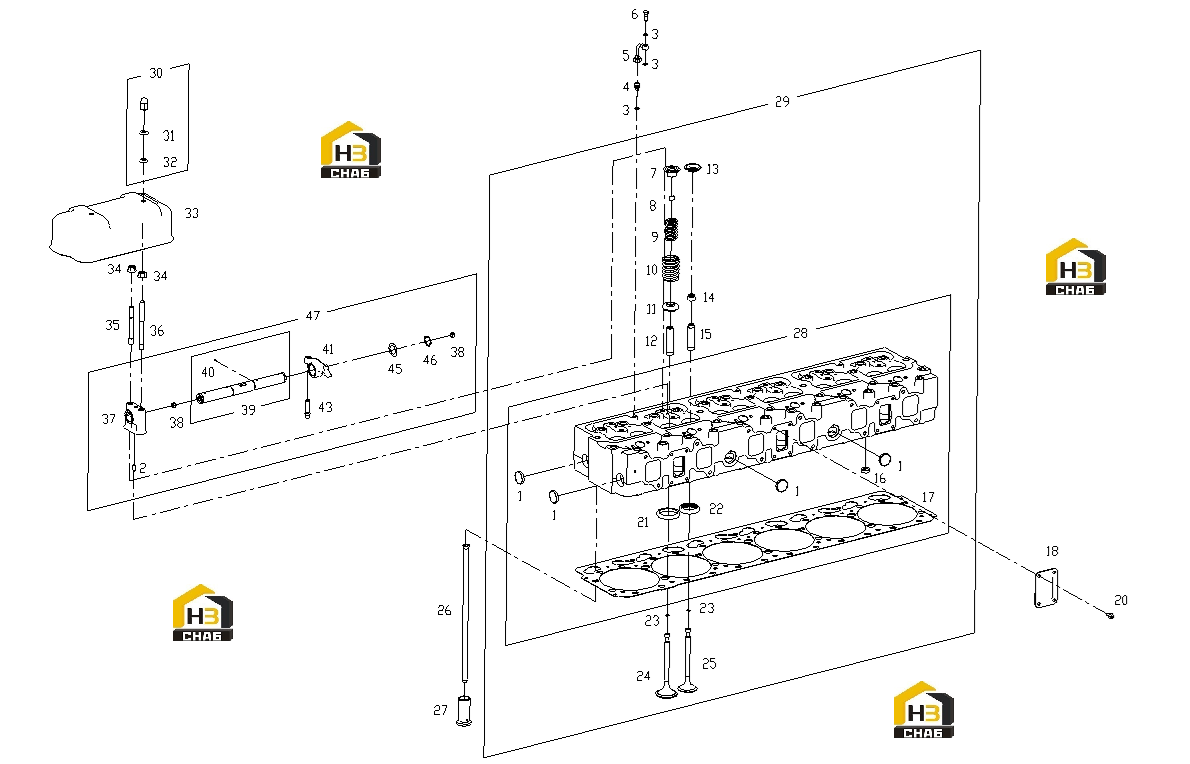

Головка блока цилиндров

← Вал распределительный и щуп масляный Комплектующие двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Cylinder head assembly parts

Каталожный номер:S00010087

Комплект:1

Примечание:

№ на схеме:-

Наименование:Spray pipe

Каталожный номер:763CA-04-094

Комплект:3

Примечание:

№ на схеме:-

Наименование:Spray pipe

Каталожный номер:763CA-04-093

Комплект:3

Примечание:

№ на схеме:-

Наименование:Cylinder head

Каталожный номер:S00010613

Комплект:1

Примечание:

№ на схеме:-

Наименование:Machined parts of cylinder head

Каталожный номер:S00010614

Комплект:1

Примечание:

№ на схеме:-

Наименование:ROCKER BUSHING

Каталожный номер:761-04-022C

Комплект:3

Примечание:

№ на схеме:-

Наименование:Hexagonal thin nut

Каталожный номер:B00000819

Комплект:12

Примечание:

№ на схеме:-

Наименование:Rocker arm

Каталожный номер:771JZ-04-002

Комплект:3

Примечание:

№ на схеме:-

Наименование:Rocker shaft

Каталожный номер:S00010081

Комплект:3

Примечание:

№ на схеме:-

Наименование:Cover nut

Каталожный номер:761G-04-092C

Комплект:6

Примечание:

№ на схеме:-

Наименование:Steel ball

Каталожный номер:B00000279

Комплект:6

Примечание:

№ на схеме:-

Наименование:Return spring

Каталожный номер:761Z-04-007B

Комплект:6

Примечание:

№ на схеме:-

Наименование:Disc spring

Каталожный номер:761Z-04-006B

Комплект:1

Примечание:

№ на схеме:-

Наименование:turntable

Каталожный номер:761Z-04-005A

Комплект:1

Примечание:

№ на схеме:-

Наименование:Roller seat

Каталожный номер:761Z-04-002B

Комплект:1

Примечание:

№ на схеме:-

Наименование:Jacket nut

Каталожный номер:B00002211

Комплект:1

Примечание:

№ на схеме:-

Наименование:Jacket nut

Каталожный номер:B00002210

Комплект:1

Примечание:

№ на схеме:-

Наименование:Pipe joint body

Каталожный номер:B00002237

Комплект:1

Примечание:

№ на схеме:-

Наименование:Tubing

Каталожный номер:765IA-04-004A

Комплект:1

Примечание:

№ на схеме:1

Наименование:PLUG

Каталожный номер:761G-04-052D

Комплект:8

Примечание:

№ на схеме:2

Наименование:PIN

Каталожный номер:B00000122

Комплект:6

Примечание:

№ на схеме:3

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001555

Комплект:9

Примечание:

№ на схеме:4

Наименование:JOINT

Каталожный номер:765IA-04-003

Комплект:3

Примечание:

№ на схеме:5

Наименование:PIPE ASSY (WELDED), OIL FILLER

Каталожный номер:765IA-04-020A

Комплект:3

Примечание:

№ на схеме:6

Наименование:BANJO BOLT

Каталожный номер:B00002232

Комплект:3

Примечание:

№ на схеме:7

Наименование:INTAKE SPRING, INTAKE

Каталожный номер:761JZ-04-003

Комплект:6

Примечание:

№ на схеме:8

Наименование:VALVE COLLET (HALF)

Каталожный номер:761-04-034A

Комплект:24

Примечание:

№ на схеме:9

Наименование:VALVE SPRING (SMALL)

Каталожный номер:763C-04-006A

Комплект:12

Примечание:

№ на схеме:10

Наименование:VALVE SPRING (LARGE)

Каталожный номер:763C-04-007A

Комплект:12

Примечание:

№ на схеме:11

Наименование:VALVE CIRCUMGYRATE ASSY

Каталожный номер:761Z-04-060

Комплект:6

Примечание:

№ на схеме:12

Наименование:INTAKE VALVE GUIDE

Каталожный номер:761Z-04-008A

Комплект:6

Примечание:

№ на схеме:13

Наименование:VALVE SPRING RETAINER

Каталожный номер:763C-04-013

Комплект:6

Примечание:

№ на схеме:14

Наименование:EXHAUST VALVE STEM SEAL

Каталожный номер:761G-04-104A

Комплект:6

Примечание:

№ на схеме:15

Наименование:VALVE GUIDE

Каталожный номер:761G-04-101A

Комплект:6

Примечание:

№ на схеме:16

Наименование:ELASTIC

Каталожный номер:761G-04-073A

Комплект:6

Примечание:

№ на схеме:17

Наименование:CYLINDER HEAD GASKET

Каталожный номер:S00011414

Комплект:1

Примечание:

№ на схеме:18

Наименование:COVER

Каталожный номер:761G-04-084B

Комплект:6

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:B00002131

Комплект:24

Примечание:

№ на схеме:21

Наименование:INTAKE VALVE SEAT INSERT

Каталожный номер:S00008615

Комплект:6

Примечание:

№ на схеме:22

Наименование:EXHAUST VALVE SEAT INSERT

Каталожный номер:S00008616

Комплект:6

Примечание:

№ на схеме:23

Наименование:COLLET

Каталожный номер:761G-04-091A

Комплект:12

Примечание:

№ на схеме:24

Наименование:INTAKE VALVE

Каталожный номер:A761Z-04-004

Комплект:6

Примечание:

№ на схеме:25

Наименование:EXHAUST VALVE

Каталожный номер:G04-104-02

Комплект:6

Примечание:

№ на схеме:26

Наименование:PUSH ROD

Каталожный номер:G04-102-02

Комплект:12

Примечание:

№ на схеме:27

Наименование:TAPPET

Каталожный номер:G04-101-01

Комплект:12

Примечание:

№ на схеме:28

Наименование:CYLINDER HEAD SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:29

Наименование:CYLINDER HEAD SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:30

Наименование:CAP NUT SERVICE GROUP

Каталожный номер:-

Комплект:6

Примечание:

№ на схеме:31

Наименование:WASHER

Каталожный номер:761G-04-078A

Комплект:6

Примечание:

№ на схеме:32

Наименование:GASKET

Каталожный номер:761G-04-079A

Комплект:6

Примечание:

№ на схеме:33

Наименование:VALVE COVER AND SEAL RING

Каталожный номер:761G-04-120

Комплект:3

Примечание:

№ на схеме:34

Наименование:NUT

Каталожный номер:B00000836

Комплект:12

Примечание:

№ на схеме:35

Наименование:STUD

Каталожный номер:B00001131

Комплект:6

Примечание:

№ на схеме:36

Наименование:STUD

Каталожный номер:761W-04-008B

Комплект:6

Примечание:

№ на схеме:37

Наименование:ROCKER SHAFT

Каталожный номер:S00010082

Комплект:3

Примечание:

№ на схеме:38

Наименование:HEXAGON COUNTERSUNK CONE PIPE PLUG

Каталожный номер:B00001696

Комплект:6

Примечание:

№ на схеме:39

Наименование:ROCKER SEAT SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:40

Наименование:PIN

Каталожный номер:B00000114

Комплект:3

Примечание:

№ на схеме:41

Наименование:ROCKER ARM ASSY (MACHINED)

Каталожный номер:771JZ-04-030

Комплект:1

Примечание:

№ на схеме:43

Наименование:VALVE LASH ADJUSTER

Каталожный номер:761-04-024B

Комплект:12

Примечание:

№ на схеме:45

Наименование:COMPRESSION SPRING

Каталожный номер:S00008931

Комплект:12

Примечание:

№ на схеме:46

Наименование:RING RETAINER FOR HOLE (TYPE A)

Каталожный номер:B00004814

Комплект:12

Примечание:

№ на схеме:47

Наименование:ROCKER ARM ASSY

Каталожный номер:S00010112

Комплект:1

Примечание:
