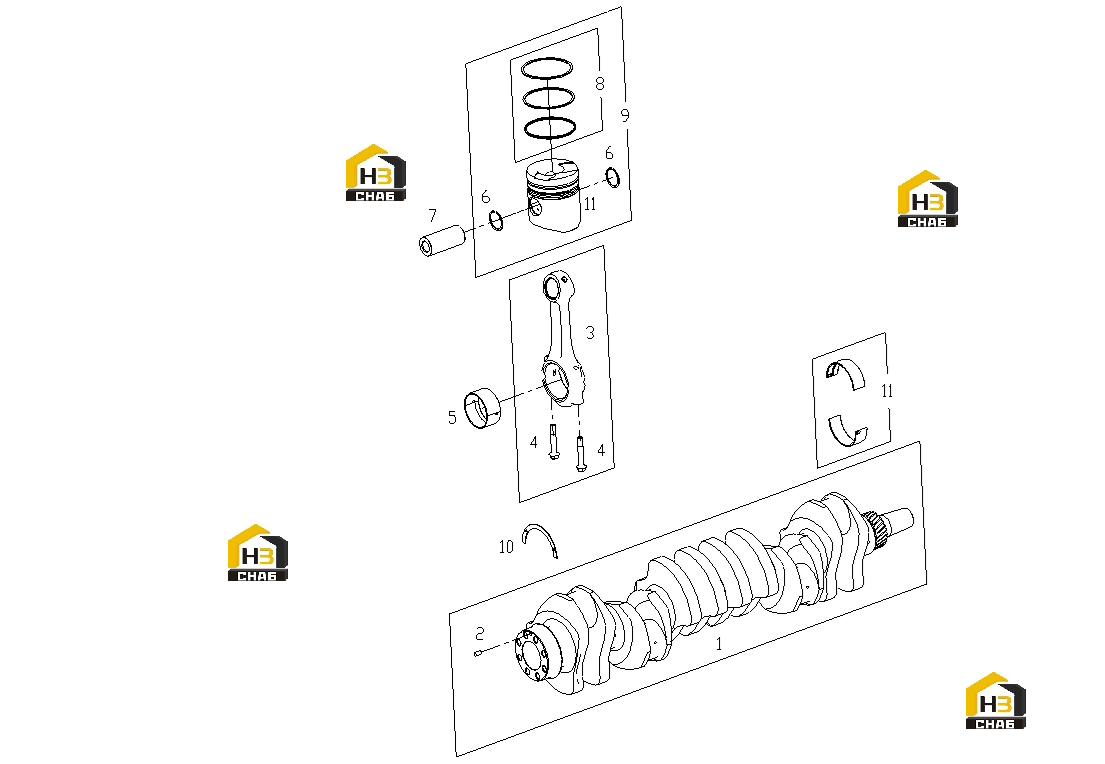

Поршень, шатун и вал коленчатый

← Комплектующие двигателя Система газораспределения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Main bearing lower tile

Каталожный номер:G02-113-01

Комплект:7

Примечание:

№ на схеме:-

Наименование:Main bearing upper tile

Каталожный номер:G02-112-01

Комплект:7

Примечание:

№ на схеме:-

Наименование:Crankshaft thrust bearing

Каталожный номер:G02-114-01

Комплект:4

Примечание:

№ на схеме:-

Наименование:piston

Каталожный номер:G05-101-09

Комплект:6

Примечание:

№ на схеме:-

Наименование:Inner cut cone ring

Каталожный номер:G05-108-03

Комплект:6

Примечание:

№ на схеме:-

Наименование:Trapezoidal barrel ring

Каталожный номер:S00009738

Комплект:6

Примечание:

№ на схеме:-

Наименование:Locking wire

Каталожный номер:G05-111-03

Комплект:6

Примечание:

№ на схеме:-

Наименование:Oil ring spring

Каталожный номер:G05-110-03

Комплект:6

Примечание:

№ на схеме:-

Наименование:Oil ring body

Каталожный номер:G05-109-03

Комплект:6

Примечание:

№ на схеме:-

Наименование:Oil ring parts

Каталожный номер:G05-002-03

Комплект:6

Примечание:

№ на схеме:-

Наименование:Connecting rod bushing

Каталожный номер:S00010697

Комплект:6

Примечание:

№ на схеме:-

Наименование:Rise and break the connecting rod

Каталожный номер:S00010685

Комплект:6

Примечание:

№ на схеме:-

Наименование:crankshaft

Каталожный номер:G06-101-05

Комплект:1

Примечание:

№ на схеме:-

Наименование:Semicircle key

Каталожный номер:B00000059

Комплект:1

Примечание:

№ на схеме:-

Наименование:Active gear

Каталожный номер:G07-103-01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Crankshaft parts

Каталожный номер:S00009394

Комплект:1

Примечание:

№ на схеме:1

Наименование:CRANKSHAFT SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:PIN

Каталожный номер:B00000098

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTING ROD ASSY (MACHINED)

Каталожный номер:S00010687

Комплект:6

Примечание:

№ на схеме:4

Наименование:CONNECTING ROD BOLT

Каталожный номер:S00010995

Комплект:12

Примечание:

№ на схеме:5

Наименование:BEARING, CONNECTING ROD

Каталожный номер:G05-112-01

Комплект:12

Примечание:

№ на схеме:6

Наименование:RING RETAINER FOR HOLE (TYPE A)

Каталожный номер:B00001041

Комплект:12

Примечание:

№ на схеме:7

Наименование:PISTON PIN

Каталожный номер:A761-05-004

Комплект:6

Примечание:

№ на схеме:8

Наименование:PISTON RING SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:9

Наименование:PISTON SERVICE GROUP

Каталожный номер:-

Комплект:6

Примечание:

№ на схеме:10

Наименование:CRANKSHAFT THRUST BEARING SERVICE GROUP

Каталожный номер:-

Комплект:4

Примечание:4 in a group

№ на схеме:11

Наименование:REAR MAIN BEARING HALF SERVICE GROUP

Каталожный номер:-

Комплект:7

Примечание:
