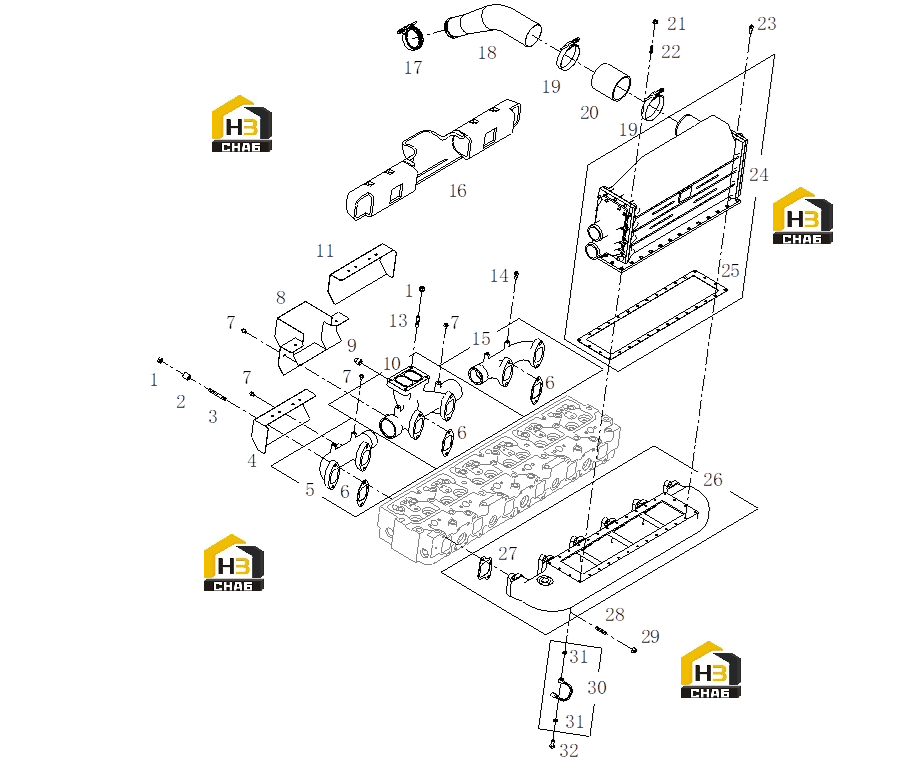

Коллекторы впускной и выпускной

← Генератор, шкивы и ремень Система топливная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Smoke limiter hose parts

Каталожный номер:S00015943

Комплект:1

Примечание:

№ на схеме:-

Наименование:Intake pipe

Каталожный номер:S00015435

Комплект:1

Примечание:

№ на схеме:-

Наименование:Water air cooler assembly

Каталожный номер:S00015315

Комплект:1

Примечание:

№ на схеме:-

Наименование:Rear section of exhaust pipe

Каталожный номер:S00010534

Комплект:1

Примечание:

№ на схеме:-

Наименование:Middle section of exhaust pipe

Каталожный номер:S00010535

Комплект:1

Примечание:

№ на схеме:-

Наименование:Front section of exhaust pipe

Каталожный номер:S00010533

Комплект:1

Примечание:

№ на схеме:1

Наименование:NUT, FLANGE-TURBOCHARGER

Каталожный номер:D13-304-01

Комплект:16

Примечание:

№ на схеме:2

Наименование:SLEEVE PIPE

Каталожный номер:765Z-04-001

Комплект:12

Примечание:

№ на схеме:3

Наименование:STUD

Каталожный номер:S00008414

Комплект:12

Примечание:

№ на схеме:4

Наименование:HEAT SHIELD (FRONT)

Каталожный номер:S00015757

Комплект:1

Примечание:

№ на схеме:5

Наименование:EXHAUST MANIFOLD FRONT PART SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:6

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:761G-04-015A

Комплект:6

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:B00002129

Комплект:6

Примечание:

№ на схеме:8

Наименование:HEAT SHIELD, EXHAUST MANIFOLD

Каталожный номер:S00010541

Комплект:1

Примечание:

№ на схеме:9

Наименование:SQUARE HEAD CONE PIPE PLUG

Каталожный номер:B00001716

Комплект:2

Примечание:

№ на схеме:10

Наименование:EXHAUST MANIFOLD INTERMEDIATE PART SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:11

Наименование:HEAT SHIELD (REAR)

Каталожный номер:S00015759

Комплект:1

Примечание:

№ на схеме:13

Наименование:STUD

Каталожный номер:S00001481

Комплект:4

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:B00004368

Комплект:2

Примечание:

№ на схеме:15

Наименование:EXHAUST MANIFOLD REAR PART SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:16

Наименование:EXHAUST MANIFOLD HEAT SHIELD

Каталожный номер:S00015425

Комплект:1

Примечание:

№ на схеме:17

Наименование:CLAMP ASSY

Каталожный номер:D12B-001-900

Комплект:1

Примечание:

№ на схеме:18

Наименование:AIR INLET PIPE, INTERCOOLER

Каталожный номер:S00015614

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPRING CLAMP

Каталожный номер:B00001531

Комплект:2

Примечание:

№ на схеме:20

Наименование:HOSE

Каталожный номер:S00006617

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:B00000846

Комплект:8

Примечание:

№ на схеме:22

Наименование:STUD

Каталожный номер:B00001159

Комплект:8

Примечание:

№ на схеме:23

Наименование:NUT

Каталожный номер:B00002137

Комплект:22

Примечание:

№ на схеме:24

Наименование:WATER TO AIR INTERCOOLER SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:25

Наименование:GASKET, INTERCOOLER

Каталожный номер:S00015616

Комплект:1

Примечание:

№ на схеме:26

Наименование:AIR INTAKE PIPE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:27

Наименование:GASKET, AIR INTAKE PIPE

Каталожный номер:761G-04-014B

Комплект:6

Примечание:

№ на схеме:28

Наименование:STUD

Каталожный номер:B00001100

Комплект:12

Примечание:

№ на схеме:29

Наименование:NUT

Каталожный номер:B00000833

Комплект:12

Примечание:

№ на схеме:30

Наименование:AIR/FUEL RATIO CONTROL HOSE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:31

Наименование:COPPER WASHER

Каталожный номер:B00001815

Комплект:2

Примечание:

№ на схеме:32

Наименование:BANJO BOLT

Каталожный номер:B00001469

Комплект:1

Примечание:
