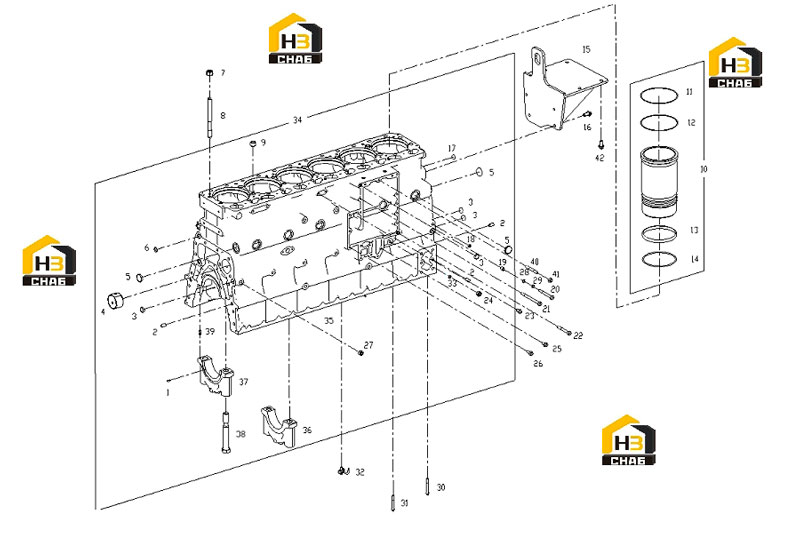

Блок цилиндров

← Система турбонагнетателя Вал распределительный и щуп масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Cylinder liner

Каталожный номер:G02-102-01

Комплект:6

Примечание:

№ на схеме:1

Наименование:PIN

Каталожный номер:B00000118

Комплект:4

Примечание:

№ на схеме:2

Наименование:PIN

Каталожный номер:B00000102

Комплект:8

Примечание:

№ на схеме:3

Наименование:PLUG

Каталожный номер:G02-173-01

Комплект:4

Примечание:

№ на схеме:4

Наименование:CAMSHAFT BEARING

Каталожный номер:G02-115-01

Комплект:7

Примечание:

№ на схеме:5

Наименование:PLUG

Каталожный номер:761G-04-052D

Комплект:7

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:B00000297

Комплект:2

Примечание:

№ на схеме:7

Наименование:CYLINDER HEAD NUT

Каталожный номер:S00008189

Комплект:38

Примечание:

№ на схеме:8

Наименование:CYLINDER HEAD BOLT

Каталожный номер:S00008188

Комплект:38

Примечание:

№ на схеме:9

Наименование:RETAINER SLEEVE

Каталожный номер:761W-02-064A

Комплект:2

Примечание:

№ на схеме:10

Наименование:CYLINDER LINER SERVICE GROUP

Каталожный номер:-

Комплект:6

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:S00010059

Комплект:6

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:S00010060

Комплект:6

Примечание:

№ на схеме:13

Наименование:SEAL

Каталожный номер:G02-117-01

Комплект:6

Примечание:

№ на схеме:14

Наименование:SEAL

Каталожный номер:761-02-003B

Комплект:12

Примечание:

№ на схеме:15

Наименование:BRACKET, HEAT EXCHANGER

Каталожный номер:S00015615

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:B00002048

Комплект:4

Примечание:

№ на схеме:17

Наименование:PLUG

Каталожный номер:D02A-161-01

Комплект:1

Примечание:

№ на схеме:18

Наименование:HEXAGON COUNTERSUNK CONE PIPE PLUG

Каталожный номер:B00001697

Комплект:5

Примечание:

№ на схеме:19

Наименование:RETAINER SLEEVE

Каталожный номер:S00001515

Комплект:2

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:B00000412

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:B00001993

Комплект:3

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:B00004890

Комплект:8

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:B00001996

Комплект:2

Примечание:

№ на схеме:24

Наименование:HEXAGON COUNTERSUNK CONE PIPE PLUG

Каталожный номер:B00001725

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:B00001999

Комплект:1

Примечание:

№ на схеме:26

Наименование:BOLT

Каталожный номер:B00002001

Комплект:6

Примечание:

№ на схеме:27

Наименование:HEXAGON COUNTERSUNK CONE PIPE PLUG

Каталожный номер:B00001695

Комплект:1

Примечание:

№ на схеме:28

Наименование:PLAIN WASHER

Каталожный номер:B00001275

Комплект:1

Примечание:

№ на схеме:29

Наименование:SPRING WASHER

Каталожный номер:B00001237

Комплект:1

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:B00002161

Комплект:2

Примечание:

№ на схеме:31

Наименование:BOLT

Каталожный номер:B00002158

Комплект:4

Примечание:

№ на схеме:32

Наименование:PISTON-COOLING ORIFICE ASSY

Каталожный номер:S00006214

Комплект:6

Примечание:

№ на схеме:33

Наименование:COPPER WASHER

Каталожный номер:B00001821

Комплект:1

Примечание:

№ на схеме:34

Наименование:CYLINDER BLOCK SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:35

Наименование:CYLINDER BLOCK

Каталожный номер:S00010524

Комплект:1

Примечание:

№ на схеме:36

Наименование:MAIN BEARING CAP

Каталожный номер:G02-109-01A

Комплект:6

Примечание:

№ на схеме:37

Наименование:CAP, THRUST BEARING

Каталожный номер:G02-110-01A

Комплект:1

Примечание:

№ на схеме:38

Наименование:BOLT, MAIN BEARING

Каталожный номер:G02-111-01

Комплект:14

Примечание:

№ на схеме:39

Наименование:DOWEL PIN

Каталожный номер:G02-134-01

Комплект:1

Примечание:

№ на схеме:40

Наименование:STUD

Каталожный номер:B00004665

Комплект:2

Примечание:

№ на схеме:41

Наименование:NUT

Каталожный номер:B00000833

Комплект:2

Примечание:

№ на схеме:42

Наименование:BOLT

Каталожный номер:B00002047

Комплект:4

Примечание:
