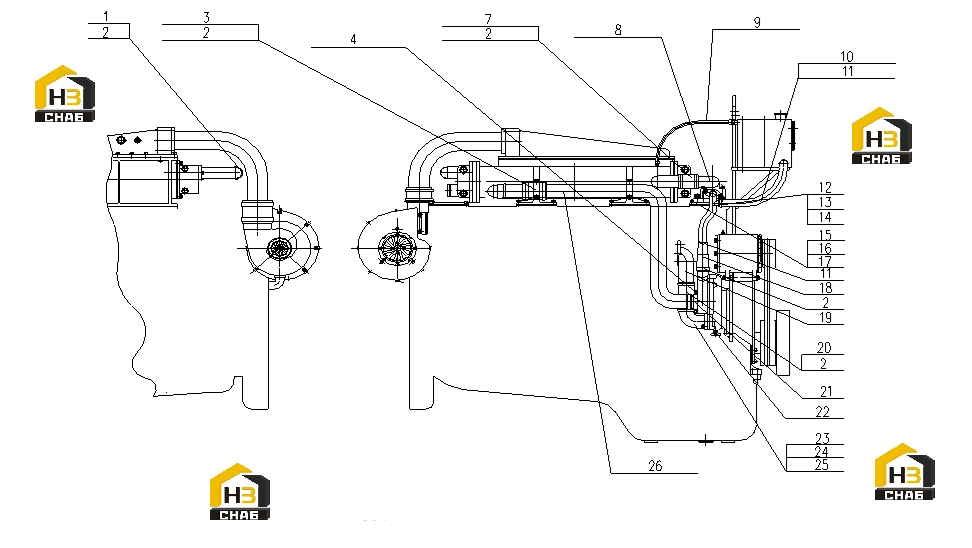

Трубопровод охлаждения g24-000-17+d
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00002398
Комплект:1
Примечание:Q/SC646-45*250
№ на схеме:3
Каталожный номер:B00002395
Комплект:1
Примечание:Q/SC646-45*150
№ на схеме:4
Каталожный номер:B00001999
Комплект:2
Примечание:Q/SC622-M10*25
№ на схеме:7
Каталожный номер:B00002391
Комплект:1
Примечание:Q/SC646-45*100
№ на схеме:8
Каталожный номер:G24-004-02+B
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:B00002321
Комплект:1
Примечание:Q/SC646-19*380
№ на схеме:14
Каталожный номер:B00002132
Комплект:2
Примечание:Q/SC622-M8*16
№ на схеме:15
Каталожный номер:B00000631
Комплект:2
Примечание:GB/T5783-M8*20
№ на схеме:17
Каталожный номер:B00002134
Комплект:4
Примечание:Q/SC622-M8*20
№ на схеме:20
Каталожный номер:B00002408
Комплект:1
Примечание:Q/SC646-51*145
№ на схеме:25
Каталожный номер:B00002007
Комплект:2
Примечание:Q/SC622-M10*40
