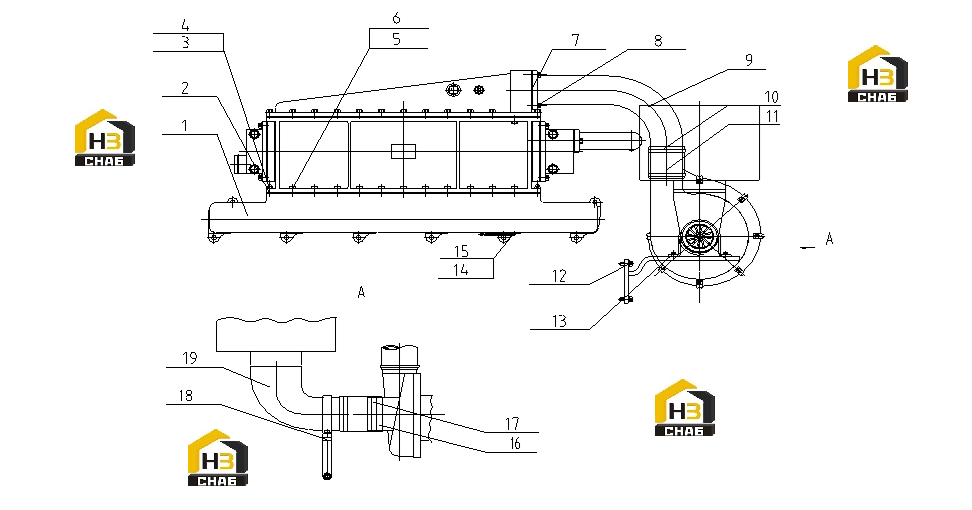

Система впуска воздуха s00008465+04

← Стартер и генератор с комплектующими g11-000-12+d Коллектор выпускной g13-000-03+e →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR INTAKE SYSTEM

Каталожный номер:S00008464+01

Комплект:1

Примечание:

№ на схеме:2

Наименование:INTERCOOLER GASKET

Каталожный номер:G12-106-01+B

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000846

Комплект:6

Примечание:GB/T6177-M8-Y

№ на схеме:4

Наименование:STUD

Каталожный номер:B00001159

Комплект:6

Примечание:GB/T899-M8*20-8.8-Y

№ на схеме:5

Наименование:SPRING WASHER

Каталожный номер:B00001253

Комплект:22

Примечание:GB/T93-8

№ на схеме:6

Наименование:HEXAGON SOCKET HEAD CAP SCREW

Каталожный номер:B00000917

Комплект:22

Примечание:GB/T70-M8*25

№ на схеме:7

Наименование:GASKET

Каталожный номер:G12-108-01+A

Комплект:1

Примечание:

№ на схеме:8

Наименование:HEX HEAD BOLT

Каталожный номер:B00002001

Комплект:4

Примечание:Q/SC622-M10*30

№ на схеме:9

Наименование:AIR INTAKE PIPE ASSY

Каталожный номер:G12-002-04+B

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPRING CLAMP

Каталожный номер:B00001543

Комплект:2

Примечание:Q/SC1092-90

№ на схеме:11

Наименование:HOSE

Каталожный номер:B00001629

Комплект:1

Примечание:Q/SC1372-80*80

№ на схеме:12

Наименование:HEX HEAD BOLT

Каталожный номер:B00001996

Комплект:2

Примечание:Q/SC622-M10*20

№ на схеме:13

Наименование:HEX HEAD BOLT

Каталожный номер:B00002132

Комплект:2

Примечание:Q/SC622-M8*16

№ на схеме:14

Наименование:ELBOW CONNECTOR

Каталожный номер:D02A-167-01+C

Комплект:1

Примечание:

№ на схеме:15

Наименование:FUEL INJECTION PUMP OIL INLET TUBE ASSY

Каталожный номер:D26-132-01+A

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE

Каталожный номер:B00002465

Комплект:1

Примечание:Q/SC646-89*80

№ на схеме:17

Наименование:CLAMP

Каталожный номер:B00001586

Комплект:2

Примечание:Q/SC1302-91~114

№ на схеме:18

Наименование:AIR FILTER BRACKET ASSY (WELDED)

Каталожный номер:G12-003-04+A

Комплект:1

Примечание:

№ на схеме:19

Наименование:CAP ADAPTER ASSY (WELDED)

Каталожный номер:G12-004-02+A

Комплект:1

Примечание:
