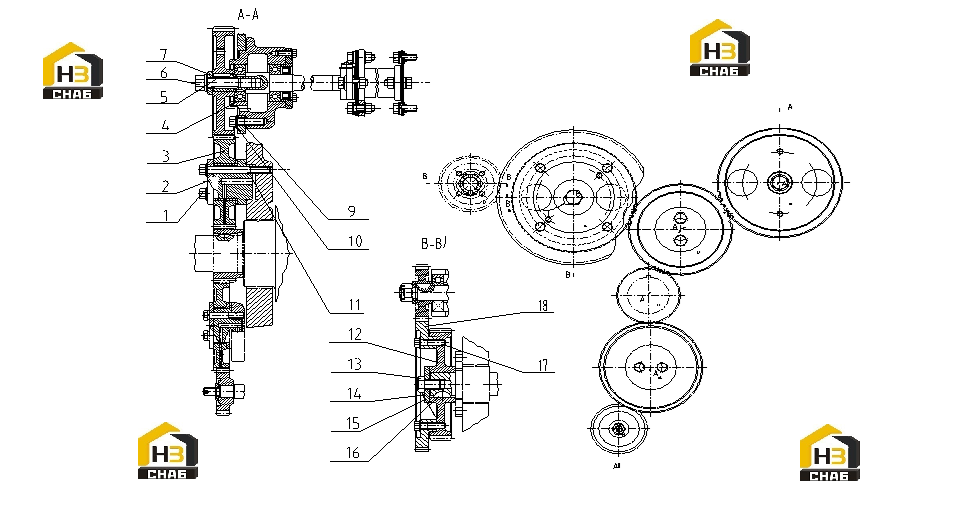

Механизм газораспределения g07-000-13+c
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00002078
Комплект:2
Примечание:Q/SC622-M12*90
№ на схеме:3
Каталожный номер:G07-001-01+A
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:G07-003-04+B
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:G07-101-01+A
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:B00002050
Комплект:3
Примечание:Q/SC622-M12*30
№ на схеме:13
Каталожный номер:B00000288
Комплект:1
Примечание:GB/T32.3-M16*1.5*35
№ на схеме:16
Каталожный номер:B00000055
Комплект:1
Примечание:GB/T1099-10*32
№ на схеме:17
Каталожный номер:B00002004
Комплект:4
Примечание:Q/SC622-M10*35
