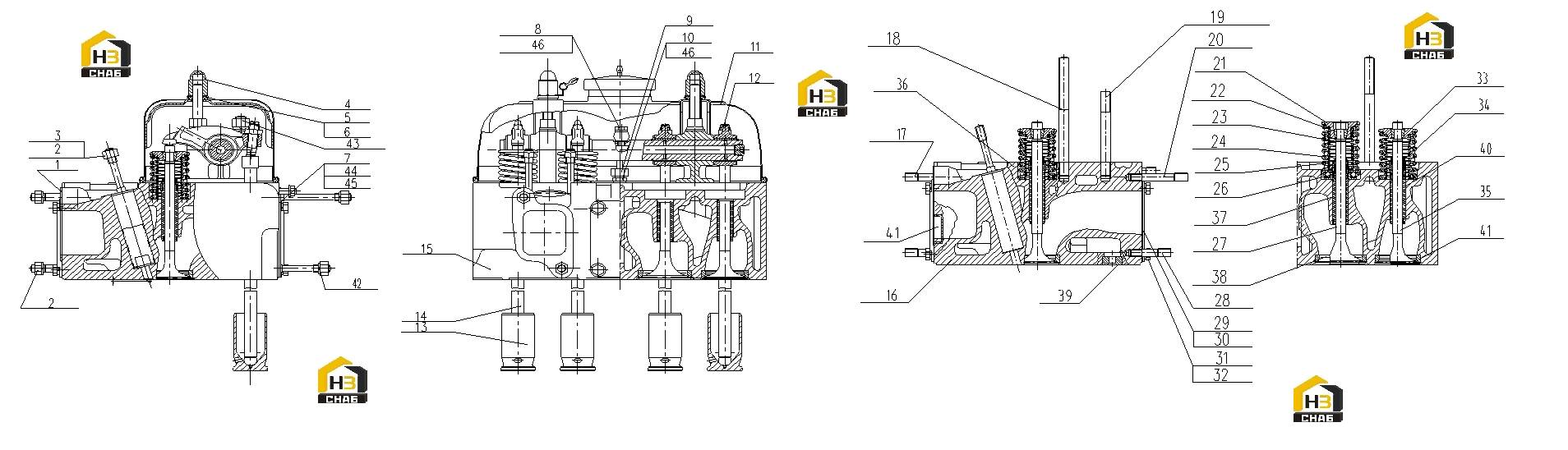

Головка блока цилиндров g04-000-10+c

← Поддон масляный g03-000-05+b Поршень и шатун s00005810+02 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INTAKE MANIFOLD GASKET

Каталожный номер:761G-04-014B+A

Комплект:6

Примечание:

№ на схеме:2

Наименование:SMALL HEX HEAD NUT

Каталожный номер:B00001883

Комплект:12

Примечание:Q/SC610.1-M10

№ на схеме:3

Наименование:INJECTOR STUD

Каталожный номер:761G-04-102+A

Комплект:12

Примечание:

№ на схеме:4

Наименование:CAP NUT

Каталожный номер:761G-04-092C+A

Комплект:6

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:761G-04-078A+A

Комплект:6

Примечание:

№ на схеме:6

Наименование:GASKET

Каталожный номер:761G-04-079A+A

Комплект:6

Примечание:

№ на схеме:7

Наименование:EXHAUST PIPE GASKET

Каталожный номер:761G-04-015A+A

Комплект:6

Примечание:

№ на схеме:8

Наименование:BANJO BOLT

Каталожный номер:B00002232

Комплект:3

Примечание:Q/SC642.3-1-M8*1*22

№ на схеме:9

Наименование:OIL FILLER TUBE ASSY (WELDED)

Каталожный номер:765IA-04-020A+A

Комплект:3

Примечание:

№ на схеме:10

Наименование:T-TYPE CONNECTOR

Каталожный номер:765IA-04-003+A

Комплект:3

Примечание:

№ на схеме:11

Наименование:VALVE COVER ASSY (ASSEMBLED)

Каталожный номер:765IA-04-030+A

Комплект:3

Примечание:

№ на схеме:12

Наименование:LEFT ROCKER ARM AND ROCKER SEAT ASSY (ASSEMBLED)

Каталожный номер:G04-002-01+B

Комплект:3

Примечание:

№ на схеме:13

Наименование:TAPPET

Каталожный номер:G04-101-01+A

Комплект:12

Примечание:

№ на схеме:14

Наименование:PUSH ROD

Каталожный номер:G04-102-02+B

Комплект:12

Примечание:

№ на схеме:15

Наименование:CYLINDER HEAD ASSY (ASSEMBLED)

Каталожный номер:G04-001-07+B

Комплект:1

Примечание:

№ на схеме:16

Наименование:CYLINDER HEAD ASSY (MACHINED)

Каталожный номер:G04-003-04+C

Комплект:1

Примечание:

№ на схеме:17

Наименование:STUD

Каталожный номер:B00001100

Комплект:12

Примечание:GB/T899-GM10-M10*30-8.8-Y

№ на схеме:18

Наименование:STUD

Каталожный номер:761W-04-008B+A

Комплект:6

Примечание:

№ на схеме:19

Наименование:STUD

Каталожный номер:B00001131

Комплект:6

Примечание:GB/T899-GM12-M12*90-8.8-Y

№ на схеме:20

Наименование:STUD

Каталожный номер:G04-105-02+A

Комплект:6

Примечание:

№ на схеме:21

Наименование:INTAKE VALVE SEAT INSERT

Каталожный номер:761JZ-04-003+A

Комплект:6

Примечание:

№ на схеме:22

Наименование:COLLET

Каталожный номер:761-04-034A+A

Комплект:24

Примечание:

№ на схеме:23

Наименование:VALVE COLLET

Каталожный номер:761G-04-091A+A

Комплект:12

Примечание:

№ на схеме:24

Наименование:VALVE SPRING (LARGE)

Каталожный номер:763C-04-007A+A

Комплект:12

Примечание:

№ на схеме:25

Наименование:VALVE SPRING (SMALL)

Каталожный номер:763C-04-006A+A

Комплект:12

Примечание:

№ на схеме:26

Наименование:VALVE ROTATOR (ASSEMBLED)

Каталожный номер:761Z-04-060+A

Комплект:6

Примечание:

№ на схеме:27

Наименование:INTAKE VALVE

Каталожный номер:A761Z-04-004+A

Комплект:6

Примечание:

№ на схеме:28

Наименование:STUD

Каталожный номер:B00001104

Комплект:6

Примечание:GB/T899-GM10-M10*35-8.8-Y

№ на схеме:29

Наименование:GASKET

Каталожный номер:761G-04-083A+A

Комплект:6

Примечание:

№ на схеме:30

Наименование:BLOCK COVER

Каталожный номер:761G-04-084B+A

Комплект:6

Примечание:

№ на схеме:31

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000627

Комплект:24

Примечание:GB/T5783-M8*16

№ на схеме:32

Наименование:SPRING WASHER

Каталожный номер:B00001253

Комплект:24

Примечание:GB/T93-8

№ на схеме:33

Наименование:INTAKE VALVE SEAT INSERT

Каталожный номер:763C-04-013+A

Комплект:6

Примечание:

№ на схеме:34

Наименование:EXHAUST VALVE STEM SEAL

Каталожный номер:761G-04-104A+A

Комплект:6

Примечание:

№ на схеме:35

Наименование:EXHAUST VALVE

Каталожный номер:G04-104-02+B

Комплект:6

Примечание:

№ на схеме:36

Наименование:CYLINDER HEAD

Каталожный номер:G04-103-03+B

Комплект:1

Примечание:

№ на схеме:37

Наименование:INTAKE VALVE GUIDE

Каталожный номер:761Z-04-008A+A

Комплект:6

Примечание:

№ на схеме:38

Наименование:INTAKE VALVE SEAT

Каталожный номер:G04-106-01+A

Комплект:6

Примечание:

№ на схеме:39

Наименование:THERMOSTAT ELASTIC PIN

Каталожный номер:761G-04-073A+A

Комплект:6

Примечание:

№ на схеме:40

Наименование:INTAKE VALVE GUIDE

Каталожный номер:761G-04-101A+A

Комплект:6

Примечание:

№ на схеме:41

Наименование:EXHAUST VALVE SEAT INSERT

Каталожный номер:763CA-04-002A+A

Комплект:6

Примечание:

№ на схеме:42

Наименование:HEX FLANGE-FACE NUT

Каталожный номер:B00000833

Комплект:24

Примечание:GB/T6177-M10-Y

№ на схеме:42

Наименование:CUP PLUG

Каталожный номер:761G-04-052D+A

Комплект:4

Примечание:

№ на схеме:43

Наименование:HEX FLANGE-FACE NUT

Каталожный номер:B00000836

Комплект:12

Примечание:GB/T6177-M12-Y

№ на схеме:44

Наименование:GASKET

Каталожный номер:761-04-051+A

Комплект:6

Примечание:

№ на схеме:45

Наименование:SHIM, EXHAUST MANIFOLD

Каталожный номер:761G-04-098+A

Комплект:6

Примечание:

№ на схеме:46

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001555

Комплект:9

Примечание:Q/SC1294-8
