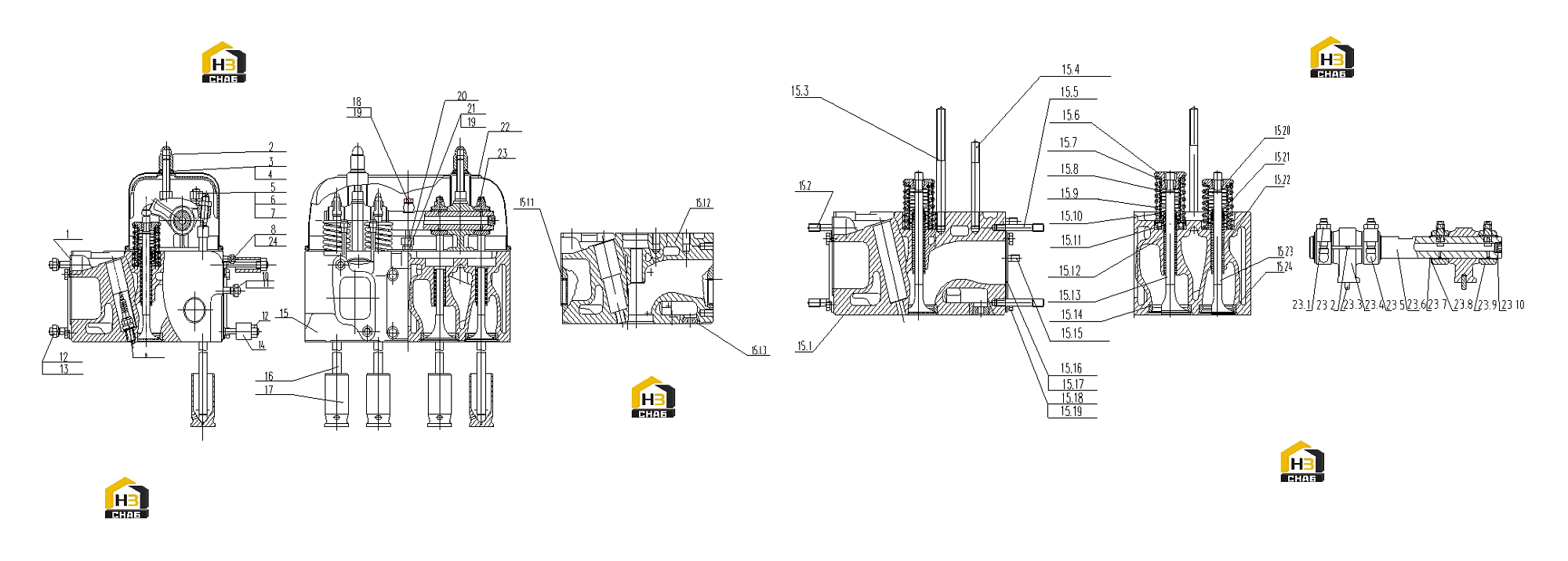

Головка блока цилиндров s00016829

← Поддон масляный g03-000-04 Поршень и шатун s00017045 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GASKET, AIR INTAKE PIPE

Каталожный номер:761G-04-014B

Комплект:6

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:761G-04-092C

Комплект:6

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:761G-04-078A

Комплект:6

Примечание:

№ на схеме:4

Наименование:GASKET

Каталожный номер:761G-04-079A

Комплект:6

Примечание:

№ на схеме:5

Наименование:NUT, HEX FLANGE HEAD CAP

Каталожный номер:B00000836

Комплект:12

Примечание:GB/T6177-M12-Y

№ на схеме:8

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:761G-04-015A

Комплект:6

Примечание:

№ на схеме:9

Наименование:SPARK PLUG ASSY

Каталожный номер:T89-002-05

Комплект:6

Примечание:

№ на схеме:10

Наименование:SMALL HEX HEAD NUT

Каталожный номер:B00001891

Комплект:12

Примечание:Q/SC610.1-M8

№ на схеме:11

Наименование:STANDARD SPRING WASHER

Каталожный номер:B00001253

Комплект:12

Примечание:GB/T93-8

№ на схеме:12

Наименование:SMALL HEX HEAD NUT

Каталожный номер:B00000883

Комплект:12

Примечание:GB/T6177-M10-Y

№ на схеме:14

Наименование:SLEEVE PIPE

Каталожный номер:765Z-04-001

Комплект:12

Примечание:

№ на схеме:15

Наименование:CYLINDER HEAD ASSY (ASSEMBLED)

Каталожный номер:S00016725

Комплект:3

Примечание:

№ на схеме:15.10

Наименование:VALVE SPRING (SMALL)

Каталожный номер:763C-04-006A

Комплект:12

Примечание:

№ на схеме:15.1.3

Наименование:WATER HOLE SLEEVE

Каталожный номер:761G-04-073A

Комплект:6

Примечание:

№ на схеме:15.1.2

Наименование:CYLINDER HEAD

Каталожный номер:S00014083

Комплект:3

Примечание:

№ на схеме:15.1.1

Наименование:CUP PLUG

Каталожный номер:761G-04-052D

Комплект:12

Примечание:

№ на схеме:15.1

Наименование:CYLINDER HEAD ASSY (MACHINED)

Каталожный номер:S00014085

Комплект:3

Примечание:

№ на схеме:15.13

Наименование:VALVE, INTAKE

Каталожный номер:A761Z-04-004

Комплект:6

Примечание:

№ на схеме:15.14

Наименование:VALVE SEAT INERT, INTAKE

Каталожный номер:S00002635

Комплект:6

Примечание:

№ на схеме:15.15

Наименование:STUD

Каталожный номер:B00001136

Комплект:12

Примечание:GB/T899-GM8-M8*20-8.8-Y

№ на схеме:15.16

Наименование:GASKET

Каталожный номер:761G-04-083A

Комплект:6

Примечание:

№ на схеме:15.17

Наименование:COVER BOARD

Каталожный номер:761G-04-084B

Комплект:6

Примечание:

№ на схеме:15.18

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00002132

Комплект:24

Примечание:Q/SC622-M8*16

№ на схеме:15.20

Наименование:VALVE SPRING RETAINER

Каталожный номер:763C-04-013

Комплект:12

Примечание:

№ на схеме:15.2

Наименование:STUD

Каталожный номер:B00001100

Комплект:12

Примечание:GB/T899-GM10-M10*30-8.8-Y

№ на схеме:15.21

Наименование:SEAL

Каталожный номер:761G-04-104A

Комплект:6

Примечание:

№ на схеме:15.22

Наименование:VALVE GUIDE

Каталожный номер:761G-04-101A

Комплект:12

Примечание:

№ на схеме:15.23

Наименование:VALVE, EXHAUST

Каталожный номер:G04-104-02

Комплект:6

Примечание:

№ на схеме:15.24

Наименование:VALVE SEAT INSERT, EXHAUST

Каталожный номер:S00011900

Комплект:6

Примечание:

№ на схеме:15.3

Наименование:STUD

Каталожный номер:761W-04-008B

Комплект:6

Примечание:

№ на схеме:15.4

Наименование:STUD

Каталожный номер:B00001131

Комплект:6

Примечание:GB/T899-GM12-M12*90-8.8-Y

№ на схеме:15.5

Наименование:STUD, INJECTOR

Каталожный номер:S00011298

Комплект:12

Примечание:

№ на схеме:15.7

Наименование:VALVE COLLET

Каталожный номер:761-04-034A

Комплект:24

Примечание:

№ на схеме:15.8

Наименование:LOCK SPRING

Каталожный номер:761G-04-091A

Комплект:12

Примечание:

№ на схеме:15.9

Наименование:VALVE SPRING (LARGE)

Каталожный номер:763C-04-007A

Комплект:12

Примечание:

№ на схеме:16

Наименование:PUSH ROD

Каталожный номер:G04-102-02

Комплект:12

Примечание:

№ на схеме:17

Наименование:TAPPET

Каталожный номер:G04-101-01

Комплект:12

Примечание:

№ на схеме:18

Наименование:BANJO BOLT

Каталожный номер:B00002232

Комплект:3

Примечание:Q/SC642.3-1-M8*1*22

№ на схеме:19

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001555

Комплект:3

Примечание:Q/SC1294-8

№ на схеме:20

Наименование:INLET PIPE (WELDED ASSY.)

Каталожный номер:765IA-04-020A

Комплект:3

Примечание:

№ на схеме:21

Наименование:JOINT

Каталожный номер:765IA-04-003

Комплект:3

Примечание:

№ на схеме:22

Наименование:VALVE COVER AND SEAL RING

Каталожный номер:S00016115

Комплект:3

Примечание:

№ на схеме:23

Наименование:ROCKER ARM AND PEDESTAL ASSY

Каталожный номер:S00010112

Комплект:3

Примечание:

№ на схеме:23.10

Наименование:HEXAGON COUNTERSUNK CONE PIPE PLUG

Каталожный номер:B00001696

Комплект:6

Примечание:Q/SC584.1-R1/4

№ на схеме:23.1

Наименование:HEXAGON THIN NUT

Каталожный номер:B00000799

Комплект:12

Примечание:GB/T6171-M12*1.25-10-Y

№ на схеме:23.2

Наименование:STRAIGHT PIN

Каталожный номер:B00000114

Комплект:3

Примечание:GB/T119-A3*8

№ на схеме:23.4

Наименование:PEDESTAL, ROCKER ARM

Каталожный номер:S00010082

Комплект:6

Примечание:

№ на схеме:23.5

Наименование:VALVE SCREW ADJUSTER

Каталожный номер:761-04-024B

Комплект:12

Примечание:

№ на схеме:23.6

Наименование:SHAFT, ROCKER ARM

Каталожный номер:S00010081

Комплект:3

Примечание:

№ на схеме:23.7

Наименование:RING,RETAINING

Каталожный номер:B00004814

Комплект:12

Примечание:GB/T894.1-26

№ на схеме:23.8

Наименование:COMPRESSION SPRING

Каталожный номер:S00008931

Комплект:12

Примечание:

№ на схеме:23.9

Наименование:ROCKER ARM ASSY (MACHINED)

Каталожный номер:771JZ-04-030

Комплект:12

Примечание:

№ на схеме:24

Наименование:TURBOCHARGER SELF-LOCKING NUT

Каталожный номер:S00007338

Комплект:12

Примечание:
