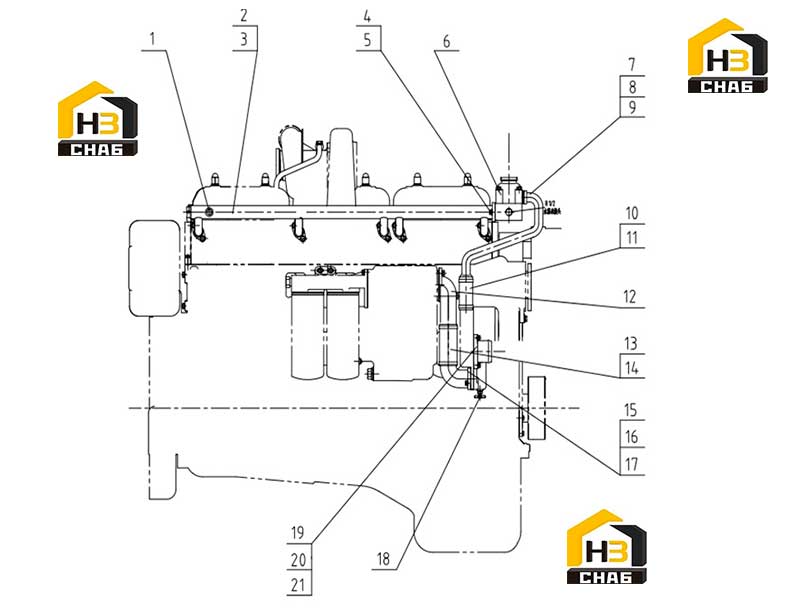

Трубопровод системы охлаждения s00009549

← Компоненты механизма газораспределения s00009537 Коллектор впускной s00009559 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:A765B-24-009

Комплект:1

Примечание:

№ на схеме:2

Наименование:WATER OULET TUBE ASSY (WELDED)

Каталожный номер:A765B-24-010A

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET

Каталожный номер:761-24-042

Комплект:6

Примечание:

№ на схеме:4

Наименование:GASKET

Каталожный номер:761-24-014A

Комплект:1

Примечание:

№ на схеме:5

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00001999

Комплект:2

Примечание:Q/SC622-M10*25

№ на схеме:6

Наименование:THERMOSTAT ASSY

Каталожный номер:G24-016-01

Комплект:1

Примечание:

№ на схеме:6.1

Наименование:THERMOSTAT, WAX

Каталожный номер:761G-24-003B

Комплект:2

Примечание:

№ на схеме:6.2

Наименование:SHIM

Каталожный номер:761G-24-041

Комплект:1

Примечание:

№ на схеме:6.3

Наименование:BASE, THERMOSTAT

Каталожный номер:761G-24-002D

Комплект:1

Примечание:

№ на схеме:6.4

Наименование:TAPPERED SCREW PLUG OF SQUARE TOES

Каталожный номер:B00001716

Комплект:1

Примечание:Q/SC585-R1/2

№ на схеме:6.5

Наименование:GASKET

Каталожный номер:761G-24-006B

Комплект:1

Примечание:

№ на схеме:6.6

Наименование:GASKET

Каталожный номер:761-24-004A

Комплект:2

Примечание:

№ на схеме:6.7

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002016

Комплект:4

Примечание:Q/SC622-M10*55

№ на схеме:6.8

Наименование:HOUSING, THERMOSTAT

Каталожный номер:G24-116-03

Комплект:1

Примечание:

№ на схеме:7

Наименование:WATER ASSY (WELDED)

Каталожный номер:G24-003-09

Комплект:1

Примечание:

№ на схеме:8

Наименование:GASKET

Каталожный номер:761G-24-044

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002134

Комплект:2

Примечание:Q/SC622-M8*20

№ на схеме:10

Наименование:HOSE

Каталожный номер:S00019340

Комплект:1

Примечание:

№ на схеме:11

Наименование:CLAMP

Каталожный номер:B00001573

Комплект:2

Примечание:Q/SC1302-40~64

№ на схеме:12

Наименование:WATER OULET PIPE

Каталожный номер:G24-109-01

Комплект:1

Примечание:

№ на схеме:13

Наименование:RUBBER HOSE, WATER

Каталожный номер:B00002408

Комплект:1

Примечание:Q/SC646-51*145

№ на схеме:14

Наименование:CLAMP

Каталожный номер:B00001575

Комплект:2

Примечание:Q/SC1302-52~76

№ на схеме:15

Наименование:WATER PIPE

Каталожный номер:G24-110-01A

Комплект:1

Примечание:

№ на схеме:16

Наименование:GASKET

Каталожный номер:S00009911

Комплект:1

Примечание:

№ на схеме:17

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002007

Комплект:2

Примечание:Q/SC622-M10*40

№ на схеме:18

Наименование:WATER DRAIN COCK

Каталожный номер:741G-02-004

Комплект:1

Примечание:

№ на схеме:19

Наименование:WATER CONNECTOR

Каталожный номер:G24-121-01

Комплект:1

Примечание:

№ на схеме:20

Наименование:GASKET

Каталожный номер:G24-113-01

Комплект:1

Примечание:

№ на схеме:21

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002001

Комплект:2

Примечание:Q/SC622-M10*30
