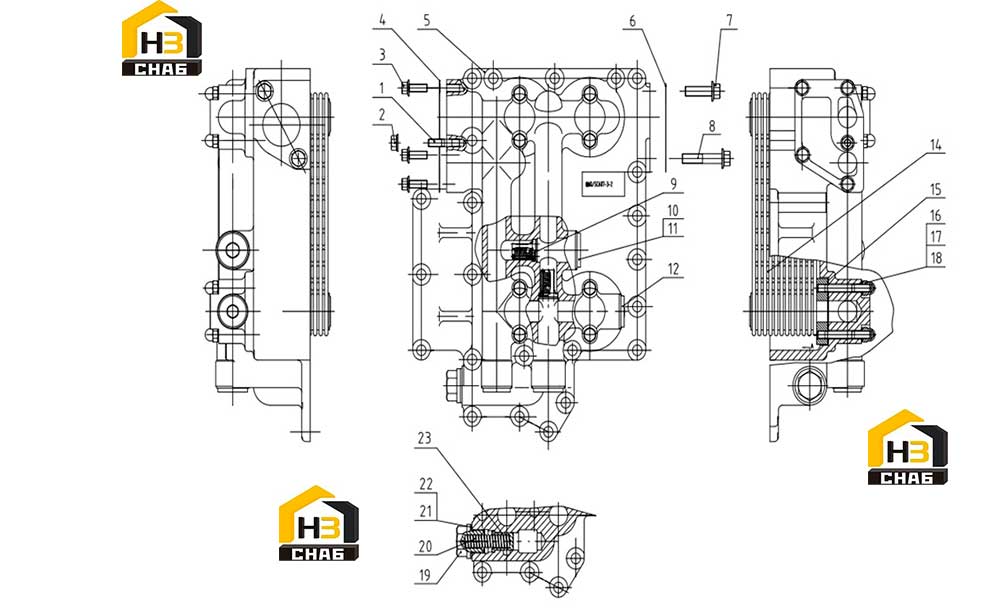

Маслоохладитель g18-000-02
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00001138
Комплект:1
Примечание:GB/T899-GM8-M8*30-8.8-Y
№ на схеме:2
Каталожный номер:B00000846
Комплект:1
Примечание:GB/T6177-M8-Y
№ на схеме:3
Каталожный номер:B00004368
Комплект:4
Примечание:GB/T16674.1-M8*20
№ на схеме:7
Каталожный номер:B00001996
Комплект:1
Примечание:Q/SC622-M10*20
№ на схеме:8
Каталожный номер:B00002024
Комплект:1
Примечание:Q/SC622-M10*70
№ на схеме:9
Каталожный номер:G18-002-01
Комплект:2
Примечание:
№ на схеме:9.1
Каталожный номер:G18-108-01
Комплект:1
Примечание:
№ на схеме:9.2
Каталожный номер:G18-109-01
Комплект:1
Примечание:
№ на схеме:9.4
Каталожный номер:G18-111-01
Комплект:1
Примечание:
№ на схеме:9.5
Каталожный номер:G18-112-01
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:B00001709
Комплект:2
Примечание:Q/SC584.2-M27*1.5
№ на схеме:11
Каталожный номер:B00001553
Комплект:2
Примечание:Q/SC1294-27
№ на схеме:12
Каталожный номер:B00001708
Комплект:2
Примечание:Q/SC584.2-M24*1.5
№ на схеме:14
Каталожный номер:G18-001-01B
Комплект:2
Примечание:
№ на схеме:16
Каталожный номер:B00001300
Комплект:8
Примечание:GB/T97.1-8-200HV-ZN.D
№ на схеме:17
Каталожный номер:B00001253
Комплект:8
Примечание:GB/T93-8
№ на схеме:19
Каталожный номер:G18-104-01
Комплект:1
Примечание:
№ на схеме:20
Каталожный номер:G18-103-01
Комплект:1
Примечание:
№ на схеме:21
Каталожный номер:G18-113-01
Комплект:1
Примечание:
№ на схеме:22
Каталожный номер:B00001552
Комплект:2
Примечание:Q/SC1294-24
№ на схеме:23
Каталожный номер:G18-102-01
Комплект:1
Примечание:
