Трубопровод

← Маслоохладитель Насос водяной →

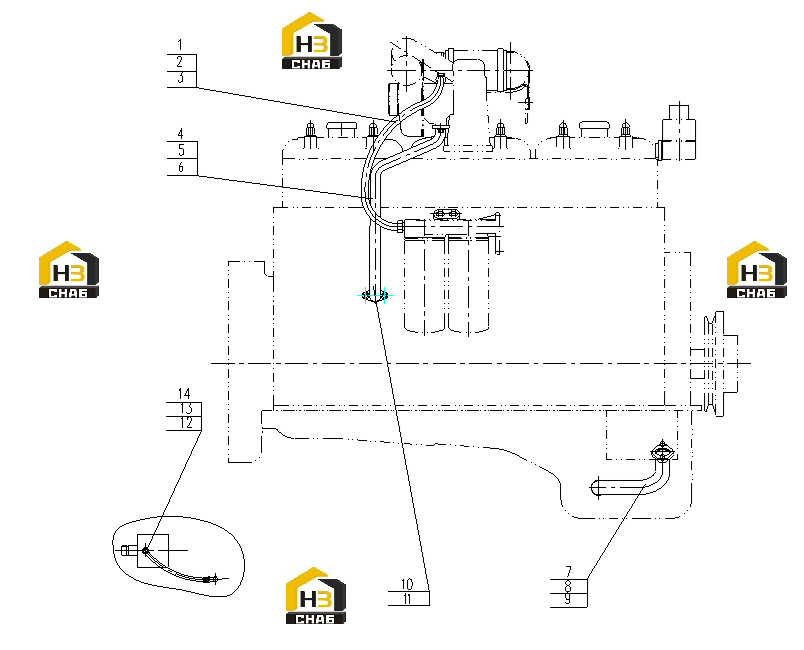

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001547

Комплект:2

Примечание:

№ на схеме:2

Наименование:BANJO BOLT

Каталожный номер:B00002179

Комплект:1

Примечание:

№ на схеме:3

Наименование:TURBOCHARGER OIL LINES

Каталожный номер:G19-118-01A+B

Комплект:1

Примечание:

№ на схеме:4

Наименование:TURBOCHARGER OIL RETURN TUBE ASSY (WELDED)

Каталожный номер:G19-002-11+C

Комплект:1

Примечание:

№ на схеме:5

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00001996

Комплект:2

Примечание:

№ на схеме:6

Наименование:GASKET

Каталожный номер:G19-125-03+A

Комплект:1

Примечание:

№ на схеме:7

Наименование:OIL PUMP SUCTION TUBE ASSY (WELDED)

Каталожный номер:G19-007-01+B

Комплект:1

Примечание:

№ на схеме:8

Наименование:GASKET

Каталожный номер:G19-102-01+A

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002134

Комплект:2

Примечание:

№ на схеме:10

Наименование:GASKET

Каталожный номер:761Z-19-011+B

Комплект:1

Примечание:

№ на схеме:11

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002132

Комплект:2

Примечание:

№ на схеме:12

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001555

Комплект:2

Примечание:

№ на схеме:13

Наименование:SCREW

Каталожный номер:763G-19-009+A

Комплект:1

Примечание:

№ на схеме:14

Наименование:LOW PRESSURE FUEL

Каталожный номер:S00002789+03

Комплект:1

Примечание:
