Система очистки воздуха

← Система зажигания Система турбонагнетателя →

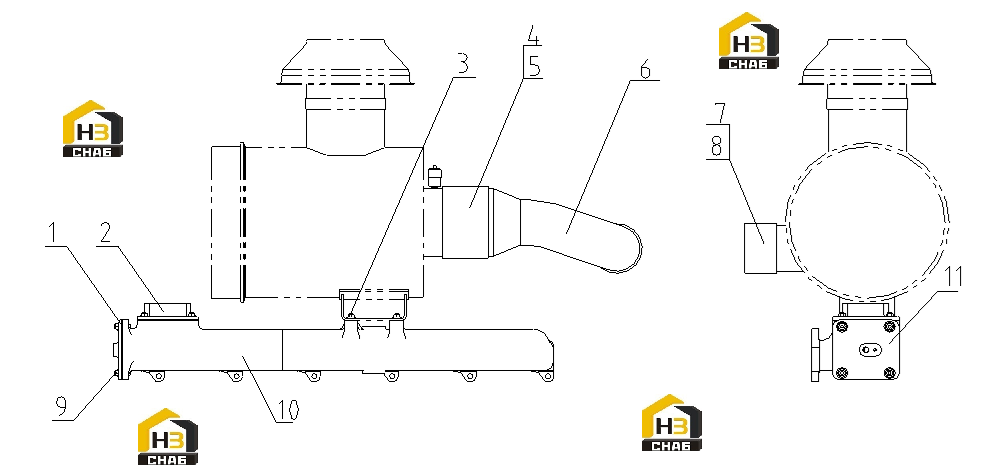

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GASKET

Каталожный номер:A765B-12-003+B

Комплект:2

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:S00010705+01

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00001996

Комплект:4

Примечание:Q/SC622-M10*20

№ на схеме:4

Наименование:WATER HOSE

Каталожный номер:C12BL-12BL034+A

Комплект:1

Примечание:

№ на схеме:5

Наименование:CLAMP

Каталожный номер:B00001562

Комплект:2

Примечание:Q/SC1302-143~165

№ на схеме:6

Наименование:NATURAL GAS INLET PIPE, MIXER

Каталожный номер:S00010908+01

Комплект:1

Примечание:

№ на схеме:7

Наименование:WATER HOSE

Каталожный номер:D12-318-01+A

Комплект:1

Примечание:

№ на схеме:8

Наименование:CLAMP

Каталожный номер:B00001586

Комплект:2

Примечание:Q/SC1302-91~114

№ на схеме:9

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00001999

Комплект:8

Примечание:Q/SC622-M10*25

№ на схеме:10

Наименование:AIR INTAKE PIPE ASSY

Каталожный номер:S00006237+01

Комплект:1

Примечание:

№ на схеме:11

Наименование:COVER

Каталожный номер:S00010707+01

Комплект:1

Примечание:
