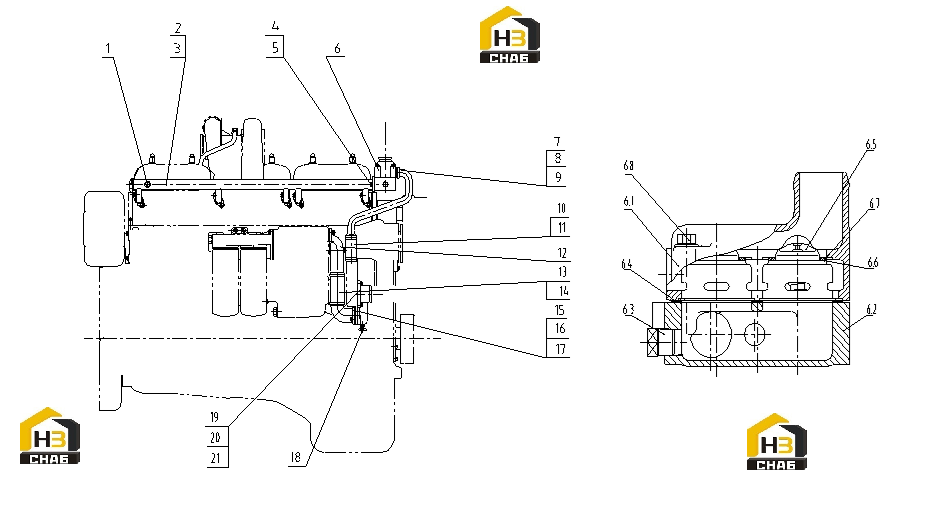

Патрубки подачи воды

← Насос водяной Заглушки →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PIPE PLUG

Каталожный номер:A765B-24-009+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:HEAT EXCHANGER WATER OUTLET TUBE ASSY (WELDED)

Каталожный номер:S00002819+02

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET

Каталожный номер:761-24-042+A

Комплект:6

Примечание:

№ на схеме:4

Наименование:GASKET

Каталожный номер:761-24-014A+A

Комплект:1

Примечание:

№ на схеме:5

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00001999

Комплект:2

Примечание:Q/SC622-M10*25

№ на схеме:6

Наименование:THERMOSTAT ASSY (ASSEMBLED)

Каталожный номер:G24-016-01+B

Комплект:1

Примечание:

№ на схеме:6.1

Наименование:THERMOSTAT HOUSING

Каталожный номер:G24-116-03A+A

Комплект:1

Примечание:

№ на схеме:6.2

Наименование:THERMOSTAT BASE

Каталожный номер:761G-24-002D+B

Комплект:1

Примечание:

№ на схеме:6.3

Наименование:SQUARE HEAD CONE PIPE PLUG

Каталожный номер:B00001716

Комплект:1

Примечание:Q/SC585-R1/2

№ на схеме:6.4

Наименование:GASKET

Каталожный номер:761G-24-006B+B

Комплект:1

Примечание:

№ на схеме:6.5

Наименование:THERMOSTAT

Каталожный номер:761G-24-003B+A

Комплект:2

Примечание:

№ на схеме:6.6

Наименование:CYLINDER BLOCK

Каталожный номер:761G-24-041+A

Комплект:1

Примечание:

№ на схеме:6.7

Наименование:GASKET

Каталожный номер:761-24-004A+A

Комплект:2

Примечание:

№ на схеме:6.8

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002016

Комплект:4

Примечание:Q/SC622-M10*55

№ на схеме:7

Наименование:WATER INLET TUBE ASSY (WELDED)

Каталожный номер:G24-003-09+A

Комплект:1

Примечание:

№ на схеме:8

Наименование:GASKET

Каталожный номер:761G-24-044+A

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002134

Комплект:2

Примечание:Q/SC622-M8*20

№ на схеме:10

Наименование:WATER HOSE

Каталожный номер:B00002365

Комплект:1

Примечание:Q/SC646-38*100

№ на схеме:11

Наименование:CLAMP

Каталожный номер:4B00001573

Комплект:2

Примечание:Q/SC1302-40~6

№ на схеме:12

Наименование:TUBE

Каталожный номер:G24-109-01+A

Комплект:1

Примечание:

№ на схеме:13

Наименование:WATER HOSE

Каталожный номер:B00002409

Комплект:1

Примечание:Q/SC646-51*145

№ на схеме:14

Наименование:CLAMP

Каталожный номер:B00001575

Комплект:2

Примечание:Q/SC1302-52~76

№ на схеме:15

Наименование:TUBE

Каталожный номер:G24-110-01A+A

Комплект:1

Примечание:

№ на схеме:16

Наименование:GASKET

Каталожный номер:S00009911+01

Комплект:1

Примечание:

№ на схеме:17

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002007

Комплект:2

Примечание:Q/SC622-M10*40

№ на схеме:18

Наименование:DRAIN VALVE

Каталожный номер:741G-02-004+A

Комплект:1

Примечание:

№ на схеме:19

Наименование:OUTLET TUBE CONNECTOR

Каталожный номер:G24-121-01+A

Комплект:1

Примечание:

№ на схеме:20

Наименование:GASKET

Каталожный номер:G24-113-01+A

Комплект:1

Примечание:

№ на схеме:21

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002001

Комплект:2

Примечание:Q/SC622-M10*30
