Насос масляный

← Система турбонагнетателя Вентилятор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

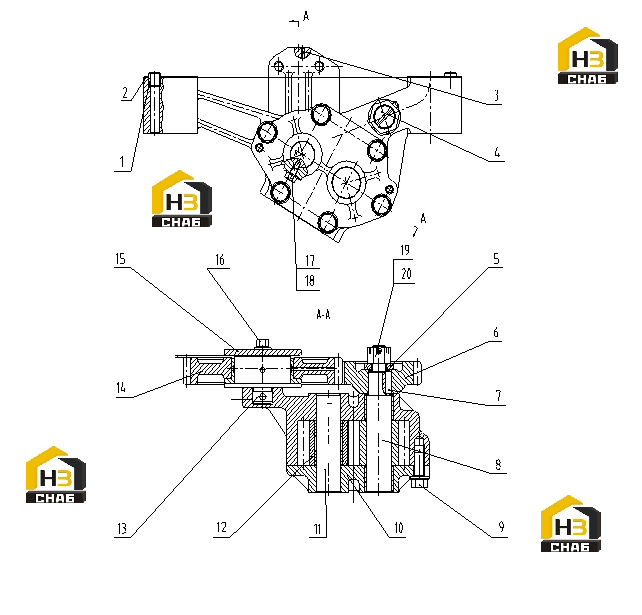

№ на схеме:1

Наименование:RETAINER SLEEVE, OIL PUMP

Каталожный номер:G15-107-01+A

Комплект:2

Примечание:

№ на схеме:2

Наименование:GASKET

Каталожный номер:G15-123-01+B

Комплект:2

Примечание:

№ на схеме:3

Наименование:PLUG

Каталожный номер:G15-122-01+A

Комплект:1

Примечание:

№ на схеме:4

Наименование:PRESSURE LIMITING VALVE ASSEMBLY

Каталожный номер:G15-007-01A+A

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:G15-106-01+A

Комплект:1

Примечание:

№ на схеме:6

Наименование:GEAR, OIL PUMP

Каталожный номер:G15-103-01+A

Комплект:1

Примечание:

№ на схеме:7

Наименование:PLAIN KEY

Каталожный номер:B00000050

Комплект:1

Примечание:GB/T1096-C6*18

№ на схеме:8

Наименование:DRIVE GEAR AND SHAFT ASSEMBLY

Каталожный номер:G15-003-01+A

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00001999

Комплект:6

Примечание:Q/SC622-M10*25

№ на схеме:10

Наименование:OIL PUMP HOUSING AND COVER MACHINING ASSEBLY

Каталожный номер:G15-008-01+A

Комплект:1

Примечание:

№ на схеме:11

Наименование:SHAFT ASSY, OIL PUMP DRIVEN GEAR

Каталожный номер:G15-004-01+A

Комплект:1

Примечание:

№ на схеме:12

Наименование:DRIVEN GEAR ASSY (MACHINED), OIL PUMP

Каталожный номер:G15-005-01+A

Комплект:1

Примечание:

№ на схеме:13

Наименование:SHAFT, IDLER GEAR-OIL PUMP

Каталожный номер:G15-104-01+A

Комплект:1

Примечание:

№ на схеме:14

Наименование:IDLER REAR MACHINING ASSEMBLY

Каталожный номер:G15-006-01+A

Комплект:1

Примечание:

№ на схеме:15

Наименование:THRUST PLATE

Каталожный номер:G15-105-01+A

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002153

Комплект:3

Примечание:Q/SC622-M8*55

№ на схеме:17

Наименование:RETAINER SCREW, OIL PUMP

Каталожный номер:G15-108-01+A

Комплект:1

Примечание:

№ на схеме:18

Наименование:COPPER WASHER

Каталожный номер:B00001853

Комплект:1

Примечание:Q/SC598-6*12

№ на схеме:19

Наименование:SPLIT PIN

Каталожный номер:B00001223

Комплект:1

Примечание:GB/T91-3.2*30

№ на схеме:20

Наименование:HEXAGON SLOTTED NUT

Каталожный номер:B00000849

Комплект:1

Примечание:GB/T6181-M14-05-Y
