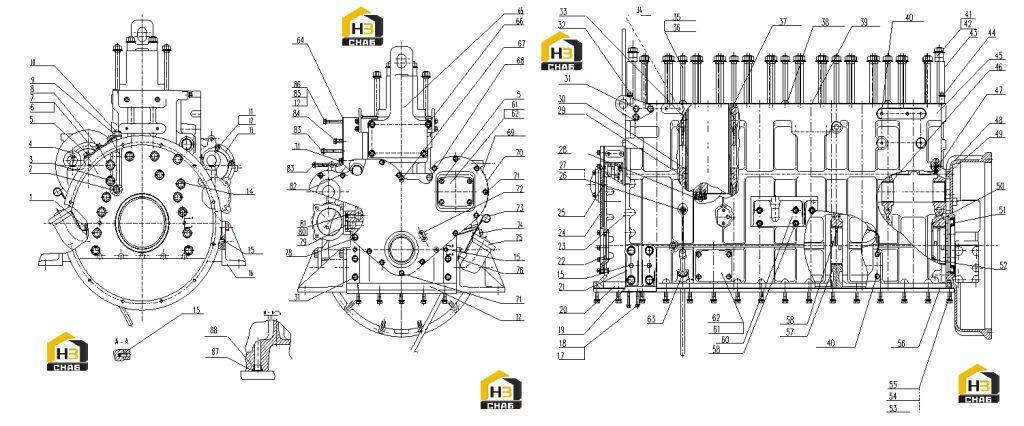

Двигатель в сборе
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:B00000297
Комплект:2
Примечание:GB/T3452.1-16*3.55
№ на схеме:3
Каталожный номер:B00004832
Комплект:2
Примечание:GB/T16674.2-M14*1.5*50
№ на схеме:4
Каталожный номер:B00000952
Комплект:2
Примечание:GB/T825-M16-Y
№ на схеме:5
Каталожный номер:B00002132
Комплект:6
Примечание:Q/SC622-M8*16
№ на схеме:8
Каталожный номер:B00002111
Комплект:1
Примечание:Q/SC622-M6*12
№ на схеме:9
Каталожный номер:B00001552
Комплект:1
Примечание:Q/SC1294-24
№ на схеме:10
Каталожный номер:G02-130-01+A
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:B00001098
Комплект:5
Примечание:GB/T899-GM10-M10*25-8.8-Y
№ на схеме:12
Каталожный номер:B00000833
Комплект:7
Примечание:GB/T6177-M10-Y
№ на схеме:14
Каталожный номер:B00004831
Комплект:13
Примечание:GB/T16674.2-M14*1.5*40
№ на схеме:15
Каталожный номер:B00000102
Комплект:12
Примечание:GB/T119-A12*24
№ на схеме:17
Каталожный номер:B00002161
Комплект:2
Примечание:Q/SC622-M8*70
№ на схеме:18
Каталожный номер:B00002158
Комплект:4
Примечание:Q/SC622-M8*65
№ на схеме:19
Каталожный номер:B00004830
Комплект:16
Примечание:GB/T16674.2-M14*1.5*30
№ на схеме:22
Каталожный номер:G02-119-02+A
Комплект:1
Примечание:
№ на схеме:23
Каталожный номер:G02-106-01+B
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:S00009464
Комплект:1
Примечание:
№ на схеме:25
Каталожный номер:G02-108-03+A
Комплект:1
Примечание:
№ на схеме:26
Каталожный номер:B00001545
Комплект:6
Примечание:Q/SC1294-10
№ на схеме:27
Каталожный номер:B00002221
Комплект:1
Примечание:Q/SC642.3-1-M10*1*25
№ на схеме:28
Каталожный номер:S00006214+01
Комплект:6
Примечание:
№ на схеме:31
Каталожный номер:B00001999
Комплект:25
Примечание:Q/SC622-M10*25
№ на схеме:34
Каталожный номер:B00002139
Комплект:2
Примечание:Q/SC622-M8*30
№ на схеме:36
Каталожный номер:S00008188+01
Комплект:30
Примечание:
№ на схеме:39
Каталожный номер:765IA-02-001A+B
Комплект:3
Примечание:
№ на схеме:40
Каталожный номер:B00002134
Комплект:10
Примечание:Q/SC622-M8*20
№ на схеме:41
Каталожный номер:761G-02-008A+A
Комплект:4
Примечание:
№ на схеме:42
Каталожный номер:S00009517+01
Комплект:8
Примечание:
№ на схеме:43
Каталожный номер:761W-02-083B+A
Комплект:2
Примечание:
№ на схеме:44
Каталожный номер:B00002004
Комплект:4
Примечание:Q/SC622-M10*35
№ на схеме:45
Каталожный номер:G02-001-01+B
Комплект:1
Примечание:
№ на схеме:49
Каталожный номер:G02-104-01+A
Комплект:1
Примечание:
№ на схеме:50
Каталожный номер:G02-114-01+A
Комплект:4
Примечание:
№ на схеме:51
Каталожный номер:G02-144-01A+A
Комплект:1
Примечание:
№ на схеме:53
Каталожный номер:B00001237
Комплект:38
Примечание:GB/T93-10
№ на схеме:54
Каталожный номер:B00001275
Комплект:38
Примечание:GB/T97.1-10-200HV-Y
№ на схеме:55
Каталожный номер:B00001915
Комплект:38
Примечание:Q/SC611.1-M10*40
№ на схеме:57
Каталожный номер:G02-113-01+A
Комплект:7
Примечание:
№ на схеме:58
Каталожный номер:G02-112-01+A
Комплект:7
Примечание:
№ на схеме:59
Каталожный номер:B00001996
Комплект:4
Примечание:Q/SC622-M10*20
№ на схеме:63
Каталожный номер:B00001551
Комплект:1
Примечание:Q/SC1294-22
№ на схеме:66
Каталожный номер:B00002062
Комплект:4
Примечание:Q/SC622-M12*50
№ на схеме:69
Каталожный номер:B00000958
Комплект:4
Примечание:GB/T827-2.5*6-L3
№ на схеме:71
Каталожный номер:B00002137
Комплект:18
Примечание:Q/SC622-M8*25
№ на схеме:72
Каталожный номер:B00002110
Комплект:2
Примечание:Q/SC622-M6*10
№ на схеме:73
Каталожный номер:G02-006-01+C
Комплект:1
Примечание:
№ на схеме:74
Каталожный номер:B00001728
Комплект:1
Примечание:Q/SC587.1-M18*1.5
№ на схеме:76
Каталожный номер:G02-005-01+C
Комплект:1
Примечание:
№ на схеме:77
Каталожный номер:G02-179-01+C
Комплект:1
Примечание:
№ на схеме:78
Каталожный номер:B00001989
Комплект:1
Примечание:Q/SC622-M10*100
№ на схеме:80
Каталожный номер:B00001695
Комплект:1
Примечание:Q/SC584.1-R1/2/B2
№ на схеме:81
Каталожный номер:B00001697
Комплект:5
Примечание:Q/SC584.1-R1/4/B2
№ на схеме:83
Каталожный номер:B00001993
Комплект:3
Примечание:Q/SC622-M10*130
№ на схеме:84
Каталожный номер:B00002013
Комплект:2
Примечание:Q/SC622-M10*50
№ на схеме:85
Каталожный номер:B00002032
Комплект:1
Примечание:Q/SC622-M10*90
№ на схеме:86
Каталожный номер:B00002030
Комплект:10
Примечание:Q/SC622-M10*80
№ на схеме:87
Каталожный номер:B00001374
Комплект:1
Примечание:GB/T3452.1-14*2.65
