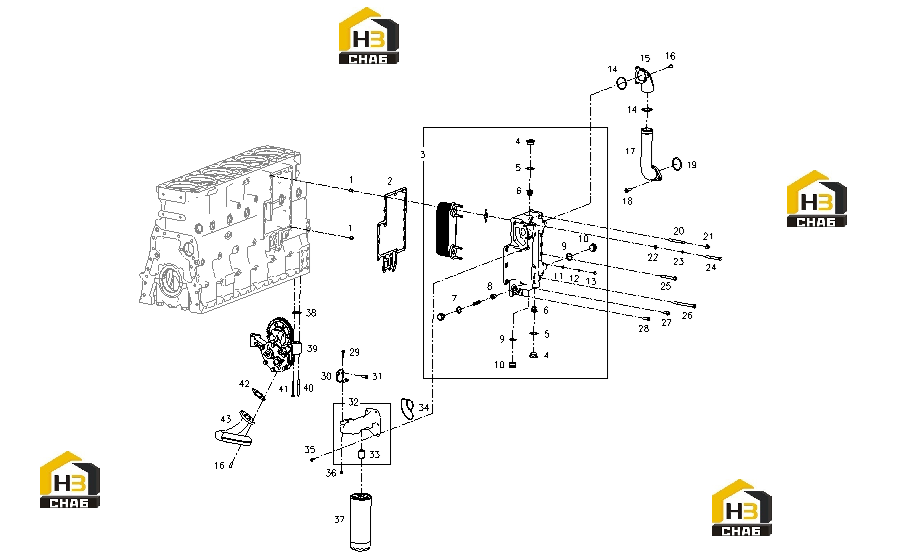

Система масляная

← Система топливная Поддон масляный и щуп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DOWEL SLEEVE

Каталожный номер:S00001515

Комплект:2

Примечание:

№ на схеме:2

Наименование:GASKET, OIL COOLER

Каталожный номер:S00010040

Комплект:1

Примечание:

№ на схеме:3

Наименование:OIL COOLER ASSY

Каталожный номер:S00010429

Комплект:1

Примечание:

№ на схеме:4

Наименование:HEXAGONAL SOCKET HEAD PLUG

Каталожный номер:S00002109

Комплект:2

Примечание:

№ на схеме:5

Наименование:OIL COOLER BASE SEALING RING

Каталожный номер:S00002412

Комплект:2

Примечание:

№ на схеме:6

Наименование:BYPASS VALVE ASSY, OIL COOLER

Каталожный номер:S00002504

Комплект:2

Примечание:

№ на схеме:7

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001552

Комплект:1

Примечание:Q/SC1294-24

№ на схеме:8

Наименование:BODY, PRESSURE REGULATING VALVE-OIL GALLEY

Каталожный номер:G18-102-01

Комплект:1

Примечание:

№ на схеме:9

Наименование:COPPER WASHER

Каталожный номер:S00007597

Комплект:2

Примечание:

№ на схеме:10

Наименование:HEXAGONAL SOCKET HEAD PLUG

Каталожный номер:S00007596

Комплект:2

Примечание:

№ на схеме:11

Наименование:PLAIN WASHER

Каталожный номер:B00001300

Комплект:8

Примечание:GB/T97.1-8-200HV-ZN.D

№ на схеме:12

Наименование:SINGLE COIL SPRING LOCK WASHERS, NORMAL TYPE

Каталожный номер:B00001253

Комплект:8

Примечание:GB/T93-8

№ на схеме:13

Наименование:ACORA NUTS

Каталожный номер:B00001236

Комплект:8

Примечание:GB/T923-M8

№ на схеме:14

Наименование:O-RING

Каталожный номер:S00010045

Комплект:2

Примечание:

№ на схеме:15

Наименование:JOINT, WATER PIPE-OIL COOLER

Каталожный номер:S00010326

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002134

Комплект:5

Примечание:Q/SC622-M8*20

№ на схеме:17

Наименование:WATER OULET TUBE ASSY (WELDED)

Каталожный номер:S00010055

Комплект:1

Примечание:

№ на схеме:18

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002007

Комплект:2

Примечание:Q/SC622-M10*40

№ на схеме:19

Наименование:O-RING

Каталожный номер:S00010046

Комплект:1

Примечание:

№ на схеме:20

Наименование:STUD

Каталожный номер:B00004665

Комплект:2

Примечание:GB/T899-GM10-M10*85-8.8-ZN.D

№ на схеме:21

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000833

Комплект:2

Примечание:GB/T6177-M10-Y

№ на схеме:22

Наименование:PLAIN WASHER

Каталожный номер:B00001275

Комплект:1

Примечание:GB/T97.1-10-200HV-Y

№ на схеме:23

Наименование:SINGLE COIL SPRING LOCK WASHERS, NORMAL TYPE

Каталожный номер:B00001237

Комплект:1

Примечание:GB/T93-10

№ на схеме:24

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000412

Комплект:1

Примечание:GB/T5782-M10*90

№ на схеме:25

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004890

Комплект:8

Примечание:GB/T16674.1-M10*85-10.9-F

№ на схеме:26

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00001993

Комплект:3

Примечание:Q/SC622-M10*130

№ на схеме:27

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00001999

Комплект:1

Примечание:Q/SC622-M10*25

№ на схеме:28

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002001

Комплект:6

Примечание:Q/SC622-M10*30

№ на схеме:29

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002137

Комплект:2

Примечание:Q/SC622-M8*25

№ на схеме:30

Наименование:OIL FILTER BRACKET

Каталожный номер:S00009462

Комплект:1

Примечание:

№ на схеме:31

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00001996

Комплект:2

Примечание:Q/SC622-M10*20

№ на схеме:32

Наименование:BASE ASSY, OIL FILTER

Каталожный номер:S00011528

Комплект:1

Примечание:

№ на схеме:33

Наименование:THREADED SLEEVE

Каталожный номер:G17-104-01

Комплект:2

Примечание:

№ на схеме:34

Наименование:OIL FILTER BASE GASKET

Каталожный номер:S00009442

Комплект:1

Примечание:

№ на схеме:35

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002136

Комплект:5

Примечание:Q/SC622-M8*20-ZN.D

№ на схеме:36

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000846

Комплект:2

Примечание:GB/T6177-M8-Y

№ на схеме:37

Наименование:OIL FILTER ASSY

Каталожный номер:D17-002-02

Комплект:2

Примечание:

№ на схеме:38

Наименование:GASKET

Каталожный номер:G15-123-01

Комплект:2

Примечание:

№ на схеме:39

Наименование:OIL PUMP ASSY

Каталожный номер:S00005249

Комплект:1

Примечание:

№ на схеме:40

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002161

Комплект:2

Примечание:Q/SC622-M8*70

№ на схеме:41

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002158

Комплект:4

Примечание:Q/SC622-M8*65

№ на схеме:42

Наименование:GASKET

Каталожный номер:G19-102-01

Комплект:1

Примечание:

№ на схеме:43

Наименование:PIPE ASSY (WELDED), OIL SUCTION PUMP

Каталожный номер:G19-007-01

Комплект:1

Примечание:
