Блок цилиндров

← Двигатель в сборе Кронштейны, заливная труба и вкладыши →

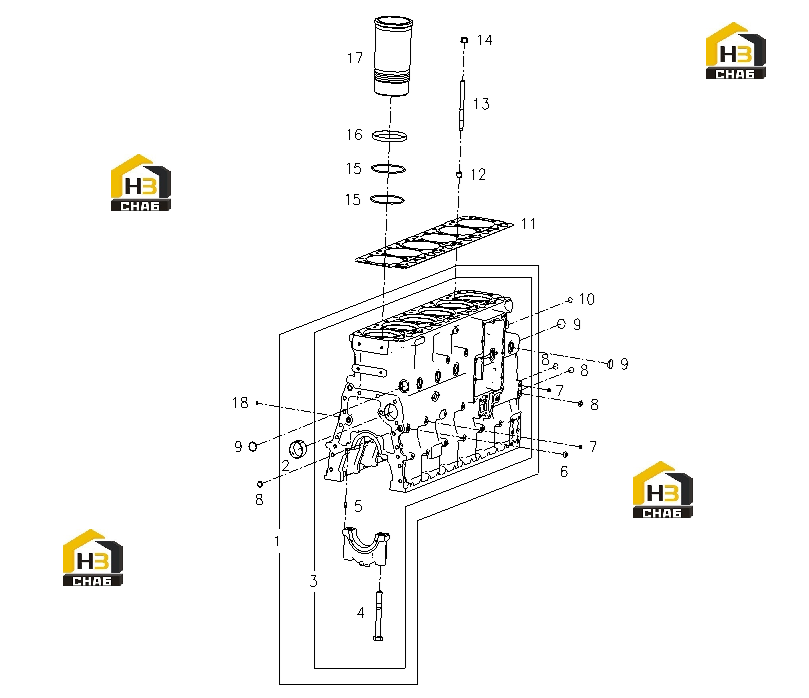

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CYLINDER BLOCK ASSY

Каталожный номер:S00010525

Комплект:1

Примечание:

№ на схеме:2

Наименование:BUSHING, CAMSHAFT

Каталожный номер:G02-115-01

Комплект:7

Примечание:

№ на схеме:3

Наименование:CYLINDER BLOCK ASSY (MACHINED)

Каталожный номер:S00011483

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT, MAIN BEARING

Каталожный номер:G02-111-01

Комплект:14

Примечание:

№ на схеме:5

Наименование:DOWEL PIN

Каталожный номер:G02-134-01

Комплект:1

Примечание:

№ на схеме:6

Наименование:INNER HEXAGON TAPERED SCREW PLUG

Каталожный номер:B00001695

Комплект:1

Примечание:Q/SC584.1-R1/2/B2

№ на схеме:7

Наименование:INNER HEXAGON TAPERED SCREW PLUG

Каталожный номер:B00001697

Комплект:5

Примечание:Q/SC584.1-R1/4/B2

№ на схеме:8

Наименование:PLUG

Каталожный номер:G02-173-01

Комплект:4

Примечание:

№ на схеме:9

Наименование:PLUG

Каталожный номер:761G-04-052D

Комплект:7

Примечание:

№ на схеме:10

Наименование:PLUG

Каталожный номер:D02A-161-01

Комплект:1

Примечание:

№ на схеме:11

Наименование:GASKET, CYLINDER HEAD

Каталожный номер:S00011414

Комплект:1

Примечание:

№ на схеме:12

Наименование:RETAINER SLEEVE

Каталожный номер:761W-02-064A

Комплект:2

Примечание:

№ на схеме:13

Наименование:BOLT, CYLINDER HEAD

Каталожный номер:S00008188

Комплект:38

Примечание:

№ на схеме:14

Наименование:NUT, CYLINDER HEAD

Каталожный номер:S00008189

Комплект:38

Примечание:

№ на схеме:15

Наименование:SEAL, CYLINDER LINER

Каталожный номер:761-02-003B

Комплект:12

Примечание:

№ на схеме:16

Наименование:SEAL, CYLINDER LINER

Каталожный номер:G02-117-01

Комплект:6

Примечание:

№ на схеме:17

Наименование:CYLINDER LINER

Каталожный номер:G02-102-01

Комплект:6

Примечание:

№ на схеме:18

Наименование:INNER HEXAGON TAPERED SCREW PLUG

Каталожный номер:B00001698

Комплект:1

Примечание:Q/SC584.1-R1/8
