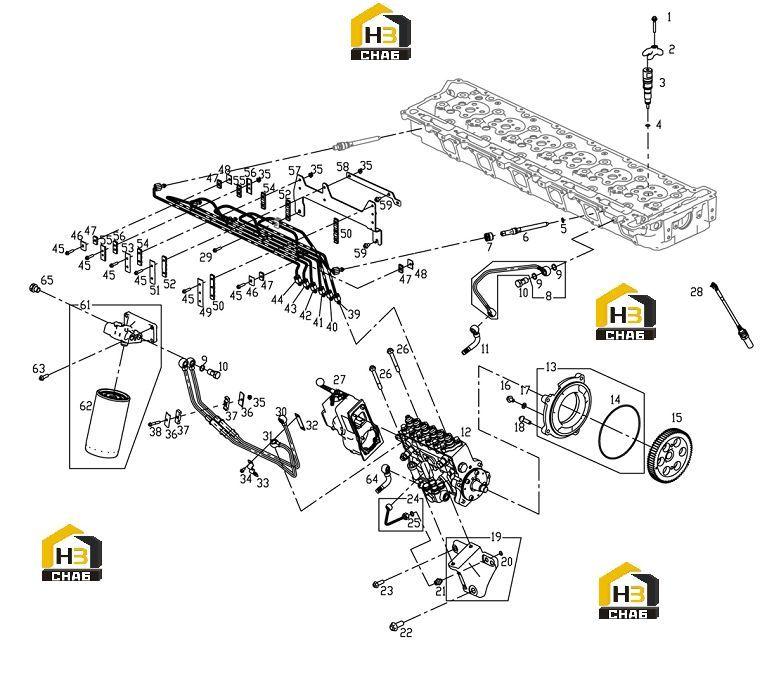

Система топливная

← Система турбонагнетателя Маслоохлодитель и фильтр масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:OIL INLET PIPE ASSY, FUEL INJECTION PUMP

Каталожный номер:S00010153

Комплект:1

Примечание:

№ на схеме:

Наименование:BRACKET, FUEL INJECTION PUMP

Каталожный номер:S00010152

Комплект:1

Примечание:

№ на схеме:

Наименование:FUEL INJECTION PUMP FLANGE ADAPTER

Каталожный номер:S00010151

Комплект:1

Примечание:

№ на схеме:

Наименование:FUEL RETURN PIPE

Каталожный номер:S00009823

Комплект:1

Примечание:

№ на схеме:1

Наименование:INJECTOR CLAMP BOLT

Каталожный номер:S00001895

Комплект:6

Примечание:

№ на схеме:2

Наименование:CLAMP, INJECTOR

Каталожный номер:S00008059

Комплект:6

Примечание:

№ на схеме:3

Наименование:INJECTOR ASSY

Каталожный номер:S00012359

Комплект:6

Примечание:

№ на схеме:6

Наименование:FUEL INLET JOINT, INJECTOR

Каталожный номер:S00009336

Комплект:6

Примечание:

№ на схеме:7

Наименование:INJECTOR FUEL INLET TUBE NUT

Каталожный номер:S00002203

Комплект:6

Примечание:

№ на схеме:8

Наименование:FUEL RETURN PIPE(MACHINED)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:9

Наименование:RING

Каталожный номер:B00001548

Комплект:6

Примечание:Q/SC1294-16

№ на схеме:10

Наименование:BANJO BOLT

Каталожный номер:B00002180

Комплект:3

Примечание:Q/SC642.1-01-M16*1.5

№ на схеме:11

Наименование:JOINT ADAPTER

Каталожный номер:S00012819

Комплект:1

Примечание:

№ на схеме:12

Наименование:INJECTOR ASSY

Каталожный номер:S00010596

Комплект:1

Примечание:

№ на схеме:13

Наименование:FUEL INJECTION PUMP FLANGE ADAPTER(MACHINED)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:B00004627

Комплект:1

Примечание:GB/T3452.1-175*3.55

№ на схеме:15

Наименование:GEAR, FUEL INJECTION PUMP

Каталожный номер:S00008359

Комплект:1

Примечание:

№ на схеме:16

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:S00006223

Комплект:1

Примечание:

№ на схеме:17

Наименование:COPPER WASHER

Каталожный номер:B00001815

Комплект:1

Примечание:Q/SC598-10*18

№ на схеме:18

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002004

Комплект:4

Примечание:Q/SC622-M10*35

№ на схеме:19

Наименование:BRACKET, FUEL INJECTION PUMP(MACHINED)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-RING

Каталожный номер:B00004901

Комплект:1

Примечание:GB/T3452.1-14.5*1.8

№ на схеме:21

Наименование:PIPE PLUG ASSY (ASSEMBLED)

Каталожный номер:S00006054

Комплект:1

Примечание:

№ на схеме:22

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002084

Комплект:1

Примечание:Q/SC622-M14*35

№ на схеме:23

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002001

Комплект:6

Примечание:Q/SC622-M10*30

№ на схеме:24

Наименование:OIL INLET PIPE ASSY, FUEL INJECTION PUMP(MACHINED)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:S00004814

Комплект:1

Примечание:

№ на схеме:26

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002032

Комплект:2

Примечание:Q/SC622-M10*90

№ на схеме:27

Наименование:ACTUATOR ASSY, ELECTRONIC GOVERNOR

Каталожный номер:S00010600

Комплект:1

Примечание:

№ на схеме:28

Наименование:COPPER WASHER

Каталожный номер:S00011542

Комплект:1

Примечание:

№ на схеме:29

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002132

Комплект:1

Примечание:Q/SC622-M8*16

№ на схеме:30

Наименование:FUEL FILTER OUTLET LINE ASSY

Каталожный номер:S00011785

Комплект:1

Примечание:

№ на схеме:31

Наименование:FUEL SUPPLY PUMP OUTLET TUBE ASSY

Каталожный номер:S00011784

Комплект:1

Примечание:

№ на схеме:32

Наименование:CLAMP, LOW PRESSURE FUEL PIPE

Каталожный номер:S00011783

Комплект:1

Примечание:

№ на схеме:33

Наименование:FUEL LINES CLAMP

Каталожный номер:S00009814

Комплект:1

Примечание:

№ на схеме:34

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002110

Комплект:2

Примечание:Q/SC622-M6*10

№ на схеме:35

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00000844

Комплект:5

Примечание:GB/T6177-M6-ZN.D

№ на схеме:36

Наименование:CLAMP

Каталожный номер:D24B-119-02

Комплект:2

Примечание:

№ на схеме:37

Наименование:CLAMP

Каталожный номер:S00009822

Комплект:2

Примечание:

№ на схеме:38

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002124

Комплект:1

Примечание:Q/SC622-M6*35

№ на схеме:39

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.6 CYLINDER

Каталожный номер:S00008510

Комплект:1

Примечание:

№ на схеме:40

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.5 CYLINDER

Каталожный номер:S00008509

Комплект:1

Примечание:

№ на схеме:41

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.4 CYLINDER

Каталожный номер:S00008508

Комплект:1

Примечание:

№ на схеме:42

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.3 CYLINDER

Каталожный номер:S00008507

Комплект:1

Примечание:

№ на схеме:43

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.2 CYLINDER

Каталожный номер:S00008506

Комплект:1

Примечание:

№ на схеме:44

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.1 CYLINDER

Каталожный номер:S00008505

Комплект:1

Примечание:

№ на схеме:45

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002123

Комплект:12

Примечание:Q/SC622-M6*30

№ на схеме:46

Наименование:HIGH PRESSURE PIPE CLAMP (HALF)

Каталожный номер:S00021021

Комплект:3

Примечание:

№ на схеме:47

Наименование:CLAMP

Каталожный номер:D26-104-02

Комплект:6

Примечание:

№ на схеме:48

Наименование:CLAMP ASSEMBLY (WELDING), HIGH PRESSURE FUEL PIPE

Каталожный номер:S00010810

Комплект:3

Примечание:

№ на схеме:49

Наименование:CLAMP

Каталожный номер:S00009626

Комплект:1

Примечание:

№ на схеме:50

Наименование:CLAMP

Каталожный номер:S00009625

Комплект:2

Примечание:

№ на схеме:51

Наименование:CLAMP

Каталожный номер:S00009628

Комплект:1

Примечание:

№ на схеме:52

Наименование:CLAMP

Каталожный номер:S00009627

Комплект:2

Примечание:

№ на схеме:53

Наименование:CLAMP

Каталожный номер:S00009630

Комплект:1

Примечание:

№ на схеме:54

Наименование:CLAMP

Каталожный номер:S00009629

Комплект:2

Примечание:

№ на схеме:55

Наименование:HIGH PRESSURE PIPE CLAMP (HALF)

Каталожный номер:S00021022

Комплект:2

Примечание:

№ на схеме:56

Наименование:CLAMP

Каталожный номер:D26-104-01

Комплект:2

Примечание:

№ на схеме:58

Наименование:BRACKET ,HIGH PRESSURE FUEL PIPE

Каталожный номер:S00009624

Комплект:1

Примечание:

№ на схеме:59

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002130

Комплект:2

Примечание:Q/SC622-M8*12

№ на схеме:61

Наименование:SECONDARY FUEL FILTER BASE ASSY

Каталожный номер:S00010126

Комплект:1

Примечание:

№ на схеме:62

Наименование:FUEL FILTER ASSY

Каталожный номер:S00010128

Комплект:1

Примечание:

№ на схеме:63

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00004885

Комплект:4

Примечание:GB/T16674.1-M8*25-10.9-F

№ на схеме:64

Наименование:OIL RETURN CONNECTOR

Каталожный номер:S00012820

Комплект:1

Примечание:

№ на схеме:65

Наименование:PLUG

Каталожный номер:B00001727

Комплект:1

Примечание:Q/SC587.1-M16*1.5

№ на схеме:66

Наименование:CONTROL ASSY, ELECTRONIC GOVERNOR

Каталожный номер:S00011121

Комплект:1

Примечание:

№ на схеме:67

Наименование:ENGINE WIRING HARNESS ASSY

Каталожный номер:S00011543

Комплект:1

Примечание:
