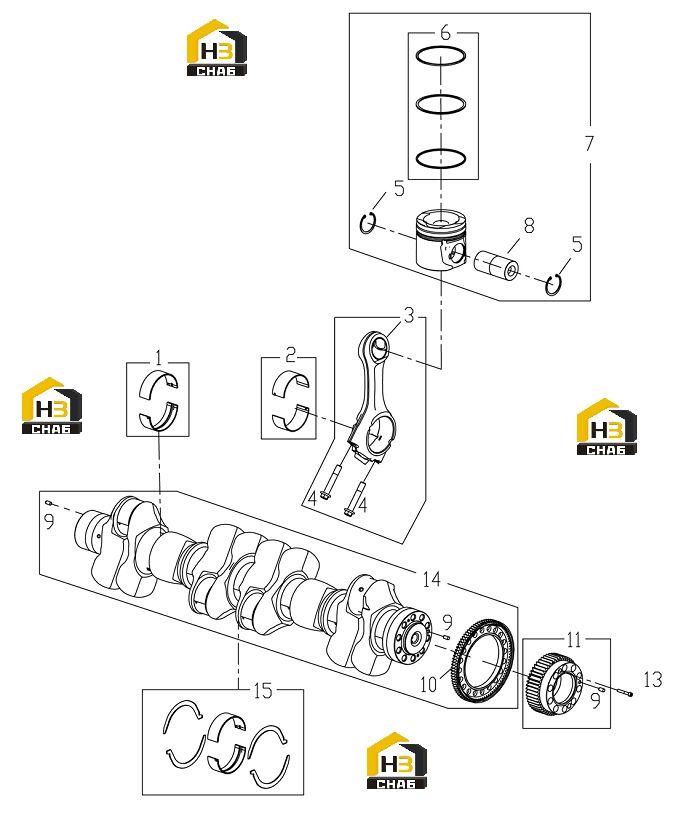

Система коленчатого вала, поршень и шатун

← Крышка клапанная и сепаратор Коллекторы впускной и выпускной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:MAIN BEARING, LOWER

Каталожный номер:S00002198

Комплект:1

Примечание:

№ на схеме:

Наименование:MAIN BEARING, UPPER

Каталожный номер:S00001642

Комплект:1

Примечание:

№ на схеме:

Наименование:CRANKSHAFT THRUST BEARING

Каталожный номер:S00002461

Комплект:4

Примечание:

№ на схеме:

Наименование:CRANKSHAFT

Каталожный номер:S00001843

Комплект:1

Примечание:

№ на схеме:

Наименование:GEAR, CRANKSHAFT

Каталожный номер:S00001532

Комплект:1

Примечание:

№ на схеме:

Наименование:PISTON

Каталожный номер:S00002539

Комплект:6

Примечание:

№ на схеме:

Наименование:PISTON OIL CONTROL RING ASSY

Каталожный номер:S00001739

Комплект:6

Примечание:

№ на схеме:

Наименование:MID PISTON RING

Каталожный номер:S00001957

Комплект:6

Примечание:

№ на схеме:

Наименование:TOP PISTON RING

Каталожный номер:S00002021

Комплект:6

Примечание:

№ на схеме:

Наименование:LOWER BEARING, CONNECTING ROD

Каталожный номер:S00002462

Комплект:6

Примечание:

№ на схеме:

Наименование:UPPER BEARING, CONNECTING ROD

Каталожный номер:S00001581

Комплект:6

Примечание:

№ на схеме:

Наименование:MAIN BEARING, LOWER

Каталожный номер:S00002198

Комплект:6

Примечание:

№ на схеме:

Наименование:MAIN BEARING, UPPER

Каталожный номер:S00001642

Комплект:6

Примечание:

№ на схеме:1

Наименование:MAIN BEARING ASSY(MACHINED)

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:2

Наименование:BEARING，CONNECTING ROD(MACHINED)

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:3

Наименование:CONNECTING ROD ASSY (MACHINED)

Каталожный номер:S00002071

Комплект:6

Примечание:

№ на схеме:4

Наименование:BOLT，CONNECTING ROD

Каталожный номер:S00001501

Комплект:12

Примечание:

№ на схеме:5

Наименование:PISTON PIN RETAINER

Каталожный номер:S00004036

Комплект:12

Примечание:

№ на схеме:6

Наименование:PISTON RING GROUP(MACHINED)

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:7

Наименование:PISTON GROUP(MACHINED)

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:8

Наименование:PIN, PISTON

Каталожный номер:S00001828

Комплект:6

Примечание:

№ на схеме:9

Наименование:DOWEL PIN

Каталожный номер:B00000128

Комплект:3

Примечание:GB/T119-A8*16

№ на схеме:10

Наименование:GEAR, OIL PUMP

Каталожный номер:S00002649

Комплект:1

Примечание:

№ на схеме:11

Наименование:GEAR, CRANKSHAFT(MACHINED)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:13

Наименование:HEXAGON SOCKET HEAD CAP SCREW

Каталожный номер:B00000911

Комплект:2

Примечание:GB/T70-M6*40

№ на схеме:14

Наименование:CRANKSHAFT GROUP(MACHINED)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:15

Наименование:THRUST PLATE(MACHINED)

Каталожный номер:

Комплект:1

Примечание:
