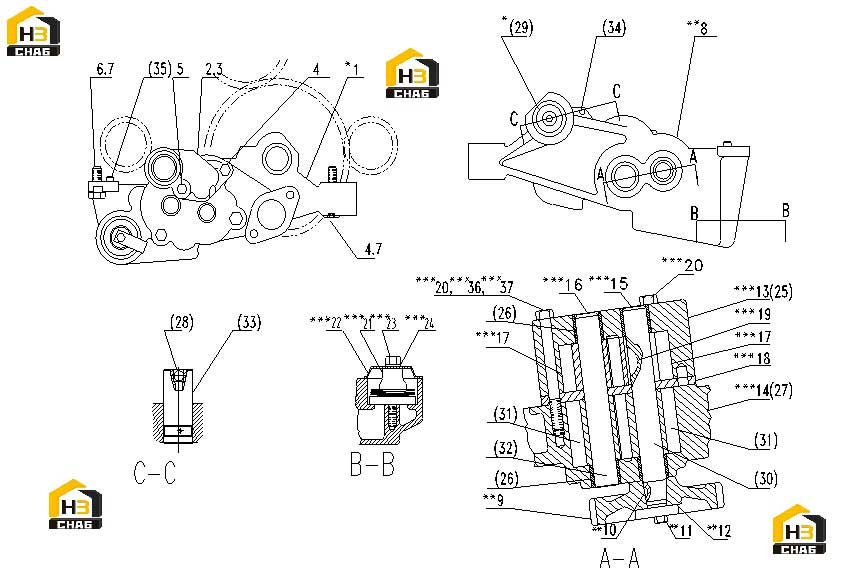

Насос масляный с комплектующими c15az-2p1784+a

← Воздухоочиститель klb-14-000+a Комплектующие вентилятора c16az-16az001+a →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:(38)

Наименование:RETAINER

Каталожный номер:C15AL-15AL001+A

Комплект:2

Примечание:

№ на схеме:***37

Наименование:SPRING WASHER GB/T93-10

Каталожный номер:B00001237

Комплект:3

Примечание:

№ на схеме:***36

Наименование:WASHER GB/T97.1-10-200HV-Y

Каталожный номер:B00001275

Комплект:3

Примечание:

№ на схеме:(35)

Наименование:DOWEL

Каталожный номер:U362A-1F1006+A

Комплект:1

Примечание:

№ на схеме:(34)

Наименование:STEEL BALL GB/T308-8

Каталожный номер:B00000284

Комплект:1

Примечание:

№ на схеме:(33)

Наименование:SHAFT-OIL PUMP IDLER GEAR

Каталожный номер:C15AL-2P1169+A

Комплект:1

Примечание:

№ на схеме:(32)

Наименование:SHAFT-OIL PUMP

Каталожный номер:C15AL-8S0490+A

Комплект:1

Примечание:

№ на схеме:(31)

Наименование:GEAR-OIL PUMP

Каталожный номер:C15AL-2P2545+A

Комплект:2

Примечание:

№ на схеме:(30)

Наименование:DRIVE SHAFT

Каталожный номер:C15AL-2P0691+A

Комплект:1

Примечание:

№ на схеме:*(29)

Наименование:SHAFT ASSEMBLY-OIL PUMP IDLER GEAR

Каталожный номер:C15AB-2P1170+A

Комплект:1

Примечание:

№ на схеме:(28)

Наименование:STEEL BALL GB/T308-10

Каталожный номер:B00000273

Комплект:1

Примечание:

№ на схеме:(27)

Наименование:BODY-OIL PUMP

Каталожный номер:C15AL-8N8635+A

Комплект:1

Примечание:

№ на схеме:(26)

Наименование:BEARING-SLEEVE

Каталожный номер:C15AL-8S6511+A

Комплект:4

Примечание:

№ на схеме:(25)

Наименование:BODY-SCAVENGE PUMP

Каталожный номер:C15AL-4N4054+A

Комплект:1

Примечание:

№ на схеме:***24

Наименование:WASHER-HARD GB/T97.1-8-200HV-Y

Каталожный номер:B00001299

Комплект:1

Примечание:

№ на схеме:***23

Наименование:BOLT GB/T5782-M8*50

Каталожный номер:B00000485

Комплект:1

Примечание:

№ на схеме:***22

Наименование:COVER-OIL PUMP BYPASS VALVE

Каталожный номер:C15AL-4N3732+A

Комплект:1

Примечание:

№ на схеме:***21

Наименование:PRESSURE RELIEF VALVE AS.

Каталожный номер:C15AB-4N8385+A

Комплект:1

Примечание:

№ на схеме:***20

Наименование:BOLT GB/T5782-M10*90

Каталожный номер:B00000412

Комплект:3

Примечание:

№ на схеме:***19

Наименование:KEY-WOODRUFF-10

Каталожный номер:U351A-1B8709+A

Комплект:1

Примечание:

№ на схеме:***18

Наименование:SPACER-OIL PUM

Каталожный номер:C15AL-2P1781+A

Комплект:1

Примечание:

№ на схеме:***17

Наименование:GEAR-OIL PUMP(GEAR-SCAVENGE PUMP)

Каталожный номер:C15AL-2P2546+A

Комплект:1

Примечание:

№ на схеме:***16

Наименование:SHAFT ASSEMBLY-OIL PUMP

Каталожный номер:C15AB-8S0493+A

Комплект:1

Примечание:

№ на схеме:***15

Наименование:DRIVE SHAFT AS.

Каталожный номер:C15AB-2P6245+A

Комплект:1

Примечание:

№ на схеме:***14

Наименование:BODY AS．-OIL PUMP

Каталожный номер:C15AB-4W2322+A

Комплект:1

Примечание:

№ на схеме:***13

Наименование:BODY ASSEMBLY-SCAVENGE PUMP

Каталожный номер:C15AB-4W2321+A

Комплект:1

Примечание:

№ на схеме:**12

Наименование:WASHER-HARD

Каталожный номер:U382A-1P7346+A

Комплект:1

Примечание:

№ на схеме:**11

Наименование:BOLT

Каталожный номер:U311A-0S1590+A

Комплект:1

Примечание:

№ на схеме:**10

Наименование:KEY-WOODRUFF-10

Каталожный номер:U351A-8M5599+A

Комплект:1

Примечание:

№ на схеме:**9

Наименование:GEAR-OIL PUMP DRIVE

Каталожный номер:C15AL-7W0507+A

Комплект:1

Примечание:

№ на схеме:**8

Наименование:ENGINE OIL PUMP AS.

Каталожный номер:C15AB-4W2448+A

Комплект:1

Примечание:

№ на схеме:*1

Наименование:PUMP GP-ENGINE OIL (TWO SECTION GEAR)

Каталожный номер:C15AB-6N2642+A

Комплект:1

Примечание:*1: Pump GP.-Engine Oil (Two Section Gear) 6N2642 includes parts of Ref.No.**8, **9, **10, **11, **12 **8: Pump GP.-Engine Oil includes parts of Ref.No. ***13,***14,***15,***16,***17,***18,***19,***20,***21,***22,***23,***24,***36, ***37 ***13: Body As.-Scavenge Pump includes parts of Ref.No.(25),(26) ***14: Body As.-Oil Pump includes parts of Ref.No.(26),(27)*(29),(34),(35),(38) ***15: Drive Shaft includes parts of Ref.No.(30),(31) ***16: Driven Shaft includes parts of Ref.No.(31),(32) *(29): Shaft As.-Oil Pump Idler Gear includes parts of Ref.No.(28),(33)
