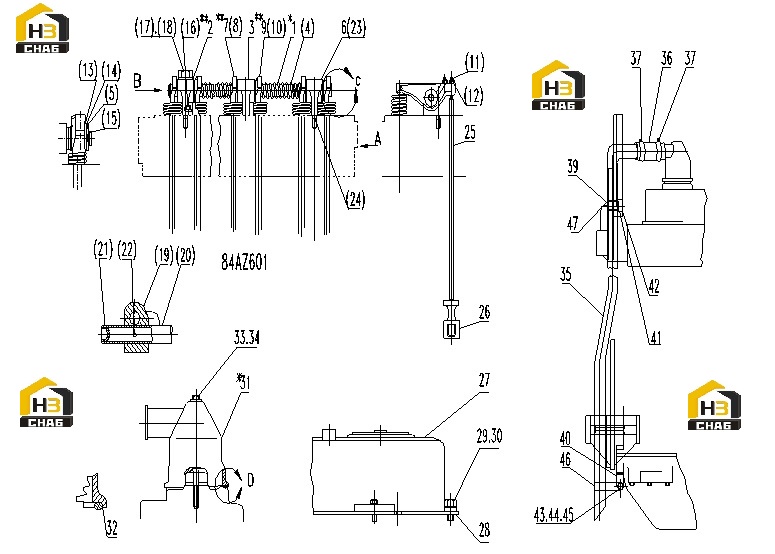

Механизм клапанный
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:(23)
Каталожный номер:C84AL-8S1498+B
Комплект:1
Примечание:
№ на схеме:(20)
Каталожный номер:C84AL-8N3251+B
Комплект:1
Примечание:
№ на схеме:(19)
Каталожный номер:C84AL-7N8015+A
Комплект:1
Примечание:
№ на схеме:(18)
Каталожный номер:B00001284
Комплект:1
Примечание:
№ на схеме:(15)
Каталожный номер:B00001061
Комплект:2
Примечание:
№ на схеме:(11)
Каталожный номер:C84AL-5S5917+A
Комплект:1
Примечание:
№ на схеме:**6
Каталожный номер:C84AB-8S1499+A
Комплект:1
Примечание:
№ на схеме:(3)
Каталожный номер:C84AL-5S5878+B
Комплект:4
Примечание:
№ на схеме:**2
Каталожный номер:C84AB-8N3252+B
Комплект:1
Примечание:
№ на схеме:*1
Каталожный номер:C84AB-8N4576+B
Комплект:1
Примечание:*1: Mechanism GP.-Valve (A) 8N4576 includes parts of Ref.No. **2,(3),(4),(5),**6,**7,**9,(13)...(16)**2: Rocker Shaft GP. 8N3252 includes parts of Ref.No.(19)…(22) **6: Bracket Assembly-Rocker Arm Shaft 8S1499 includes parts of Ref.No.(23),(24)**7: Arm GP.-V Rocker 8N3327includes parts of Ref.No.(8),(11),(12)；Arm GP.-V Rocker 9Y1521 includes Arm GP.-V Rocker9Y1520 and Lining-Arm Rocker 7W6773 **9: Arm GP.-V Rocker 8N3325 includes parts of Ref.No.(10),(11),(12); Arm GP.-V Rocker 9Y1516 includes Arm GP-V Rocker 9Y1517 and Lining-Arm Rocker 7W6773
№ на схеме:27
Каталожный номер:C84BB-M2W1086+B
Комплект:1
Примечание:
№ на схеме:28
Каталожный номер:C84BL-1331247+A
Комплект:1
Примечание:
№ на схеме:33
Каталожный номер:B00000479
Комплект:1
Примечание:
№ на схеме:34
Каталожный номер:B00001811
Комплект:1
Примечание:
№ на схеме:35
Каталожный номер:C84DL-8N1965+A
Комплект:1
Примечание:
№ на схеме:44
Каталожный номер:B00001278
Комплект:2
Примечание:
