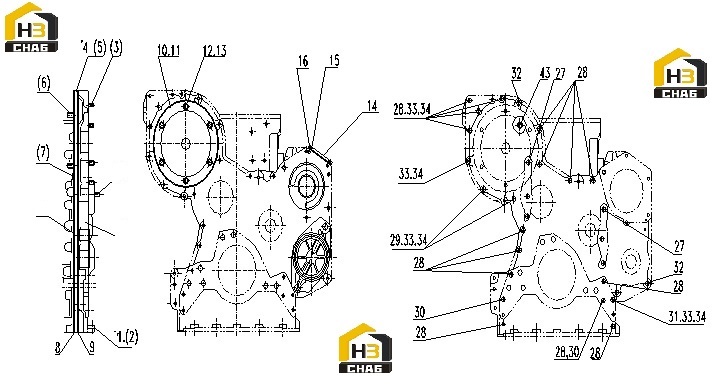

Крышка двигателя передняя

← Комплектующие двигателя c59az-59az205+a Кронштейн двигателя c82dz-8n0107+a →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:(7)

Наименование:PLUG-PIPE

Каталожный номер:U562A-5M6214+A

Комплект:1

Примечание:

№ на схеме:(6)

Наименование:STUD (TYPE 1)

Каталожный номер:C82AL-82AL102+A

Комплект:3

Примечание:

№ на схеме:(5)

Наименование:PLATE-FRONT

Каталожный номер:C82AL-1W7110+B

Комплект:1

Примечание:

№ на схеме:*4

Наименование:PLATE AS．-FRONT

Каталожный номер:C82AB-82AB102+A

Комплект:1

Примечание:

№ на схеме:(3)

Наименование:STUD (TYPE 1)

Каталожный номер:U321A-9X2485+A

Комплект:6

Примечание:

№ на схеме:(2)

Наименование:HOUSING-FRONT

Каталожный номер:C82AL-4P9863+A

Комплект:1

Примечание:

№ на схеме:*1

Наименование:HOUSING AS．-FRONT

Каталожный номер:C82AB-6I0923+A

Комплект:1

Примечание:*1: Housing As.-Front 6I0923 includes parts of Ref.No.(2),(3)*4: Plate As.-Front 82AB601 includes parts of Ref.No .(5),(6),(7)

№ на схеме:8

Наименование:GASKET-FRONT PLATE

Каталожный номер:C82AL-8N0110+B

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKET-FRONT CORER

Каталожный номер:C82AL-1W3900+B

Комплект:1

Примечание:

№ на схеме:10

Наименование:COVER-FRONT HOUSING

Каталожный номер:C82BL-9N5769+A

Комплект:1

Примечание:

№ на схеме:11

Наименование:GASKET-FRONT HOUSING COVER

Каталожный номер:C82BL-6N7887+C

Комплект:1

Примечание:

№ на схеме:12

Наименование:NUT

Каталожный номер:U311A-3S2713

Комплект:6

Примечание:

№ на схеме:13

Наименование:WASHER-HARD

Каталожный номер:U311A-8M9024

Комплект:6

Примечание:

№ на схеме:14

Наименование:COVER

Каталожный номер:C82BL-4N4526+B

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:U311A-2P3200

Комплект:2

Примечание:

№ на схеме:16

Наименование:ASKET

Каталожный номер:C82BL-2P2720+B

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:U311A-0308535+A

Комплект:6

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:U311A-0L2070+A

Комплект:15

Примечание:

№ на схеме:29

Наименование:BOLT

Каталожный номер:U311A-0L2070+A

Комплект:2

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:U311A-0L2070+A

Комплект:2

Примечание:

№ на схеме:31

Наименование:BOLT

Каталожный номер:U311A-0L2070+A

Комплект:1

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:U311A-1C2251+A

Комплект:2

Примечание:

№ на схеме:33

Наименование:WASHER

Каталожный номер:U382A-5M2894+A

Комплект:8

Примечание:

№ на схеме:34

Наименование:HUT

Каталожный номер:U331A-6V8801+A

Комплект:8

Примечание:
