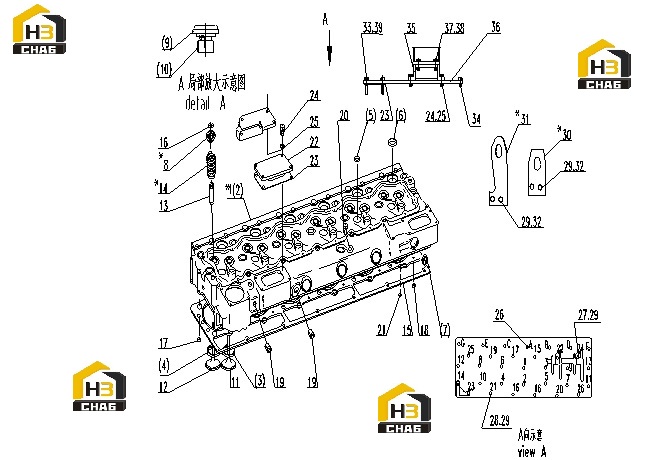

Головка блока цилиндров

← Щуп масляный с комплектующими c03cz-03cz004+a Поршень и шатун c05az-05az501+a →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:*31

Наименование:PLATE

Каталожный номер:C04DL-M4W8652+B

Комплект:1

Примечание:

№ на схеме:*30

Наименование:PLATE

Каталожный номер:C04DL-M8N8721+C

Комплект:1

Примечание:

№ на схеме:(10)

Наименование:SHIELD-OIL

Каталожный номер:C04AL-6N7174+A

Комплект:1

Примечание:

№ на схеме:(9)

Наименование:ROTOCOIL ASSEMBLY(BASIC)

Каталожный номер:C04AB-8N7782+B

Комплект:1

Примечание:

№ на схеме:*8

Наименование:ROTOCOIL AS.

Каталожный номер:C04AB-1W5300+A

Комплект:12

Примечание:

№ на схеме:(7)

Наименование:PLUG

Каталожный номер:C04AL-3S8313+A

Комплект:7

Примечание:

№ на схеме:(6)

Наименование:PLUG

Каталожный номер:C04AL-3P1896+A

Комплект:13

Примечание:

№ на схеме:(5)

Наименование:PLUG

Каталожный номер:C04AL-3B0623+A

Комплект:6

Примечание:

№ на схеме:(4)

Наименование:INSERT-VALVE SEAT(OUTLET)

Каталожный номер:C04AL-7N8855+A

Комплект:6

Примечание:

№ на схеме:(3)

Наименование:INSERT-VALVE SEAT(INLET)

Каталожный номер:C04AL-7N4448+A

Комплект:6

Примечание:

№ на схеме:(2)

Наименование:HEAD-CYLINDER

Каталожный номер:C04AL-7C3906+A

Комплект:1

Примечание:

№ на схеме:*1

Наименование:HEAD AS.

Каталожный номер:C04AB-7N8866+A

Комплект:1

Примечание:*1: Head-Cylinder As. includes parts of Ref.No.(2)...(7) *8: Rotocoil As. and Oil Retain Housing includes parts of Ref.No.(9), (10)

№ на схеме:11

Наименование:VALVE

Каталожный номер:C04AL-6N9915+A

Комплект:6

Примечание:

№ на схеме:12

Наименование:VALVE

Каталожный номер:C04AL-6N9916+B

Комплект:6

Примечание:

№ на схеме:13

Наименование:GUIDE

Каталожный номер:C04AL-1487425+A

Комплект:12

Примечание:

№ на схеме:14

Наименование:SPRING

Каталожный номер:C04AL-7S7144+A

Комплект:12

Примечание:

№ на схеме:15

Наименование:HEAD-CYLINDER WASHER

Каталожный номер:C04AL-7E6167+A

Комплект:1

Примечание:

№ на схеме:16

Наименование:LOCK

Каталожный номер:C04AL-2A4429+D

Комплект:24

Примечание:

№ на схеме:17

Наименование:SEAL-WATER

Каталожный номер:C04AL-9Y1798+A

Комплект:18

Примечание:

№ на схеме:18

Наименование:SEAL-WATER

Каталожный номер:C04AL-7N8018+A

Комплект:6

Примечание:

№ на схеме:19

Наименование:PLUG-PIPE(SQUARECOUNTERSUK)

Каталожный номер:U561C-2B0858+A

Комплект:3

Примечание:(1/2-14 NPTF)

№ на схеме:20

Наименование:PLUG-PIPE(HEX COUNTERSUNK)

Каталожный номер:U562A-5M6213+A

Комплект:1

Примечание:

№ на схеме:21

Наименование:SEAL

Каталожный номер:U641A-3S5496+A

Комплект:1

Примечание:(9.53*4.3)

№ на схеме:23

Наименование:WASHER

Каталожный номер:C04BL-5S6735+B

Комплект:1

Примечание:

№ на схеме:24

Наименование:BOLT GB/T5783-M10*30

Каталожный номер:B00000509

Комплект:4

Примечание:

№ на схеме:25

Наименование:NUT GB/T6177-M10-Y

Каталожный номер:B00000833

Комплект:4

Примечание:

№ на схеме:26

Наименование:BOLT

Каталожный номер:C04CL-5B9603+A

Комплект:7

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:C04CL-1B7709+A

Комплект:5

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:C04CL-1D4595+A

Комплект:20

Примечание:

№ на схеме:29

Наименование:WASHER GB/T97.1-16-200HV-Y

Каталожный номер:B00001284

Комплект:4

Примечание:*30: Lifting Plate M8N8721 is assembled on the surface of Engine fore-side in Gp. M6N8336 *31: Lifting Plate M4W8652 is on the surface of Engine back-side in GP. M6N8336

№ на схеме:29

Наименование:WASHER

Каталожный номер:U382A-2S0736+A

Комплект:25

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:C04DL-6V1999+A

Комплект:4

Примечание:

№ на схеме:33

Наименование:BOLT

Каталожный номер:U311A-0S1594+A

Комплект:5

Примечание:

№ на схеме:34

Наименование:WASHER Q/SC596-10*20

Каталожный номер:B00001767

Комплект:1

Примечание:

№ на схеме:35

Наименование:AIR CLEANER BASE

Каталожный номер:C04BL-04BL002+C

Комплект:1

Примечание:

№ на схеме:36

Наименование:COVER

Каталожный номер:C04BL-04BL001+A

Комплект:1

Примечание:

№ на схеме:37

Наименование:NUT GB/T6177-M10-Zn.D

Каталожный номер:B00000834

Комплект:4

Примечание:

№ на схеме:38

Наименование:BOLT Q/SC622-M10*30-Zn.D

Каталожный номер:B00002003

Комплект:4

Примечание:

№ на схеме:39

Наименование:WASHER-HARD

Каталожный номер:U382A-5M2894+A

Комплект:5

Примечание:
