Трубопровод компрессора c47bz-47bz005

Трубопровод компрессора c47bz-47bz005

← Компрессор воздушный c47az-47az002 Трубка маслозаливная c02dz-8n9703 →

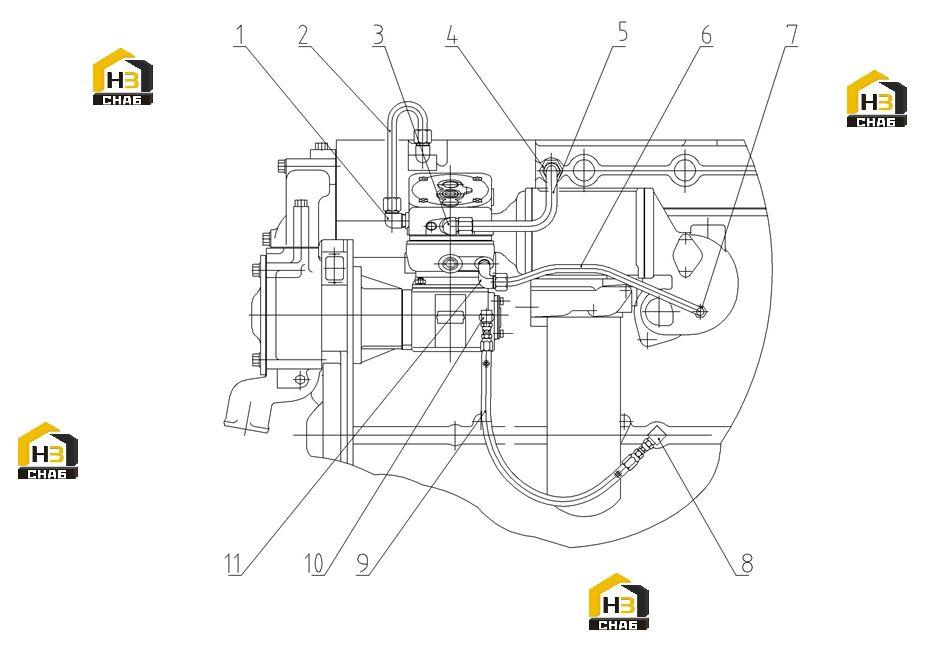

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:ELBOW
Каталожный номер:C47BL-47BL008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:ELBOW
Каталожный номер:C47BL-47BL007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:TUBE AS.
Каталожный номер:C47BB-47BB002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:ELBOW
Каталожный номер:C47BL-47BL010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:TUBE AS.
Каталожный номер:C47BB-47BB003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:TUBE AS.
Каталожный номер:C47BB-47BB004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:ELBOW
Каталожный номер:C47BL-47BL011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:ELBOW
Каталожный номер:C47BL-47BL026
Комплект:1
Примечание:37° 90°
0 ₽
шт
№ на схеме:9
Наименование:HOSE AS
Каталожный номер:C47BB-9N3040
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:ELBOW
Каталожный номер:U512C-2N1287
Комплект:1
Примечание:37° 90°
0 ₽
шт
№ на схеме:11
Наименование:ELBOW
Каталожный номер:C47BL-47BL005
Комплект:2
Примечание:
