Трубопровод c84dz-84dz001

Трубопровод c84dz-84dz001

← Сапун c84cz-1p4244 Насос топливный cp10z-p10z010 →

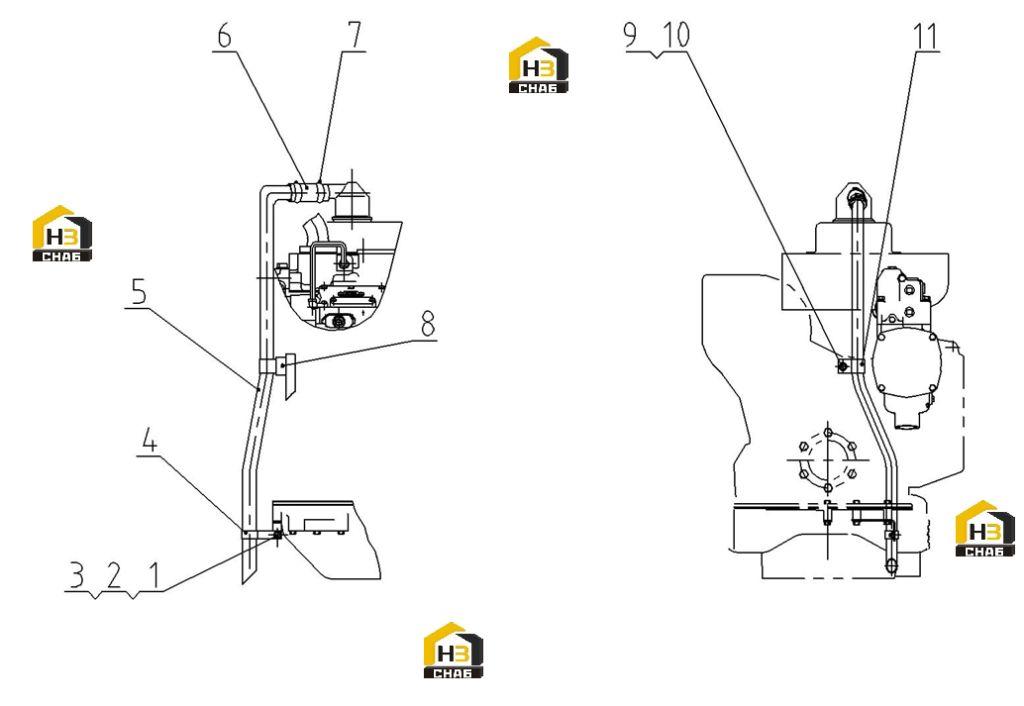

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BOLT
Каталожный номер:B00000538
Комплект:1
Примечание:GB/T5783-M12*25
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:B00001278
Комплект:2
Примечание:GB/T97.1-12-200HV-Y
0 ₽
шт
№ на схеме:3
Наименование:NUT
Каталожный номер:B00000772
Комплект:1
Примечание:GB/T6170-M12-Y
0 ₽
шт
№ на схеме:4
Наименование:CLIP
Каталожный номер:C84DL-8N4247
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:TUBE-FUMES DISPOSAL
Каталожный номер:C84DL-8N1965
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:HOSE
Каталожный номер:C84DL-2H0374
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CLAMP
Каталожный номер:B00001571
Комплект:2
Примечание:Q/SC1302-27~51
0 ₽
шт
№ на схеме:8
Наименование:SPACE
Каталожный номер:C47BL-3S8536
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:U311A-0T0573
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:U382A-5M2894
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CLIP
Каталожный номер:C84DL-3P2404
Комплект:1
Примечание:
