Щуп масляный c03cz-03cz004

← Трубка маслозаливная c02dz-8n9703 Система выхлопная c08az-08az016 →

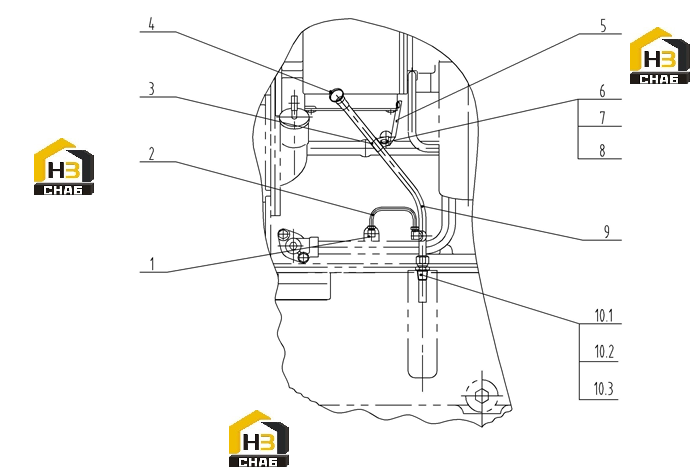

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:CONNECTR AS.

Каталожный номер:C03CB-M8S1326

Комплект:1

Примечание:

№ на схеме:1

Наименование:INVERTED FLARED

Каталожный номер:U512A-5K9243

Комплект:2

Примечание:

№ на схеме:2

Наименование:TUBE AS.

Каталожный номер:C03CB-2P2697

Комплект:1

Примечание:

№ на схеме:3

Наименование:CLIP

Каталожный номер:C03CL-4B0418

Комплект:1

Примечание:

№ на схеме:4

Наименование:OIL DIPSTICK ASSY (WELDED)

Каталожный номер:C03CB-03CB001

Комплект:1

Примечание:

№ на схеме:5

Наименование:FASTNESS PLANK

Каталожный номер:C03CL-03CL012

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:U311A-0S0509

Комплект:1

Примечание:

№ на схеме:7

Наименование:NUT

Каталожный номер:B00000768

Комплект:1

Примечание:GB/T6170-M10-Y

№ на схеме:8

Наименование:WASHER

Каталожный номер:B00001275

Комплект:2

Примечание:GB/T97.1-10-200HV-Y

№ на схеме:9

Наименование:TUBE ASSY (WELDED), OIL DIPSTICK

Каталожный номер:C03CB-03CB002

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:JIONT

Каталожный номер:C03CL-5P4908

Комплект:1

Примечание:

№ на схеме:10.2

Наименование:NUT

Каталожный номер:C03CL-5P4448

Комплект:1

Примечание:

№ на схеме:10.3

Наименование:O-RING

Каталожный номер:C03CL-5P4443

Комплект:1

Примечание:
