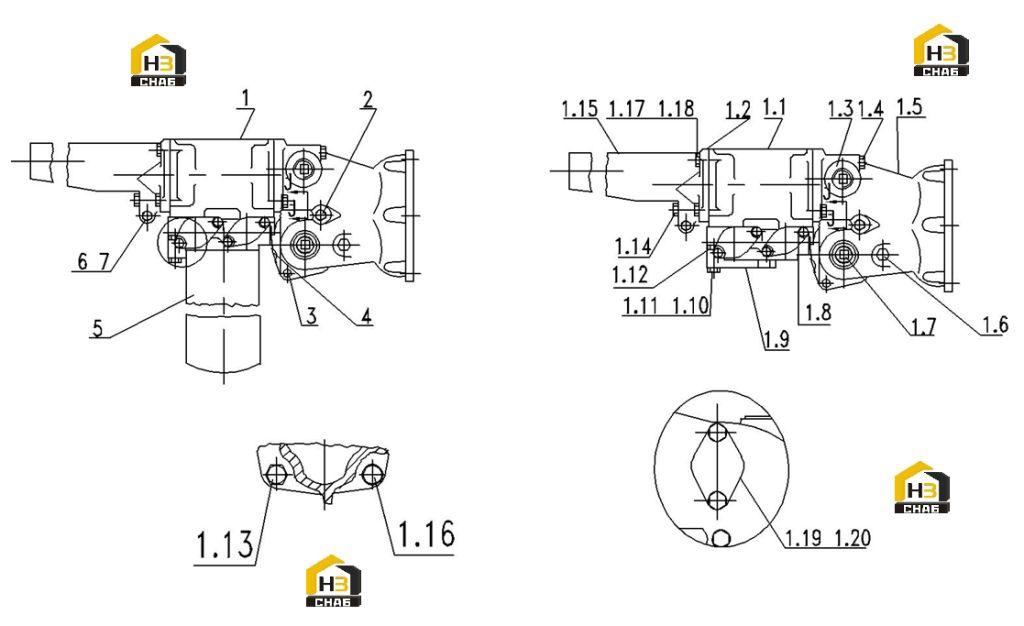

Фильтр масляный и маслоохладитель c18az-2w6953

← Вентилятор c16dz-16dz011 Трубопровод масляный c19az-19az001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BASE ASSY, OIL COOLER AND OIL FILTER

Каталожный номер:C18AB-2W6954

Комплект:1

Примечание:

№ на схеме:1.10

Наименование:BOLT

Каталожный номер:U311A-1D4540

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:CORE AS．-OIL COOLER

Каталожный номер:C18AB-7N0165

Комплект:1

Примечание:

№ на схеме:1.11

Наименование:WASHER

Каталожный номер:U382A-9M1974

Комплект:6

Примечание:

№ на схеме:1.12

Наименование:BOLT

Каталожный номер:U311A-1B9575

Комплект:3

Примечание:

№ на схеме:1.13

Наименование:BOLT

Каталожный номер:U311A-1A2029

Комплект:3

Примечание:

№ на схеме:1.14

Наименование:BOLT

Каталожный номер:U311A-0S1591

Комплект:1

Примечание:

№ на схеме:1.16

Наименование:BOLT-12 POINT HEAD

Каталожный номер:C18AL-1T0765

Комплект:1

Примечание:

№ на схеме:1.17

Наименование:WASHER-HARD

Каталожный номер:U382A-5M2894

Комплект:4

Примечание:

№ на схеме:1.18

Наименование:BOLT

Каталожный номер:U311A-0S1588

Комплект:3

Примечание:

№ на схеме:1.19

Наименование:GASKET

Каталожный номер:C18AL-4N3841

Комплект:1

Примечание:

№ на схеме:1.20

Наименование:COVER

Каталожный номер:C18AL-4N3840

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:GASKET

Каталожный номер:C18AL-5S6051

Комплект:2

Примечание:

№ на схеме:1.3

Наименование:PLUG-PIPE (SQUARE COUNTERSUNK)

Каталожный номер:U561C-3B0551

Комплект:1

Примечание:

№ на схеме:1.4

Наименование:BOLT

Каталожный номер:U311A-0S1617

Комплект:2

Примечание:

№ на схеме:1.5

Наименование:COVER

Каталожный номер:C18AL-6N0122

Комплект:1

Примечание:

№ на схеме:1.6

Наименование:PLUG-PIPE

Каталожный номер:U562A-3J5390

Комплект:1

Примечание:

№ на схеме:1.7

Наименование:PLUG-PIPE (SQUARE COUNTERSUNK)

Каталожный номер:U561C-1B5174

Комплект:1

Примечание:

№ на схеме:1.8

Наименование:SEAL-O RING

Каталожный номер:U641A-8M4432

Комплект:2

Примечание:

№ на схеме:1.9

Наименование:BASE GP-FILTER (OIL)

Каталожный номер:C18AB-8N4457

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:U311A-0L1352

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:U311A-0L2070

Комплект:1

Примечание:

№ на схеме:4

Наименование:GASKET

Каталожный номер:C18AL-2W4561

Комплект:1

Примечание:

№ на схеме:5

Наименование:FILTER AS-OIL

Каталожный номер:C18AB-1R0658

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:U311A-3B1915

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER-HARD

Каталожный номер:U382A-5M2894

Комплект:1

Примечание:
