Комплектующие водяного насоса c24az-m2w6779

Комплектующие водяного насоса c24az-m2w6779

← Термостат c22az-22az309 Кронштейн двигателя c33az-m33az101 →

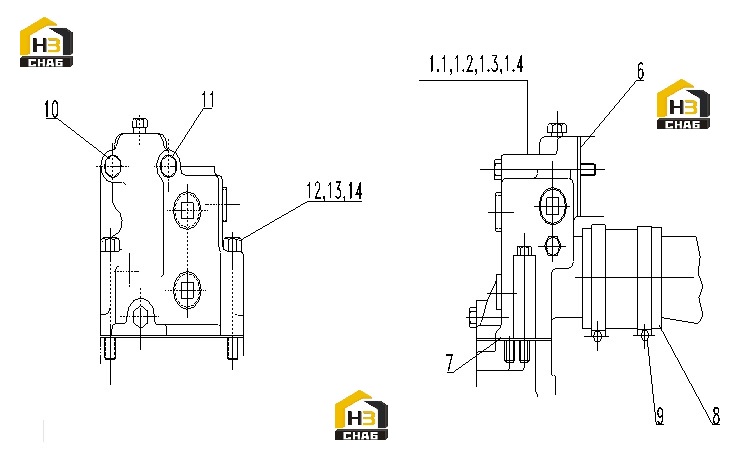

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:LINES GP
Каталожный номер:
Комплект:
Примечание:
0 ₽
шт
№ на схеме:1.1
Наименование:JIONT ELBOW
Каталожный номер:C24AL-M7N0172
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.2
Наименование:PLUG
Каталожный номер:U562A-M3J5390
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.3
Наименование:PLUG
Каталожный номер:U562A-M5M6213
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:1.4
Наименование:PLUG
Каталожный номер:U561C-1B5174
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:GASKET
Каталожный номер:C24AL-2P6132
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:GASKET
Каталожный номер:C24AL-7N0200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HOSE
Каталожный номер:C24AL-9L1794
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:CLAMP
Каталожный номер:B00001537
Комплект:2
Примечание:Q/SC1092-65
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:B00000397
Комплект:1
Примечание:GB/T5782-M10*50-10.9
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:B00000413
Комплект:1
Примечание:GB/T5782-M10*90-10.9
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:B00000410
Комплект:2
Примечание:GB/T5782-M10*80-10.9
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:B00001275
Комплект:2
Примечание:GB/T97.1-10-200HV-Y
0 ₽
шт
№ на схеме:14
Наименование:WASHER
Каталожный номер:B00001237
Комплект:2
Примечание:GB/T93-10
