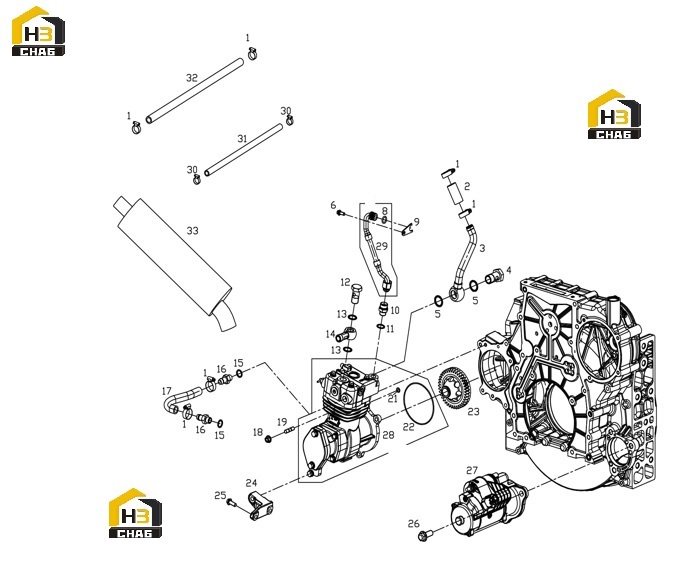

Стартер и воздушный компрессор с комплектующими

← Система электронная управления Компоненты системы охлаждения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CLAMP - Q/SC1302-18~32

Каталожный номер:B00001565

Комплект:8

Примечание:

№ на схеме:2

Наименование:HOSE

Каталожный номер:D04-314-01B

Комплект:1

Примечание:

№ на схеме:3

Наименование:JOINT, AIR INLET-AIR COMPRESSOR

Каталожный номер:S00012795

Комплект:1

Примечание:

№ на схеме:4

Наименование:AIR COMPRESSOR BANJO BOLT

Каталожный номер:S00006191

Комплект:1

Примечание:

№ на схеме:5

Наименование:COMPOSITE HARD SEAL GASKET - Q/SC1294-27

Каталожный номер:B00001553

Комплект:2

Примечание:

№ на схеме:6

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*20

Каталожный номер:B00004368

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING - GB/T3452.1-16*3.55

Каталожный номер:B00000297

Комплект:1

Примечание:

№ на схеме:9

Наименование:CLAMP

Каталожный номер:S00009214

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONNECTOR - Q/SC642.2-03-14

Каталожный номер:B00002213

Комплект:1

Примечание:

№ на схеме:11

Наименование:COPPER WASHER - Q/SC598-20*26

Каталожный номер:B00001835

Комплект:1

Примечание:

№ на схеме:12

Наименование:BANJO BOLT - Q/SC642.1-01-M22*1.5-ZN.D

Каталожный номер:B00005047

Комплект:1

Примечание:

№ на схеме:13

Наименование:COMPOSITE HARD SEAL GASKET - Q/SC1294-22

Каталожный номер:B00001551

Комплект:2

Примечание:

№ на схеме:14

Наименование:JOINT, AIR OUTLET PIPE-AIR COMPRESSOR

Каталожный номер:S00008209

Комплект:1

Примечание:

№ на схеме:15

Наименование:COPPER WASHER - Q/SC598-18*24

Каталожный номер:B00001831

Комплект:2

Примечание:

№ на схеме:16

Наименование:AIR COMPRESSOR WATER INLET CONNECTOR

Каталожный номер:S00016812

Комплект:2

Примечание:

№ на схеме:17

Наименование:WATER INLET PIPE, AIR COMPRESSOR

Каталожный номер:S00016811

Комплект:1

Примечание:

№ на схеме:18

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD - GB/T6177-M10-Zn.D

Каталожный номер:B00000834

Комплект:3

Примечание:

№ на схеме:19

Наименование:STUD - GB/T899-GM10-M10*25-8.8-Y

Каталожный номер:B00001098

Комплект:3

Примечание:

№ на схеме:21

Наименование:O-RING - GB/T3452.1-9.5*2.65

Каталожный номер:B00000307

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:S00011482

Комплект:1

Примечание:

№ на схеме:23

Наименование:GEAR, AIR COMPRESSOR

Каталожный номер:S00011620

Комплект:1

Примечание:

№ на схеме:24

Наименование:BRACKET, AIR COMPRESSOR

Каталожный номер:S00003884

Комплект:1

Примечание:

№ на схеме:25

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*25

Каталожный номер:B00004351

Комплект:2

Примечание:

№ на схеме:26

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M16*40-10.9-ZN.D

Каталожный номер:B00005045

Комплект:3

Примечание:

№ на схеме:27

Наименование:STARTER

Каталожный номер:S00009205

Комплект:1

Примечание:

№ на схеме:28

Наименование:AIR COMPRESSOR ASSY

Каталожный номер:S00008749

Комплект:1

Примечание:

№ на схеме:29

Наименование:WATER OUTLET PIPE, AIR COMPRESSOR

Каталожный номер:S00012333

Комплект:1

Примечание:

№ на схеме:30

Наименование:CLAMP

Каталожный номер:T24A-324-04

Комплект:2

Примечание:

№ на схеме:31

Наименование:HOSE

Каталожный номер:T88-290-08

Комплект:1

Примечание:

№ на схеме:32

Наименование:HOSE

Каталожный номер:S00025390

Комплект:2

Примечание:

№ на схеме:33

Наименование:INTEGRATED ASSEMBLY OF CATALYST AND MUFFLER

Каталожный номер:S00021430

Комплект:1

Примечание:
