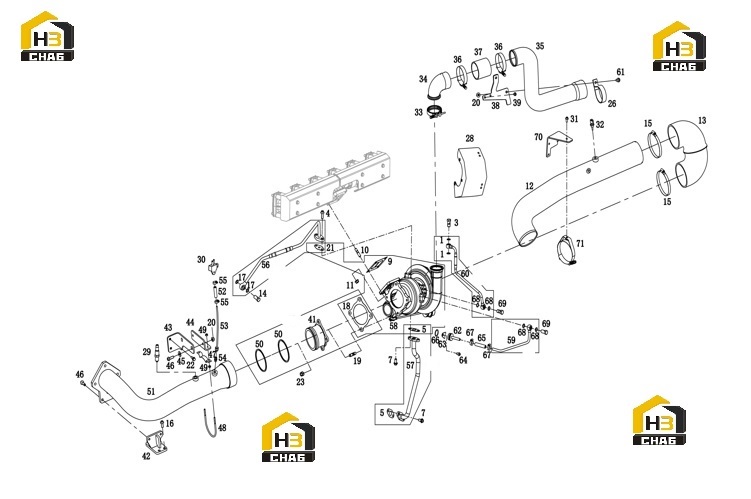

Система турбонагнетателя

← Коллектор выпускной с комплектующими Комплектующие двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WASHER - Q/SC642.1-03-14

Каталожный номер:B00002194

Комплект:2

Примечание:

№ на схеме:3

Наименование:HINGE BOLT - Q/SC642.1-01-M14*1.5

Каталожный номер:B00002179

Комплект:1

Примечание:

№ на схеме:4

Наименование:HEXAGON BOLTS - Q/SC622-M8*25

Каталожный номер:B00002137

Комплект:2

Примечание:

№ на схеме:5

Наименование:TURBOCHARGER OIL RETURN TUBE GASKET

Каталожный номер:S00001805

Комплект:2

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLTS - Q/SC622-M10*20

Каталожный номер:B00001996

Комплект:4

Примечание:

№ на схеме:9

Наименование:GASKET, INLET-TURBINE

Каталожный номер:S00001858

Комплект:1

Примечание:

№ на схеме:10

Наименование:STUD

Каталожный номер:S00001481

Комплект:4

Примечание:

№ на схеме:11

Наименование:TURBOCHARGER SELF-LOCKING NUT

Каталожный номер:S00014225

Комплект:4

Примечание:

№ на схеме:12

Наименование:AIR INTAKE PIPE ASSY

Каталожный номер:S00015524

Комплект:1

Примечание:

№ на схеме:13

Наименование:COMPRESSOR INLET HOSE

Каталожный номер:S00021153

Комплект:1

Примечание:

№ на схеме:14

Наименование:HINGE BOLT - Q/SC642.1-01-M12*1.25

Каталожный номер:B00002178

Комплект:1

Примечание:

№ на схеме:15

Наименование:CLAMP - Q/SC1302-105~127

Каталожный номер:B00001556

Комплект:2

Примечание:

№ на схеме:16

Наименование:HEXAGON BOLTS - Q/SC622-M10*25-ZN.D

Каталожный номер:B00002000

Комплект:4

Примечание:

№ на схеме:17

Наименование:WASHER - Q/SC642.1-03-12

Каталожный номер:B00002193

Комплект:2

Примечание:

№ на схеме:18

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:S00004747

Комплект:1

Примечание:

№ на схеме:19

Наименование:STUD

Каталожный номер:S00007325

Комплект:4

Примечание:

№ на схеме:20

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD - GB/T6177-M10-Zn.D

Каталожный номер:B00000834

Комплект:5

Примечание:

№ на схеме:21

Наименование:GASKET, OIL INLET FLANGE-TURBOCHARGER

Каталожный номер:S00002148

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:D13-318-04

Комплект:2

Примечание:

№ на схеме:23

Наименование:LOCK NUT

Каталожный номер:C38AL-38AL802

Комплект:4

Примечание:

№ на схеме:26

Наименование:INTERCOOLER AIR INLET TUBE CLAMP

Каталожный номер:S00003667

Комплект:1

Примечание:

№ на схеме:28

Наименование:HEAT SHIELD, TURBOCHARGER

Каталожный номер:S00024134

Комплект:1

Примечание:

№ на схеме:29

Наименование:UNIVERSAL EXHAUST GAS OXYGEN

Каталожный номер:T88-032-03

Комплект:1

Примечание:

№ на схеме:30

Наименование:PRESSURE DIFFERENCE SENSOR

Каталожный номер:S00014752

Комплект:1

Примечание:

№ на схеме:31

Наименование:HEXAGON BOLTS - Q/SC622-M8*16-ZN.D

Каталожный номер:B00002133

Комплект:6

Примечание:

№ на схеме:32

Наименование:SENSOR ASSY, WATER TEMPERATURE

Каталожный номер:T88-052-02

Комплект:1

Примечание:

№ на схеме:33

Наименование:CLAMP

Каталожный номер:D12B-001-900

Комплект:1

Примечание:

№ на схеме:34

Наименование:AIR OUTLET PIPE ELBOW, COMPRESSOR

Каталожный номер:S00004848

Комплект:1

Примечание:

№ на схеме:35

Наименование:AIR OUTLET PIPE, COMPRESSOR

Каталожный номер:S00007814

Комплект:1

Примечание:

№ на схеме:36

Наименование:SPRING CLAMP - Q/SC1092-90

Каталожный номер:B00001543

Комплект:2

Примечание:

№ на схеме:37

Наименование:BLACK - Q/SC1372-80*80

Каталожный номер:B00001629

Комплект:1

Примечание:

№ на схеме:38

Наименование:BRACKET, COMPRESSED AIR PIPE

Каталожный номер:S00007623

Комплект:1

Примечание:

№ на схеме:39

Наименование:HEXAGON BOLTS - Q/SC622-M8*12-ZN.D

Каталожный номер:B00002131

Комплект:2

Примечание:

№ на схеме:41

Наименование:EXHAUST PIPE FLANGE

Каталожный номер:S00008829

Комплект:1

Примечание:

№ на схеме:42

Наименование:EXHAUST PIPE ASSY (WELDED)

Каталожный номер:S00020372

Комплект:1

Примечание:

№ на схеме:43

Наименование:BRACKET, EXHAUST PIPE ELBOW

Каталожный номер:S00019164

Комплект:1

Примечание:

№ на схеме:44

Наименование:BRACKET, EXHAUST PIPE ELBOW

Каталожный номер:S00019165

Комплект:1

Примечание:

№ на схеме:45

Наименование:BIGGER BLACK WASHERS - Q/SC597-10*26

Каталожный номер:B00001796

Комплект:2

Примечание:

№ на схеме:46

Наименование:HEXAGON BOLTS - GB/T16674.1-M10*30-10.9-ZN.D

Каталожный номер:B00005036

Комплект:4

Примечание:

№ на схеме:47

Наименование:GASKET

Каталожный номер:S00019166

Комплект:1

Примечание:

№ на схеме:48

Наименование:CLAMP

Каталожный номер:S00019167

Комплект:1

Примечание:

№ на схеме:49

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD - GB/T6177-M6-ZN.D

Каталожный номер:B00000844

Комплект:4

Примечание:

№ на схеме:50

Наименование:RING

Каталожный номер:C12BL-5L8854

Комплект:2

Примечание:

№ на схеме:51

Наименование:EXHAUST PIPE ASSY (WELDED)

Каталожный номер:S00020545

Комплект:1

Примечание:

№ на схеме:52

Наименование:CONNECTING HOSE, PRESSURE DIFFERENCE SENSOR

Каталожный номер:S00018862

Комплект:1

Примечание:

№ на схеме:53

Наименование:CONNECTING PIPE ASSY， PRESSURE DIFFERENCE SENSOR

Каталожный номер:S00019700

Комплект:1

Примечание:

№ на схеме:54

Наименование:CONNECTOR

Каталожный номер:S00019325

Комплект:1

Примечание:

№ на схеме:55

Наименование:CLAMP - Q/SC1302-9~16

Каталожный номер:B00001585

Комплект:2

Примечание:

№ на схеме:56

Наименование:OIL INLET PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00016104

Комплект:1

Примечание:

№ на схеме:57

Наименование:OIL RETURN PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00016105

Комплект:1

Примечание:

№ на схеме:58

Наименование:TURBOCHARGER ASSY

Каталожный номер:S00014000

Комплект:1

Примечание:

№ на схеме:59

Наименование:WATER INLET PIPE ASSEMBLY, TURBOCHARGER

Каталожный номер:S00016334

Комплект:1

Примечание:

№ на схеме:60

Наименование:WATER OUTLET PIPE ASSEMBLY, TURBOCHARGER

Каталожный номер:S00016333

Комплект:1

Примечание:

№ на схеме:61

Наименование:HEXAGON BOLTS - Q/SC622-M10*30-ZN.D

Каталожный номер:B00002003

Комплект:1

Примечание:

№ на схеме:62

Наименование:WATER INLET PIPE JOINT, TURBOCHARGER

Каталожный номер:S00020783

Комплект:1

Примечание:

№ на схеме:63

Наименование:WATER PIPE JOINT CLAMP, UREA TANK

Каталожный номер:S00015489

Комплект:1

Примечание:

№ на схеме:64

Наименование:HEXAGON BOLTS - Q/SC622-M10*16-ZN.D

Каталожный номер:B00001995

Комплект:1

Примечание:

№ на схеме:65

Наименование:WATER INLET PIPE, TURBOCHARGER

Каталожный номер:S00020939

Комплект:1

Примечание:

№ на схеме:66

Наименование:O-RING SEAL

Каталожный номер:B00005179

Комплект:1

Примечание:

№ на схеме:67

Наименование:CLAMP - Q/SC1302-16~25

Каталожный номер:B00001563

Комплект:2

Примечание:

№ на схеме:68

Наименование:WASHER - Q/SC642.1-03-16

Каталожный номер:B00002195

Комплект:4

Примечание:

№ на схеме:69

Наименование:HINGE BOLT - Q/SC642.1-01-M16*1.5

Каталожный номер:B00002180

Комплект:2

Примечание:

№ на схеме:70

Наименование:INTAKE TUBE BRACKET

Каталожный номер:S00026545

Комплект:2

Примечание:

№ на схеме:71

Наименование:SPRING CLAMP

Каталожный номер:S00026623

Комплект:2

Примечание:
