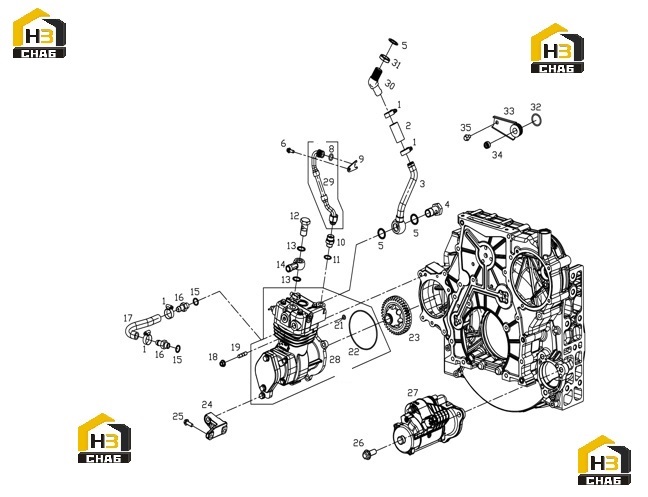

Стартер и воздушный компрессор с комплектующими

← Система электронная управления Блок цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CLAMP - Q/SC1302-18~32

Каталожный номер:B00001565

Комплект:4

Примечание:

№ на схеме:2

Наименование:HOSE

Каталожный номер:S00029295

Комплект:1

Примечание:

№ на схеме:3

Наименование:PIPE, AIR INLET-AIR COMPRESSOR

Каталожный номер:S00029259

Комплект:1

Примечание:

№ на схеме:4

Наименование:AIR COMPRESSOR BANJO BOLT

Каталожный номер:S00006191

Комплект:1

Примечание:

№ на схеме:5

Наименование:COPPER WASHER

Каталожный номер:S00026335

Комплект:3

Примечание:

№ на схеме:6

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*20

Каталожный номер:B00004368

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING - GB/T3452.1-16*3.55

Каталожный номер:B00000297

Комплект:1

Примечание:

№ на схеме:9

Наименование:CLAMP

Каталожный номер:S00009214

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONNECTOR - Q/SC642.2-03-14

Каталожный номер:B00002213

Комплект:1

Примечание:

№ на схеме:11

Наименование:COPPER WASHER - Q/SC598-20*26

Каталожный номер:B00001835

Комплект:1

Примечание:

№ на схеме:12

Наименование:BANJO BOLT - Q/SC642.1-01-M22*1.5-DAC

Каталожный номер:B00005675

Комплект:1

Примечание:

№ на схеме:13

Наименование:COPPER WASHER - Q/SC598-22*28

Каталожный номер:B00001839

Комплект:2

Примечание:

№ на схеме:14

Наименование:JOINT, AIR OUTLET PIPE-AIR COMPRESSOR

Каталожный номер:S00027582

Комплект:1

Примечание:

№ на схеме:15

Наименование:COPPER WASHER - Q/SC598-18*24

Каталожный номер:B00001831

Комплект:2

Примечание:

№ на схеме:16

Наименование:AIR COMPRESSOR WATER INLET CONNECTOR

Каталожный номер:S00011671

Комплект:2

Примечание:

№ на схеме:17

Наименование:WATER INLET PIPE, AIR COMPRESSOR

Каталожный номер:S00012332

Комплект:1

Примечание:

№ на схеме:18

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD - GB/T6177-M10-Zn.D

Каталожный номер:B00000834

Комплект:3

Примечание:

№ на схеме:19

Наименование:STUD - GB/T899-GM10-M10*25-8.8-Y

Каталожный номер:B00001098

Комплект:3

Примечание:

№ на схеме:21

Наименование:O-RING - GB/T3452.1-9.5*2.65

Каталожный номер:B00000307

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:S00011482

Комплект:1

Примечание:

№ на схеме:23

Наименование:GEAR, AIR COMPRESSOR

Каталожный номер:S00011620

Комплект:1

Примечание:

№ на схеме:24

Наименование:BRACKET, AIR COMPRESSOR

Каталожный номер:S00003884

Комплект:1

Примечание:

№ на схеме:25

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*25-DAC

Каталожный номер:B00005509

Комплект:2

Примечание:

№ на схеме:26

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M16*40-10.9-DAC

Каталожный номер:B00005545

Комплект:3

Примечание:

№ на схеме:27

Наименование:STARTER

Каталожный номер:S00017783

Комплект:1

Примечание:

№ на схеме:28

Наименование:AIR COMPRESSOR ASSY

Каталожный номер:S00008749

Комплект:1

Примечание:

№ на схеме:29

Наименование:WATER OUTLET PIPE, AIR COMPRESSOR

Каталожный номер:S00012333

Комплект:1

Примечание:

№ на схеме:30

Наименование:CONNECTOR

Каталожный номер:S00029258

Комплект:1

Примечание:

№ на схеме:31

Наименование:HYDRAULIC STEERING PUMP OIL INLET NUT

Каталожный номер:D00-314-01

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-RING SEAL - GB/T3452.1-33.5*3.55

Каталожный номер:B00005179

Комплект:1

Примечание:

№ на схеме:33

Наименование:WATER PIPE JOINT, UREA TANK

Каталожный номер:S00029094

Комплект:1

Примечание:

№ на схеме:34

Наименование:PLUG - Q/SC584.1-R1/2

Каталожный номер:B00001693

Комплект:1

Примечание:

№ на схеме:35

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*16-DAC

Каталожный номер:B00005506

Комплект:1

Примечание:
