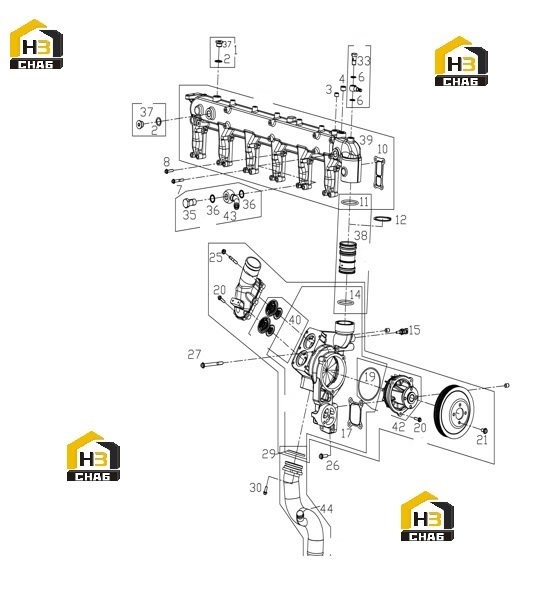

Система охлаждения

← Поддон масляный, насос масляный и трубки Система электронная управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:COPPER WASHER - Q/SC598-22*30

Каталожный номер:B00001840

Комплект:2

Примечание:

№ на схеме:3

Наименование:HEXAGON SOCKET COUNTERSUNK HEAD SCREW - Q61903

Каталожный номер:B00004769

Комплект:1

Примечание:

№ на схеме:4

Наименование:HEXAGON SOCKET COUNTERSUNK HEAD SCREW - Q61904-HZN.D

Каталожный номер:B00005092

Комплект:1

Примечание:

№ на схеме:6

Наименование:COMPOSITE HARD SEAL GASKET - Q/SC1294-16

Каталожный номер:B00001548

Комплект:2

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*55

Каталожный номер:B00004374

Комплект:12

Примечание:

№ на схеме:8

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*35

Каталожный номер:B00004163

Комплект:12

Примечание:

№ на схеме:10

Наименование:WATER RETURN MANIFOLD GASKET

Каталожный номер:S00002920

Комплект:6

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:S00006560

Комплект:1

Примечание:

№ на схеме:12

Наименование:RING RETAINER - GB/T894.1-68

Каталожный номер:B00004684

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:S00006561

Комплект:1

Примечание:

№ на схеме:15

Наименование:SENSOR, WATER TEMPERATURE

Каталожный номер:S00001283

Комплект:1

Примечание:

№ на схеме:17

Наименование:WATER PUMP OUTLET GASKET

Каталожный номер:S00006230

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:S00004840

Комплект:1

Примечание:

№ на схеме:20

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*30

Каталожный номер:B00004632

Комплект:5

Примечание:

№ на схеме:20

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*30

Каталожный номер:B00004632

Комплект:3

Примечание:

№ на схеме:21

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*20

Каталожный номер:B00004161

Комплект:4

Примечание:

№ на схеме:25

Наименование:HEXAGON NUTS WITH FLANGE - GB/T6177-M8-Y

Каталожный номер:B00000846

Комплект:1

Примечание:

№ на схеме:26

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*30

Каталожный номер:B00004352

Комплект:3

Примечание:

№ на схеме:27

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*105-ZN.D

Каталожный номер:B00004669

Комплект:3

Примечание:

№ на схеме:29

Наименование:O-RING - GB/T3452.1-65*5.3

Каталожный номер:B00004827

Комплект:1

Примечание:

№ на схеме:30

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*20-DAC

Каталожный номер:B00005558

Комплект:2

Примечание:

№ на схеме:33

Наименование:BANJO BOLT - Q/SC642.1-01-M16*1.5-ZN.D

Каталожный номер:B00005046

Комплект:1

Примечание:

№ на схеме:35

Наименование:BANJO BOLT - Q/SC642.1-01-M22*1.5-ZN.D

Каталожный номер:B00005047

Комплект:1

Примечание:

№ на схеме:36

Наименование:COMPOSITE HARD SEAL GASKET - Q/SC1294-22

Каталожный номер:B00001551

Комплект:2

Примечание:

№ на схеме:37

Наименование:PLUG - Q/SC584.2-M22*1.5

Каталожный номер:B00001707

Комплект:2

Примечание:

№ на схеме:38

Наименование:WATER PUMP RETURN ADAPTER

Каталожный номер:S00002101

Комплект:1

Примечание:

№ на схеме:39

Наименование:WATER RETURN MANIFOLD

Каталожный номер:S00002581

Комплект:1

Примечание:

№ на схеме:40

Наименование:THERMOSTAT ASSY

Каталожный номер:S00004539

Комплект:2

Примечание:

№ на схеме:41

Наименование:BLEEDING JOINT

Каталожный номер:S00004796

Комплект:1

Примечание:

№ на схеме:42

Наименование:WATER PUMP IMPELLER AND SHAFT GROUP

Каталожный номер:S00006833

Комплект:1

Примечание:

№ на схеме:43

Наименование:JOINT, WARM WATER OUTLET FROM ENGINE

Каталожный номер:S00009316

Комплект:1

Примечание:

№ на схеме:44

Наименование:WATER PUMP INLET PIPE

Каталожный номер:S00010257

Комплект:1

Примечание:
