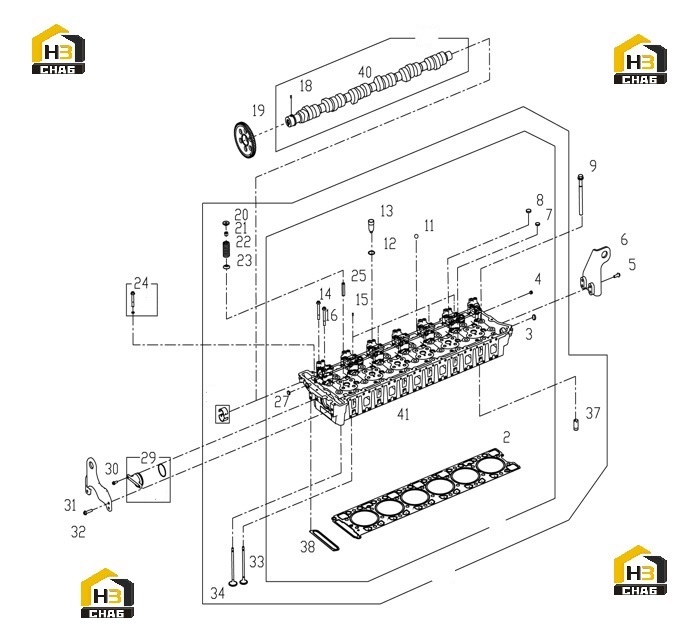

Головка блока цилиндров с комплектующими

← Блок цилиндров Коромысла и клапаны с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:CYLINDER HEAD GASKET

Каталожный номер:S00002093

Комплект:1

Примечание:

№ на схеме:3

Наименование:FOR GASKET - Q72235

Каталожный номер:B00004812

Комплект:1

Примечание:

№ на схеме:4

Наименование:PIPE PLUG

Каталожный номер:S00001687

Комплект:2

Примечание:

№ на схеме:5

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*30-10.9-DAC

Каталожный номер:B00005510

Комплект:4

Примечание:

№ на схеме:6

Наименование:ENGINE LIFTING EYE, FRONT

Каталожный номер:S00008115

Комплект:1

Примечание:

№ на схеме:7

Наименование:PLUG

Каталожный номер:S00021269

Комплект:12

Примечание:

№ на схеме:8

Наименование:PLUG

Каталожный номер:S00008843

Комплект:6

Примечание:

№ на схеме:9

Наименование:BOLT, CYLINDER HEAD

Каталожный номер:S00001567

Комплект:26

Примечание:

№ на схеме:11

Наименование:STEEL BALL - GB/T308-6.35

Каталожный номер:B00004384

Комплект:6

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:S00002387

Комплект:6

Примечание:

№ на схеме:13

Наименование:SPACING SLEEVE, INJECTOR

Каталожный номер:S00002015

Комплект:6

Примечание:

№ на схеме:14

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*90-10.9-F

Каталожный номер:B00005059

Комплект:7

Примечание:

№ на схеме:15

Наименование:DOWEL, PIN - GB/T119-A5*12

Каталожный номер:B00004382

Комплект:18

Примечание:

№ на схеме:16

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*100

Каталожный номер:B00004349

Комплект:1

Примечание:

№ на схеме:18

Наименование:DOWEL, PIN - GB/T119-A6*12

Каталожный номер:B00000121

Комплект:1

Примечание:

№ на схеме:19

Наименование:GEAR, CAMSHAFT

Каталожный номер:S00003481

Комплект:1

Примечание:

№ на схеме:20

Наименование:INTAKE SPRING, INTAKE

Каталожный номер:S00001516

Комплект:24

Примечание:

№ на схеме:21

Наименование:VALVE COLLET

Каталожный номер:S00002127

Комплект:48

Примечание:

№ на схеме:22

Наименование:VALVE SPRING

Каталожный номер:S00001801

Комплект:24

Примечание:

№ на схеме:23

Наименование:VALVE STEM SEAL

Каталожный номер:S00002065

Комплект:24

Примечание:

№ на схеме:24

Наименование:BOLT - Q/SC622-M10*75-10.9

Каталожный номер:B00002028

Комплект:2

Примечание:

№ на схеме:25

Наименование:VALVE GUIDE

Каталожный номер:S00002366

Комплект:24

Примечание:

№ на схеме:27

Наименование:PLUG

Каталожный номер:D02A-161-01

Комплект:1

Примечание:

№ на схеме:29

Наименование:BACK COVER ASSY

Каталожный номер:S00002444

Комплект:1

Примечание:

№ на схеме:30

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*20

Каталожный номер:B00004368

Комплект:2

Примечание:

№ на схеме:31

Наименование:ENGINE LIFTING EYE, REAR

Каталожный номер:S00030261

Комплект:1

Примечание:

№ на схеме:32

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*45-10.9-DAC

Каталожный номер:B00005715

Комплект:4

Примечание:

№ на схеме:33

Наименование:VALVE, INTAKE

Каталожный номер:S00001631

Комплект:12

Примечание:

№ на схеме:34

Наименование:VALVE, EXHAUST

Каталожный номер:S00002289

Комплект:12

Примечание:

№ на схеме:37

Наименование:CYLINDER HEAD WATER TUBE

Каталожный номер:S00001887

Комплект:6

Примечание:

№ на схеме:38

Наименование:GASKET, GEAR HOUSING

Каталожный номер:S00003104

Комплект:1

Примечание:

№ на схеме:40

Наименование:CAMSHAFT

Каталожный номер:S00010175

Комплект:1

Примечание:

№ на схеме:41

Наименование:CYLINDER HEAD

Каталожный номер:S00010581

Комплект:1

Примечание:
