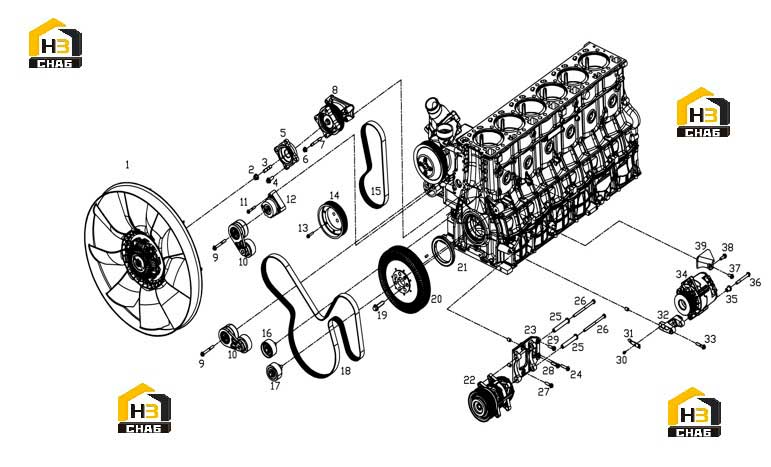

Генератор, воздушный компрессор и комплектующие вентилятора

← Маховик, корпус маховика и комплектующие Коллектор выпускной с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FAN ASSY, INFLOW TYPE

Каталожный номер:S00004649

Комплект:1

Примечание:

№ на схеме:2

Наименование:HEXAGON NUTS WITH FLANGE - GB/T6177-M12-DAC

Каталожный номер:B00005629

Комплект:4

Примечание:

№ на схеме:3

Наименование:STUD - GB/T899-GM12-M12*35-8.8-DAC

Каталожный номер:B00005661

Комплект:4

Примечание:

№ на схеме:4

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M12*30-DAC

Каталожный номер:B00005532

Комплект:4

Примечание:

№ на схеме:5

Наименование:SPACER, FAN

Каталожный номер:S00007627

Комплект:1

Примечание:

№ на схеме:6

Наименование:HEXAGON NUTS WITH FLANGE - GB/T6177-M10-Y

Каталожный номер:B00000833

Комплект:4

Примечание:

№ на схеме:7

Наименование:STUD - GB/T899-M10*60-8.8-Y

Каталожный номер:B00001150

Комплект:4

Примечание:

№ на схеме:8

Наименование:FAN BEARING HOUSING

Каталожный номер:S00007320

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*80-10.9

Каталожный номер:B00004630

Комплект:1

Примечание:

№ на схеме:10

Наименование:TENSIONER ASSY

Каталожный номер:S00001661

Комплект:1

Примечание:

№ на схеме:11

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*50

Каталожный номер:B00004373

Комплект:3

Примечание:

№ на схеме:12

Наименование:BRACKET, TENSIONER

Каталожный номер:S00006515

Комплект:1

Примечание:

№ на схеме:13

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*35

Каталожный номер:B00004163

Комплект:7

Примечание:

№ на схеме:14

Наименование:PULLEY, CRANKSHAFT

Каталожный номер:S00001908

Комплект:1

Примечание:

№ на схеме:15

Наименование:BELT, FAN

Каталожный номер:S00007330

Комплект:1

Примечание:

№ на схеме:16

Наименование:IDLER ASSY

Каталожный номер:S00001981

Комплект:1

Примечание:

№ на схеме:17

Наименование:IDLER ASSY

Каталожный номер:S00002524

Комплект:1

Примечание:

№ на схеме:18

Наименование:PULLEY, FRONT END

Каталожный номер:S00006130

Комплект:1

Примечание:

№ на схеме:19

Наименование:CRANKSHAFT DAMPER BOLT

Каталожный номер:S00001894

Комплект:7

Примечание:

№ на схеме:20

Наименование:CRANKSHAFT DAMPER ASSY

Каталожный номер:S00001702

Комплект:1

Примечание:

№ на схеме:21

Наименование:CRANKSHAFT SEAL, FRONT

Каталожный номер:S00001972

Комплект:1

Примечание:

№ на схеме:22

Наименование:AIR CONDITIONING COMPRESSOR

Каталожный номер:S00004651

Комплект:1

Примечание:

№ на схеме:23

Наименование:BRACKET, AIR CONDITIONER COMPRESSOR

Каталожный номер:S00008378

Комплект:1

Примечание:

№ на схеме:24

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M10*40-10.9

Каталожный номер:B00002008

Комплект:1

Примечание:

№ на схеме:25

Наименование:AC COMPRESSOR BRACKET SPACER

Каталожный номер:S00008438

Комплект:2

Примечание:

№ на схеме:26

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T5782-M10*(150)-10.9

Каталожный номер:B00000377

Комплект:2

Примечание:

№ на схеме:27

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*30-10.9

Каталожный номер:B00004580

Комплект:1

Примечание:

№ на схеме:28

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*35-10.9

Каталожный номер:B00004353

Комплект:1

Примечание:

№ на схеме:29

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*25-10.9

Каталожный номер:B00004350

Комплект:1

Примечание:

№ на схеме:30

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M6*10-10.9-HDAC

Каталожный номер:B00005110

Комплект:2

Примечание:

№ на схеме:31

Наименование:TIMEING POINTER

Каталожный номер:S00007536

Комплект:1

Примечание:

№ на схеме:32

Наименование:ALTERNATOR BRACKET

Каталожный номер:S00002651

Комплект:1

Примечание:

№ на схеме:33

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*45-10.9-HDAC

Каталожный номер:B00005159

Комплект:2

Примечание:

№ на схеме:34

Наименование:ALTERNATOR

Каталожный номер:S00002564

Комплект:1

Примечание:

№ на схеме:35

Наименование:SPACER, ADJUSTING SLEEVE-ALTERNATOR

Каталожный номер:S00001851

Комплект:1

Примечание:

№ на схеме:36

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*90-10.9-DAC

Каталожный номер:B00005691

Комплект:1

Примечание:

№ на схеме:37

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M10*20-ZN.D

Каталожный номер:B00001998

Комплект:2

Примечание:

№ на схеме:38

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*30-10.9-HDAC

Каталожный номер:B00005111

Комплект:1

Примечание:

№ на схеме:39

Наименование:ALTERNATOR BRACE ASSY

Каталожный номер:S00006571

Комплект:1

Примечание:
