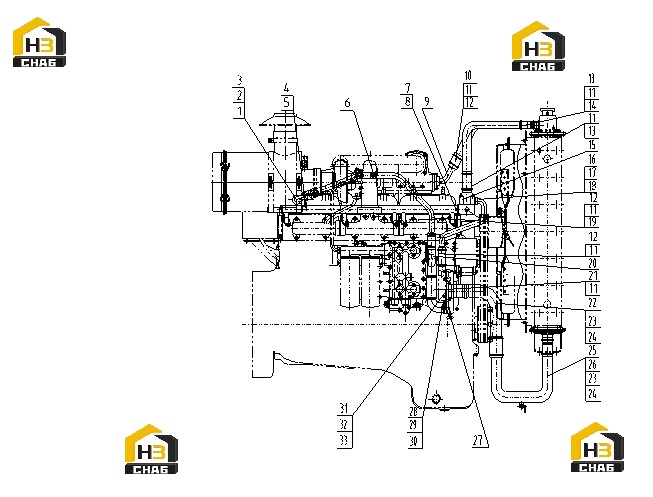

Трубопровод охлаждения g24-000-16+d
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:G24-010-01+A
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:761-24-050B+B
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:B00001999
Комплект:2
Примечание:Q/SC622-M10*25
№ на схеме:9
Каталожный номер:G24-011-01+A
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:B00002365
Комплект:4
Примечание:Q/SC646-38*100
№ на схеме:13
Каталожный номер:B00002391
Комплект:3
Примечание:Q/SC646-45*100
№ на схеме:15
Каталожный номер:G24-016-01+B
Комплект:1
Примечание:
№ на схеме:15.1
Каталожный номер:G24-116-03A+A
Комплект:1
Примечание:
№ на схеме:15.3
Каталожный номер:B00001716
Комплект:1
Примечание:Q/SC585-R1/2
№ на схеме:16
Каталожный номер:G24-003-09+A
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:B00002134
Комплект:2
Примечание:Q/SC622-M8*20
№ на схеме:21
Каталожный номер:B00002408
Комплект:1
Примечание:Q/SC646-51*145
№ на схеме:23
Каталожный номер:B00002439
Комплект:3
Примечание:Q/SC646-64*100
№ на схеме:25
Каталожный номер:G24-006-07+A
Комплект:1
Примечание:
№ на схеме:30
Каталожный номер:B00002007
Комплект:2
Примечание:Q/SC622-M10*40
№ на схеме:31
Каталожный номер:G24-121-01+A
Комплект:1
Примечание:
№ на схеме:33
Каталожный номер:B00002001
Комплект:2
Примечание:Q/SC622-M10*30
