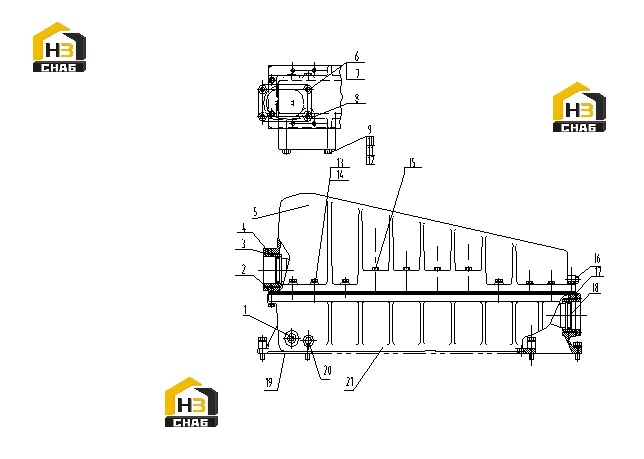

Охладитель промежуточный c61az-4n8267+a

← Турбонагнетатель g38-000-31a+a Радиатор g67-000-31+a →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PIPE PLUG

Каталожный номер:2B0858+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:WATER HOSE

Каталожный номер:9L5903+A

Комплект:2

Примечание:

№ на схеме:3

Наименование:SEAL-O RING

Каталожный номер:6L1648+A

Комплект:2

Примечание:

№ на схеме:4

Наименование:GASKET

Каталожный номер:2W3679+B

Комплект:2

Примечание:

№ на схеме:5

Наименование:COVER ASSY, INTERCOOLER

Каталожный номер:9N0847+A

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPACER

Каталожный номер:4N0205+B

Комплект:4

Примечание:

№ на схеме:7

Наименование:HEXAGON HEAD BOLT

Каталожный номер:U311A-0310219+A

Комплект:4

Примечание:

№ на схеме:8

Наименование:HEXAGON HEAD BOLT

Каталожный номер:U311A-0343557+A

Комплект:4

Примечание:

№ на схеме:9

Наименование:HEXAGON HEAD BOLT

Каталожный номер:U311A-0L2070+A

Комплект:4

Примечание:

№ на схеме:10

Наименование:PLAIN WASHER

Каталожный номер:5M2894+B

Комплект:16

Примечание:

№ на схеме:11

Наименование:FLANGE

Каталожный номер:9L2625+A

Комплект:1

Примечание:

№ на схеме:12

Наименование:GASKET

Каталожный номер:1N9372+A

Комплект:1

Примечание:

№ на схеме:13

Наименование:HEXAGON HEAD BOLT

Каталожный номер:U311A-1A9579+A

Комплект:20

Примечание:

№ на схеме:14

Наименование:PLAIN WASHER

Каталожный номер:U382A-9M1974+A

Комплект:24

Примечание:

№ на схеме:15

Наименование:HEXAGON HEAD BOLT

Каталожный номер:U311A-1D4539+A

Комплект:4

Примечание:

№ на схеме:16

Наименование:PIPE PLUG

Каталожный номер:5M6214+A

Комплект:1

Примечание:

№ на схеме:17

Наименование:GASKET

Каталожный номер:9L5908+B

Комплект:2

Примечание:

№ на схеме:18

Наименование:INTERCOOLER CORE ASSY

Каталожный номер:7W0491+A

Комплект:1

Примечание:

№ на схеме:19

Наименование:GASKET

Каталожный номер:5S6735+B

Комплект:2

Примечание:

№ на схеме:20

Наименование:PIPE PLUG

Каталожный номер:5M6213+A

Комплект:1

Примечание:

№ на схеме:21

Наименование:INTERCOOLER HOUSING

Каталожный номер:9L6765+A

Комплект:1

Примечание:
