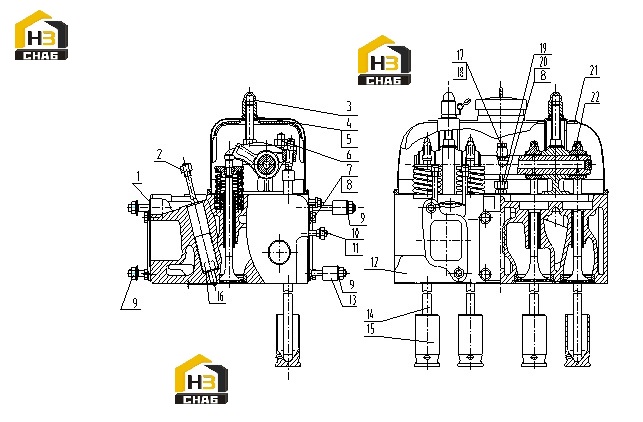

Головка блока цилиндров g04-000-11+e

← Поддон масляный g03-000-04+b Поршень и шатун g05-000-02+b →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INTAKE MANIFOLD GASKET

Каталожный номер:761G-04-014B+B

Комплект:2

Примечание:

№ на схеме:2

Наименование:SMALL HEX HEAD NUT

Каталожный номер:B00001883

Комплект:4

Примечание:Q/SC610.1-M10

№ на схеме:3

Наименование:CAP NUT

Каталожный номер:761G-04-092C+A

Комплект:2

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:761G-04-078A+A

Комплект:2

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:761G-04-079A+A

Комплект:2

Примечание:

№ на схеме:6

Наименование:HEX FLANGE-FACE NUT

Каталожный номер:B00000836

Комплект:4

Примечание:GB/T6177-M12-Y

№ на схеме:7

Наименование:EXHAUST PIPE GASKET

Каталожный номер:761G-04-015A+B

Комплект:2

Примечание:

№ на схеме:8

Наименование:SHIM, EXHAUST MANIFOLD

Каталожный номер:761G-04-098+A

Комплект:2

Примечание:

№ на схеме:9

Наименование:HEX FLANGE-FACE NUT

Каталожный номер:B00000833

Комплект:8

Примечание:GB/T6177-M10-Y

№ на схеме:10

Наименование:SMALL HEX HEAD NUT

Каталожный номер:B00001891

Комплект:4

Примечание:Q/SC610.1-M8

№ на схеме:11

Наименование:SPRING WASHER

Каталожный номер:B00001253

Комплект:4

Примечание:GB/T93-8

№ на схеме:12

Наименование:CYLINDER HEAD ASSY (ASSEMBLED)

Каталожный номер:G04-001-08+F

Комплект:1

Примечание:

№ на схеме:12.10

Наименование:INTAKE VALVE GUIDE

Каталожный номер:761Z-04-008A+A

Комплект:2

Примечание:

№ на схеме:12.1

Наименование:COLLET

Каталожный номер:761-04-034A+B

Комплект:8

Примечание:

№ на схеме:12.11

Наименование:VALVE ROTATOR (ASSEMBLED)

Каталожный номер:761Z-04-060+A

Комплект:2

Примечание:

№ на схеме:12.12

Наименование:VALVE SPRING (SMALL)

Каталожный номер:763C-04-006A+A

Комплект:4

Примечание:

№ на схеме:12.13

Наименование:VALVE SPRING (LARGE)

Каталожный номер:763C-04-007A+A

Комплект:4

Примечание:

№ на схеме:12.14

Наименование:INTAKE VALVE SEAT INSERT

Каталожный номер:763C-04-013+A

Комплект:2

Примечание:

№ на схеме:12.15

Наименование:EXHAUST VALVE SEAT INSERT

Каталожный номер:763CA-04-002A+A

Комплект:2

Примечание:

№ на схеме:12.16

Наименование:INTAKE VALVE

Каталожный номер:A761Z-04-004+A

Комплект:2

Примечание:

№ на схеме:12.17

Наименование:STUD

Каталожный номер:B00001100

Комплект:4

Примечание:GB/T899-GM10-M10*30-8.8-Y

№ на схеме:12.18

Наименование:STUD

Каталожный номер:B00001131

Комплект:2

Примечание:GB/T899-GM12-M12*90-8.8-Y

№ на схеме:12.19

Наименование:STUD

Каталожный номер:B00001136

Комплект:4

Примечание:GB/T899-GM12-M8*20-8.8-Y

№ на схеме:12.20

Наименование:HEX HEAD BOLT

Каталожный номер:B00002132

Комплект:8

Примечание:Q/SC622-M8*16

№ на схеме:12.2

Наименование:GASKET

Каталожный номер:761G-04-083A+B

Комплект:2

Примечание:

№ на схеме:12.21

Наименование:CYLINDER HEAD ASSY (MACHINED)

Каталожный номер:G04-003-02+B

Комплект:1

Примечание:

№ на схеме:12.22

Наименование:EXHAUST VALVE

Каталожный номер:G04-104-02+B

Комплект:2

Примечание:

№ на схеме:12.23

Наименование:INTAKE VALVE SEAT

Каталожный номер:G04-106-01+A

Комплект:2

Примечание:

№ на схеме:12.3

Наименование:BLOCK COVER

Каталожный номер:761G-04-084B+A

Комплект:2

Примечание:

№ на схеме:12.4

Наименование:VALVE COLLET

Каталожный номер:761G-04-091A+A

Комплект:4

Примечание:

№ на схеме:12.5

Наименование:INTAKE VALVE GUIDE

Каталожный номер:761G-04-101A+A

Комплект:2

Примечание:

№ на схеме:12.6

Наименование:INJECTOR STUD

Каталожный номер:761G-04-102+B

Комплект:8

Примечание:

№ на схеме:12.7

Наименование:EXHAUST VALVE STEM SEAL

Каталожный номер:761G-04-104A+A

Комплект:2

Примечание:

№ на схеме:12.8

Наименование:INTAKE VALVE SEAT INSERT

Каталожный номер:761JZ-04-003+A

Комплект:2

Примечание:

№ на схеме:12.9

Наименование:STUD

Каталожный номер:761W-04-008B+A

Комплект:2

Примечание:

№ на схеме:13

Наименование:SLEEVE PIPE

Каталожный номер:765Z-04-001+B

Комплект:4

Примечание:

№ на схеме:14

Наименование:PUSH ROD

Каталожный номер:G04-102-02+B

Комплект:4

Примечание:

№ на схеме:15

Наименование:TAPPET

Каталожный номер:G04-101-01+A

Комплект:4

Примечание:

№ на схеме:16

Наименование:GASKET

Каталожный номер:761-04-051+A

Комплект:2

Примечание:

№ на схеме:17

Наименование:BANJO BOLT

Каталожный номер:B00002232

Комплект:1

Примечание:Q/SC642.3-1-M8*1*22

№ на схеме:18

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001555

Комплект:3

Примечание:Q/SC1294-8

№ на схеме:19

Наименование:OIL FILLER TUBE ASSY (WELDED)

Каталожный номер:765IA-04-020A+A

Комплект:1

Примечание:

№ на схеме:20

Наименование:T-TYPE CONNECTOR

Каталожный номер:765IA-04-003+A

Комплект:1

Примечание:

№ на схеме:21

Наименование:VALVE COVER ASSY (ASSEMBLED)

Каталожный номер:765IA-04-030+A

Комплект:1

Примечание:

№ на схеме:21.1

Наименование:ELEMENT ASSY

Каталожный номер:761G-02-040A+A

Комплект:1

Примечание:

№ на схеме:21.2

Наименование:CONNECTOR

Каталожный номер:763C-04-012+A

Комплект:1

Примечание:

№ на схеме:21.3

Наименование:WASHER

Каталожный номер:763C-04-015+A

Комплект:1

Примечание:

№ на схеме:21.4

Наименование:COVER ASSY (RIVETED), FUMES DISPOSAL

Каталожный номер:763C-04-060+A

Комплект:1

Примечание:

№ на схеме:21.5

Наименование:SEAL RING ASSY, VALVE COVER

Каталожный номер:765IA-04-040+A

Комплект:1

Примечание:

№ на схеме:22

Наименование:LEFT ROCKER ARM AND ROCKER SEAT ASSY (ASSEMBLED)

Каталожный номер:G04-002-01+B

Комплект:3

Примечание:
