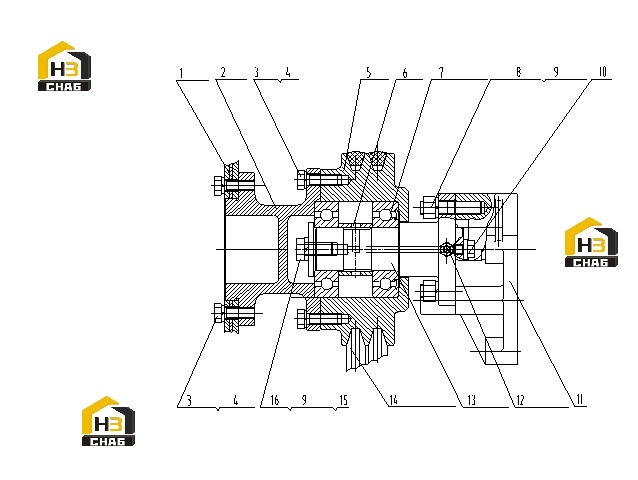

Вентилятор с комплектующими g16-000-17+a
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:C16DB-1N3586
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:B00001973
Комплект:6
Примечание:GB/T5783-M10*30
№ на схеме:4
Каталожный номер:B00001253
Комплект:6
Примечание:GB/T93-10
№ на схеме:6
Каталожный номер:G16-110-01+A
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:B00000241
Комплект:2
Примечание:GB/T276-6308-Z
№ на схеме:8
Каталожный номер:B00000772
Комплект:4
Примечание:GB/T6170-M12-Y
№ на схеме:9
Каталожный номер:B00001239
Комплект:5
Примечание:GB/T93-12
№ на схеме:10
Каталожный номер:B00001724
Комплект:1
Примечание:Q/SC587.1-M10*1
№ на схеме:12
Каталожный номер:B00000064
Комплект:1
Примечание:GB/T1152-M10*1
№ на схеме:14
Каталожный номер:B00001355
Комплект:2
Примечание:GB12732-AV17*1600
№ на схеме:15
Каталожный номер:B00001802
Комплект:1
Примечание:Q/SC597-12*50
№ на схеме:16
Каталожный номер:B00000538
Комплект:1
Примечание:GB/T5783-M12*25
