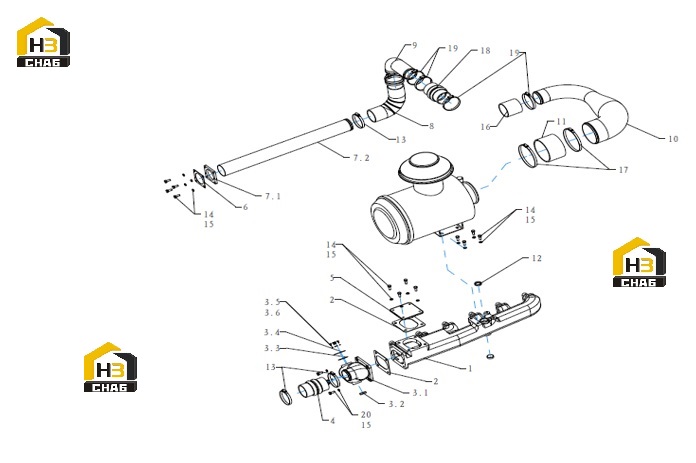

Система впуска воздуха g12-000-14+a

← Стартер и генератор с комплектующими g11-000-11a+b Коллектор выпускной g13-000-06+a →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INTAKE MANIFOLD

Каталожный номер:G12-102-03+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET

Каталожный номер:A765B-12-003+A

Комплект:1

Примечание:

№ на схеме:3

Наименование:INTAKE ELBOW ASSY (ASSEMBLED)

Каталожный номер:G12-005-01+A

Комплект:1

Примечание:

№ на схеме:3.1

Наименование:INTAKE ELBOW

Каталожный номер:G12-104-02+A

Комплект:1

Примечание:

№ на схеме:3.2

Наименование:CUP PLUG

Каталожный номер:761G-12-004+A

Комплект:1

Примечание:

№ на схеме:3.3

Наименование:GASKET

Каталожный номер:A765B-12-008+A

Комплект:1

Примечание:

№ на схеме:3.4

Наименование:CUP PLUG

Каталожный номер:A765B-12-009+A

Комплект:1

Примечание:

№ на схеме:3.5

Наименование:HEX HEAD BOLT

Каталожный номер:B00000582

Комплект:4

Примечание:GB/T5783-M4*12

№ на схеме:3.6

Наименование:STANDARD SPRING WASHER

Каталожный номер:B00001250

Комплект:4

Примечание:GB/T93-4

№ на схеме:4

Наименование:WATER HOSE

Каталожный номер:G12-109-05+A

Комплект:1

Примечание:

№ на схеме:5

Наименование:COVER

Каталожный номер:A765B-12-004+A

Комплект:1

Примечание:

№ на схеме:6

Наименование:GASKET

Каталожный номер:G12-108-02+A

Комплект:1

Примечание:

№ на схеме:7

Наименование:INTAKE ELBOW ASSY (WELDED)

Каталожный номер:G12-002-03+A

Комплект:1

Примечание:

№ на схеме:7.1

Наименование:INTAKE TUBE EXTENSION FLANGE

Каталожный номер:G12-107-02+B

Комплект:1

Примечание:

№ на схеме:7.2

Наименование:INTAKE TUBE EXTENSION

Каталожный номер:G12-105-06+B

Комплект:1

Примечание:

№ на схеме:8

Наименование:WATER HOSE

Каталожный номер:G12-109-06+A

Комплект:2

Примечание:

№ на схеме:9

Наименование:INTAKE TUBE EXTENSION

Каталожный номер:G12-111-03+B

Комплект:1

Примечание:

№ на схеме:10

Наименование:INTAKE TUBE EXTENSION

Каталожный номер:G12-111-03+B

Комплект:1

Примечание:

№ на схеме:11

Наименование:WATER HOSE

Каталожный номер:C12BL-12BL034+A

Комплект:1

Примечание:

№ на схеме:12

Наименование:CUP PLUG

Каталожный номер:761G-12-004+A

Комплект:2

Примечание:

№ на схеме:13

Наименование:CLAMP

Каталожный номер:B00001583

Комплект:4

Примечание:Q/SC1302-78~101

№ на схеме:14

Наименование:HEX HEAD BOLT

Каталожный номер:B00000505

Комплект:12

Примечание:GB/T5783-M10*25

№ на схеме:15

Наименование:STANDARD SPRING WASHER

Каталожный номер:B00001237

Комплект:16

Примечание:GB/T93-10

№ на схеме:16

Наименование:WATER HOSE

Каталожный номер:B00001633

Комплект:1

Примечание:Q/SC1372-89*80

№ на схеме:17

Наименование:CLAMP

Каталожный номер:B00001562

Комплект:2

Примечание:Q/SC1302-143~165

№ на схеме:18

Наименование:WATER HOSE

Каталожный номер:B00001629

Комплект:1

Примечание:Q/SC1372-80*80

№ на схеме:19

Наименование:CLAMP

Каталожный номер:B00001586

Комплект:2

Примечание:Q/SC1302-91~114

№ на схеме:20

Наименование:HEX HEAD BOLT

Каталожный номер:B00000509

Комплект:4

Примечание:GB/T5783-M10*30
