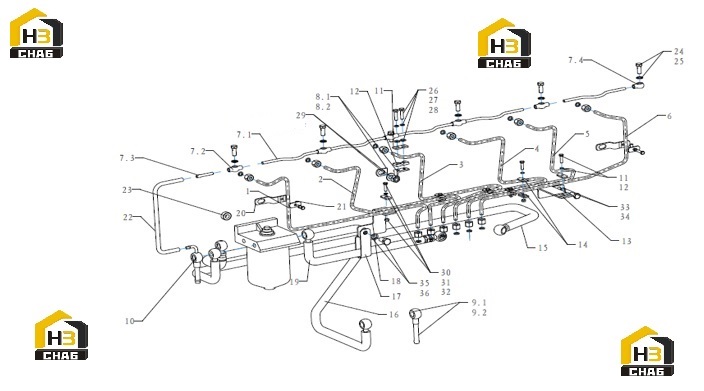

Трубопровод топливный g26-000-07+e
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:G26-001-03+A
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:G26-002-03+A
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:G26-003-03+A
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:G26-004-03+A
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:G26-005-03+A
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:G26-006-03+A
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:761-26A-010+A
Комплект:1
Примечание:
№ на схеме:7.4
Каталожный номер:B00002188
Комплект:1
Примечание:Q/SC642.1-02-14.2
№ на схеме:8
Каталожный номер:A762ZA-26-010+A
Комплект:6
Примечание:
№ на схеме:8.2
Каталожный номер:A762ZA-26-001+A
Комплект:6
Примечание:
№ на схеме:9
Каталожный номер:771-26-180+A
Комплект:1
Примечание:
№ на схеме:9.1
Каталожный номер:B00002188
Комплект:1
Примечание:Q/SC642.1-02-14.2
№ на схеме:10
Каталожный номер:761-26A-020+A
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:771-26-014+A
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:771-26-015+A
Комплект:1
Примечание:
№ на схеме:20
Каталожный номер:G26-007-01+A
Комплект:2
Примечание:
№ на схеме:24
Каталожный номер:B00002232
Комплект:6
Примечание:Q/SC642.3-1-M8*1*2
№ на схеме:25
Каталожный номер:B00001555
Комплект:12
Примечание:Q/SC1294-8
№ на схеме:26
Каталожный номер:B00000611
Комплект:12
Примечание:GB/T5783-M6*25
№ на схеме:27
Каталожный номер:B00001252
Комплект:12
Примечание:GB/T93-6
№ на схеме:28
Каталожный номер:B00001297
Комплект:12
Примечание:GB/T97.1-6-200HV-Y
№ на схеме:29
Каталожный номер:B00001275
Комплект:6
Примечание:GB/T97.1-10-200HV-Y
№ на схеме:30
Каталожный номер:B00000591
Комплект:8
Примечание:GB/T5783-M5*20
№ на схеме:31
Каталожный номер:B00001251
Комплект:8
Примечание:GB/T93-5
№ на схеме:32
Каталожный номер:B00000787
Комплект:8
Примечание:GB/T6170-M5-YI
№ на схеме:33
Каталожный номер:B00000631
Комплект:1
Примечание:GB/T5783-M8*20
№ на схеме:34
Каталожный номер:B00001253
Комплект:1
Примечание:GB/T93-8
№ на схеме:35
Каталожный номер:B00001237
Комплект:1
Примечание:GB/T93-10
№ на схеме:36
Каталожный номер:B00000631
Комплект:1
Примечание:GB/T5783-M10*20
