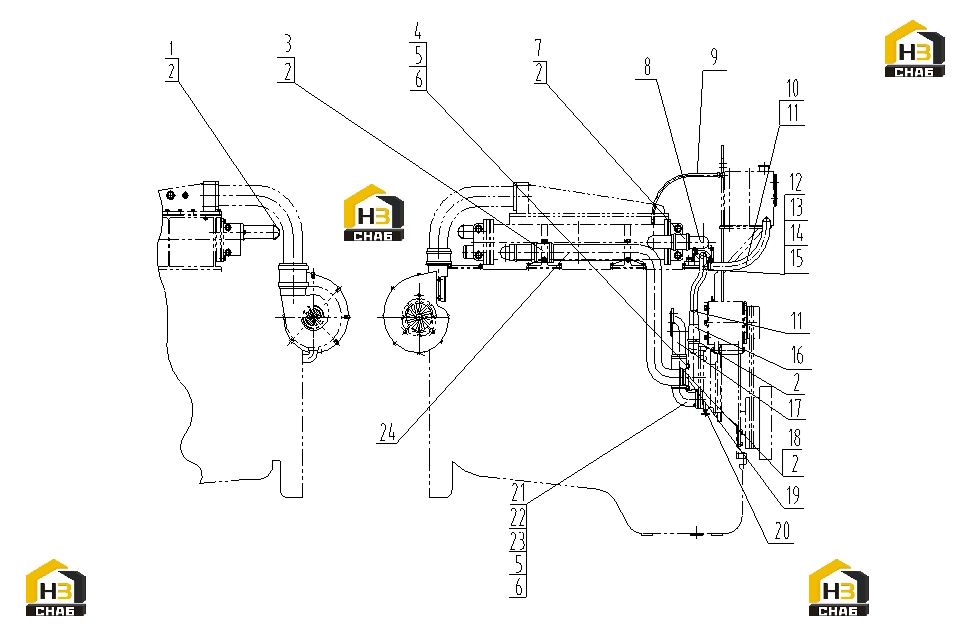

Трубопровод системы охлаждения

Каталожный номер:B00002398

Комплект:1

Примечание:Q/SC646-45*250

№ на схеме:2

Наименование:CLAMP

Каталожный номер:B00001573

Комплект:10

Примечание:Q/SC1302-40~64

№ на схеме:3

Каталожный номер:B00002395

Комплект:1

Примечание:Q/SC646-45*150

№ на схеме:4

Каталожный номер:B00000509

Комплект:2

Примечание:GB/T5783-M10*30

№ на схеме:5

Наименование:SPRING WASHER

Каталожный номер:B00001237

Комплект:4

Примечание:GB/T93-10

№ на схеме:6

Наименование:STAMPED WASHER

Каталожный номер:B00001766

Комплект:4

Примечание:Q/SC596-10*18

№ на схеме:7

Каталожный номер:B00002391

Комплект:1

Примечание:Q/SC646-45*100

№ на схеме:8

Наименование:THERMOSTAT ASSY

Каталожный номер:G24-004-12+A

Комплект:1

Примечание:

№ на схеме:8.1

Каталожный номер:761-24-004A+A

Комплект:2

Примечание:

№ на схеме:8.2

Наименование:THERMOSTAT, WAX

Каталожный номер:761G-24-003B+A

Комплект:2

Примечание:

№ на схеме:8.3

Каталожный номер:761G-24-006B+A

Комплект:1

Примечание:

№ на схеме:8.4

Наименование:ADJUST GASKET

Каталожный номер:761G-24-041+A

Комплект:1

Примечание:

№ на схеме:8.5

Наименование:HOUSING, THERMOSTAT

Каталожный номер:G24-116-02+A

Комплект:1

Примечание:

№ на схеме:8.6

Наименование:BASE, THERMOSTAT

Каталожный номер:G24-145-01+A

Комплект:1

Примечание:

№ на схеме:8.7

Каталожный номер:B00000392

Комплект:4

Примечание:GB/T5782-M10*60

№ на схеме:8.8

Наименование:SPRING WASHER

Каталожный номер:B00001237

Комплект:4

Примечание:GB/T93-10

№ на схеме:8.9

Наименование:SQUARE HEAD CONE PIPE PLUG

Каталожный номер:B00001716

Комплект:1

Примечание:Q/SC585-R1/2

№ на схеме:9

Наименование:AIR DISCHARGING PIPE

Каталожный номер:G24-151-01+B

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:B00002321

Комплект:1

Примечание:Q/SC646-19*380

№ на схеме:11

Наименование:CLAMP

Каталожный номер:B00001569

Комплект:3

Примечание:Q/SC1302-21~44

№ на схеме:12

Наименование:WATER PIPE ASSY (WELDED)

Каталожный номер:G24-003-05+B

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:761G-24-044+A

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:B00000631

Комплект:2

Примечание:GB/T5783-M8*20

№ на схеме:15

Наименование:SPRING WASHER

Каталожный номер:B00001253

Комплект:2

Примечание:GB/T93-8

№ на схеме:16

Каталожный номер:G24-142-01+A

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:G24-109-01+A

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:B00002408

Комплект:1

Примечание:Q/SC646-51*145

№ на схеме:19

Каталожный номер:G24-113-01+A

Комплект:1

Примечание:

№ на схеме:20

Наименование:WATER DRAIN COCK

Каталожный номер:741G-02-004+A

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:G24-110-01A+A

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:G18-107-01+A

Комплект:1

Примечание:

№ на схеме:23
