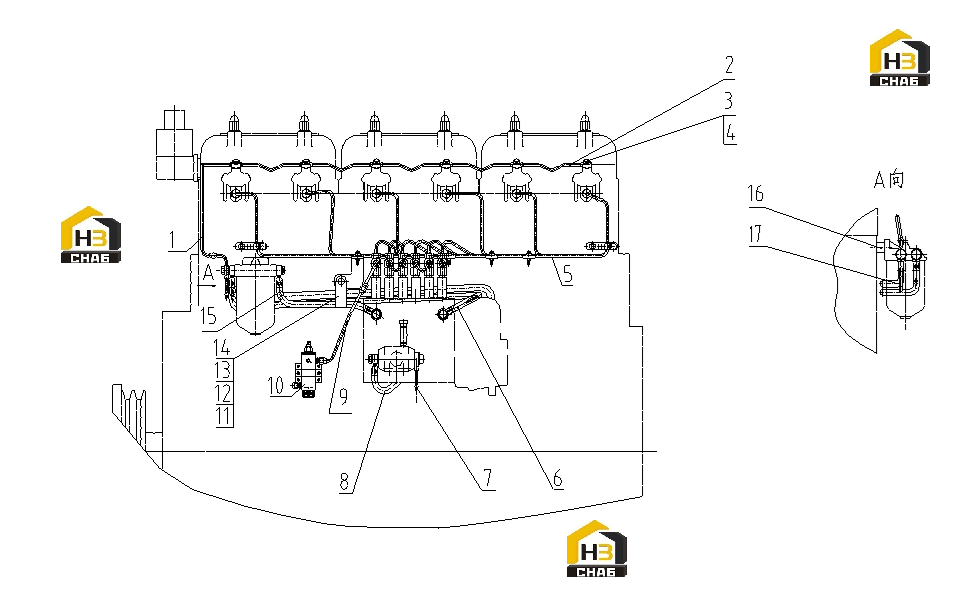

Трубопровод топливный

← Трубопровод системы охлаждения Система электрическая двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLASTIC HOSE,INJECTOR LEAK-OFF

Каталожный номер:761G-26A-007+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:FUEL RETURN PIPE ASSY (WELDED)

Каталожный номер:761-26A-010+A

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:B00002232

Комплект:6

Примечание:Q/SC642.3-1-M8*1*22

№ на схеме:4

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001555

Комплект:12

Примечание:Q/SC1294-8

№ на схеме:5

Наименование:HIGH PRESSURE FUEL PIPE ASSY

Каталожный номер:G26-010-01+A

Комплект:1

Примечание:

№ на схеме:5.10

Наименование:PIPE CLAMP ASSY

Каталожный номер:G26-009-02+A

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.1 CYLINDER

Каталожный номер:G26-001-06+A

Комплект:1

Примечание:

№ на схеме:5.11

Наименование:SPRING WASHER

Каталожный номер:B00001251

Комплект:2

Примечание:GB/T93-5

№ на схеме:5.12

Наименование:BOLT

Каталожный номер:B00000631

Комплект:2

Примечание:GB/T5783-M5*25

№ на схеме:5.13

Наименование:NUT

Каталожный номер:B00000787

Комплект:2

Примечание:GB/T6170-M5-Y

№ на схеме:5.14

Наименование:BOLT

Каталожный номер:B00002232

Комплект:6

Примечание:Q/SC642.3-1-M8*1*22

№ на схеме:5.15

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001555

Комплект:12

Примечание:Q/SC1294-8

№ на схеме:5.16

Наименование:CLAMP

Каталожный номер:G26-116-02+A

Комплект:2

Примечание:

№ на схеме:5.2

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.2 CYLINDER

Каталожный номер:G26-002-06+A

Комплект:1

Примечание:

№ на схеме:5.3

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.3 CYLINDER

Каталожный номер:G26-003-06+A

Комплект:1

Примечание:

№ на схеме:5.4

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.4 CYLINDER

Каталожный номер:G26-004-06+A

Комплект:1

Примечание:

№ на схеме:5.5

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.5 CYLINDER

Каталожный номер:G26-005-06+A

Комплект:1

Примечание:

№ на схеме:5.6

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.6 CYLINDER

Каталожный номер:G26-006-06+A

Комплект:1

Примечание:

№ на схеме:5.7

Наименование:CLAMP ASSY (WELDED)

Каталожный номер:G26-007-02+A

Комплект:2

Примечание:

№ на схеме:5.8

Наименование:FUEL LEAKAGE COLLECTING PIPE ASSY

Каталожный номер:G26-008-01+B

Комплект:1

Примечание:

№ на схеме:5.9

Наименование:PIPE CLAMP ASSY

Каталожный номер:G26-009-01+A

Комплект:3

Примечание:

№ на схеме:6

Наименование:FUEL PIPE, LOW PRESSURE

Каталожный номер:771-26-014+A

Комплект:1

Примечание:

№ на схеме:7

Наименование:FUEL RETURN PIPE ASSY (WELDED)

Каталожный номер:771-26-180+A

Комплект:1

Примечание:

№ на схеме:8

Наименование:FUEL HOSE

Каталожный номер:763G-26-001A+A

Комплект:1

Примечание:

№ на схеме:9

Наименование:PIPELINE COMPONENTS

Каталожный номер:D100X-011-02+A

Комплект:1

Примечание:

№ на схеме:10

Наименование:ALARM ASSY, FUEL LEAKAGE

Каталожный номер:D100X-011-01+B

Комплект:1

Примечание:

№ на схеме:11

Наименование:CLAMP

Каталожный номер:G26-104-01+A

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING WASHER

Каталожный номер:B00001237

Комплект:1

Примечание:GB/T93-10

№ на схеме:13

Наименование:BOLT

Каталожный номер:B00001910

Комплект:1

Примечание:Q/SC611.1-M10*28

№ на схеме:14

Наименование:CLAMP

Каталожный номер:G26-114-01+A

Комплект:1

Примечание:

№ на схеме:15

Наименование:FUEL PIPE, LOW PRESSURE

Каталожный номер:771-26-015+A

Комплект:1

Примечание:

№ на схеме:16

Наименование:SPACER

Каталожный номер:765KB-02-002+A

Комплект:2

Примечание:

№ на схеме:17

Наименование:FUEL RETURN PIPE ASSY (WELDED)

Каталожный номер:761-26A-020+A

Комплект:1

Примечание:
