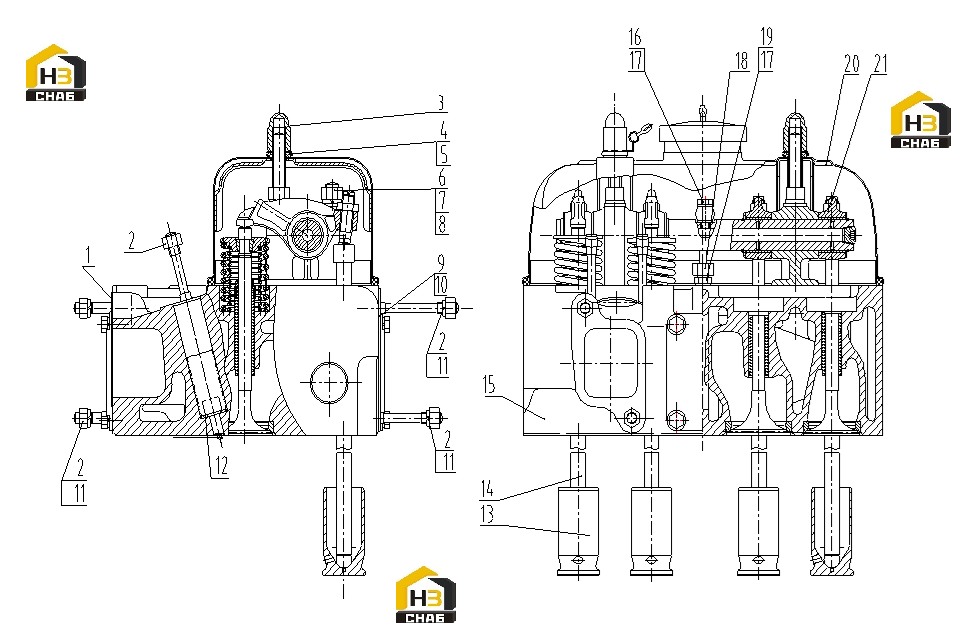

Головка блока цилиндров

← Поддон масляный Поршень и шатун →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GASKET, AIR INTAKE PIPE

Каталожный номер:761G-04-014B+B

Комплект:2

Примечание:

№ на схеме:2

Наименование:SMALL HEX HEAD NUT

Каталожный номер:B00001883

Комплект:12

Примечание:Q/SC610.1-M10

№ на схеме:3

Наименование:NUT

Каталожный номер:761G-04-092C+A

Комплект:2

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:761G-04-078A+A

Комплект:2

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:761G-04-079A+A

Комплект:2

Примечание:

№ на схеме:6

Наименование:NUT

Каталожный номер:B00000772

Комплект:4

Примечание:GB/T6170-M12-Y

№ на схеме:7

Наименование:STANDARD SPRING WASHE

Каталожный номер:B00001239

Комплект:4

Примечание:GB/T93-12

№ на схеме:8

Наименование:STAMPED WASHER

Каталожный номер:B00001772

Комплект:4

Примечание:Q/SC596-12*22

№ на схеме:9

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:761G-04-015A+B

Комплект:2

Примечание:

№ на схеме:10

Наименование:SHIM, EXHAUST MANIFOLD

Каталожный номер:761-04-015+A

Комплект:2

Примечание:

№ на схеме:11

Наименование:STANDARD SPRING WASHE

Каталожный номер:B00001237

Комплект:8

Примечание:GB/T93-10

№ на схеме:12

Наименование:COPPER WASHER

Каталожный номер:B00001817

Комплект:2

Примечание:Q/SC598-10*22

№ на схеме:13

Наименование:TAPPET

Каталожный номер:G04-101-01+A

Комплект:4

Примечание:

№ на схеме:14

Наименование:PUSH ROD

Каталожный номер:G04-102-02+B

Комплект:4

Примечание:

№ на схеме:15

Наименование:CYLINDER HEAD ASSY

Каталожный номер:G04-001-04+C

Комплект:1

Примечание:

№ на схеме:15.10

Наименование:VALVE SEAT INSERT, EXHAUST

Каталожный номер:763CA-04-002A+A

Комплект:2

Примечание:

№ на схеме:15.1

Наименование:INTAKE VELVE SEA

Каталожный номер:G04-106-01+A

Комплект:2

Примечание:

№ на схеме:15.11

Наименование:CIRCUMGYRATE,VALVE

Каталожный номер:761Z-04-060+A

Комплект:2

Примечание:

№ на схеме:15.12

Наименование:VALVE SPRING RETAINER

Каталожный номер:761Z-04-013+A

Комплект:2

Примечание:

№ на схеме:15.13

Наименование:VALVE GUIDE,

Каталожный номер:761Z-04-008A+A

Комплект:2

Примечание:

№ на схеме:15.14

Наименование:INTAKE SPRING, INTAKE

Каталожный номер:761Z-04-004+A

Комплект:2

Примечание:

№ на схеме:15.15

Наименование:STUD

Каталожный номер:761W-04-008B+A

Комплект:2

Примечание:

№ на схеме:15.16

Наименование:SEAL

Каталожный номер:761G-04-104A+A

Комплект:2

Примечание:

№ на схеме:15.17

Наименование:STUD, INJECTOR

Каталожный номер:761G-04-102+B

Комплект:4

Примечание:

№ на схеме:15.18

Наименование:VALVE GUIDE, EXHAUST

Каталожный номер:761G-04-101A+A

Комплект:2

Примечание:

№ на схеме:15.19

Наименование:LOCK SPRING

Каталожный номер:761G-04-091A+A

Комплект:4

Примечание:

№ на схеме:15.20

Наименование:PLATE

Каталожный номер:761G-04-084B+A

Комплект:2

Примечание:

№ на схеме:15.2

Наименование:STUD

Каталожный номер:G04-105-02+A

Комплект:2

Примечание:

№ на схеме:15.21

Наименование:GASKET

Каталожный номер:761G-04-083A+B

Комплект:2

Примечание:

№ на схеме:15.22

Наименование:VALVE COLLET

Каталожный номер:761-04-034A+A

Комплект:8

Примечание:

№ на схеме:15.23

Наименование:VALVE SPRING (LARGE)

Каталожный номер:761-04-031C+A

Комплект:4

Примечание:

№ на схеме:15.24

Наименование:VALVE SPRING (SMALL)

Каталожный номер:761-04-029C+A

Комплект:4

Примечание:

№ на схеме:15.3

Наименование:VALVE, EXHAUST

Каталожный номер:G04-104-02+B

Комплект:2

Примечание:

№ на схеме:15.4

Наименование:CYLINDER HEAD ASSY (MACHINED)

Каталожный номер:G04-003-02+B

Комплект:1

Примечание:

№ на схеме:15.5

Наименование:STANDARD SPRING WASHE

Каталожный номер:B00001253

Комплект:8

Примечание:GB/T93-8

№ на схеме:15.6

Наименование:STUD

Каталожный номер:B00001131

Комплект:2

Примечание:GB/T899-GM12-M12*90-8.8-Y

№ на схеме:15.7

Наименование:STUD

Каталожный номер:B00001100

Комплект:6

Примечание:GB/T899-GM10-M10*30-8.8-Y

№ на схеме:15.8

Наименование:BOLT

Каталожный номер:B00000627

Комплект:8

Примечание:GB/T5783-M8*16

№ на схеме:15.9

Наименование:VALVE, INTAKE

Каталожный номер:A761Z-04-004+A

Комплект:2

Примечание:

№ на схеме:16

Наименование:BANJO BOLT

Каталожный номер:B00002232

Комплект:1

Примечание:Q/SC642.3-1-M8*1*22

№ на схеме:17

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001555

Комплект:3

Примечание:Q/SC1294-8

№ на схеме:18

Наименование:INLET PIPE (WELDED ASSY.)

Каталожный номер:765IA-04-020A+A

Комплект:1

Примечание:

№ на схеме:19

Наименование:JOINT

Каталожный номер:765IA-04-003+A

Комплект:1

Примечание:

№ на схеме:20

Наименование:VALVE COVER ASSY

Каталожный номер:765IA-04-030+A

Комплект:1

Примечание:

№ на схеме:20.1

Наименование:PARTS,FILTER ELEMENT

Каталожный номер:761G-02-040A+A

Комплект:1

Примечание:

№ на схеме:20.2

Наименование:COUPLING, DISK

Каталожный номер:763C-04-012+A

Комплект:1

Примечание:

№ на схеме:20.3

Наименование:WASHER

Каталожный номер:763C-04-015+A

Комплект:1

Примечание:

№ на схеме:20.4

Наименование:COVER ASSY (RIVETED), FUMES DISPOSAL

Каталожный номер:763C-04-060+A

Комплект:1

Примечание:

№ на схеме:20.5

Наименование:SEAL RING ASSY, VALVE COVER

Каталожный номер:765IA-04-040+A

Комплект:1

Примечание:

№ на схеме:21

Наименование:ROCKER ARM AND PEDESTAL ASSY

Каталожный номер:G04-002-01+B

Комплект:1

Примечание:

№ на схеме:21.1

Наименование:VALVE SCREW ADJUSTER

Каталожный номер:761-04-024B+A

Комплект:4

Примечание:

№ на схеме:21.2

Наименование:WASHER

Каталожный номер:761-04-033A+A

Комплект:4

Примечание:

№ на схеме:21.3

Наименование:LOCK SPRING

Каталожный номер:761-04-053A+A

Комплект:4

Примечание:

№ на схеме:21.4

Наименование:SHAFT, ROCKER ARM

Каталожный номер:765IA-04-001A+A

Комплект:1

Примечание:

№ на схеме:21.5

Наименование:ROCKER ARM ASSY (MACHINED)

Каталожный номер:771JZ-04-030+A

Комплект:4

Примечание:

№ на схеме:21.6

Наименование:PEDESTAL, ROCKER ARM

Каталожный номер:A761-04-002+A

Комплект:2

Примечание:

№ на схеме:21.7

Наименование:DOWEL,PIN

Каталожный номер:B00000114

Комплект:1

Примечание:GB/T119-A3*8

№ на схеме:21.8

Наименование:HEXAGON THIN NUT

Каталожный номер:B00000819

Комплект:4

Примечание:GB/T6173-M12*1.25-05-Y

№ на схеме:21.9

Наименование:HEXAGON COUNTERSUNK CONE PIPE PLUG

Каталожный номер:B00001696

Комплект:2

Примечание:Q/SC584.1-R1/4
