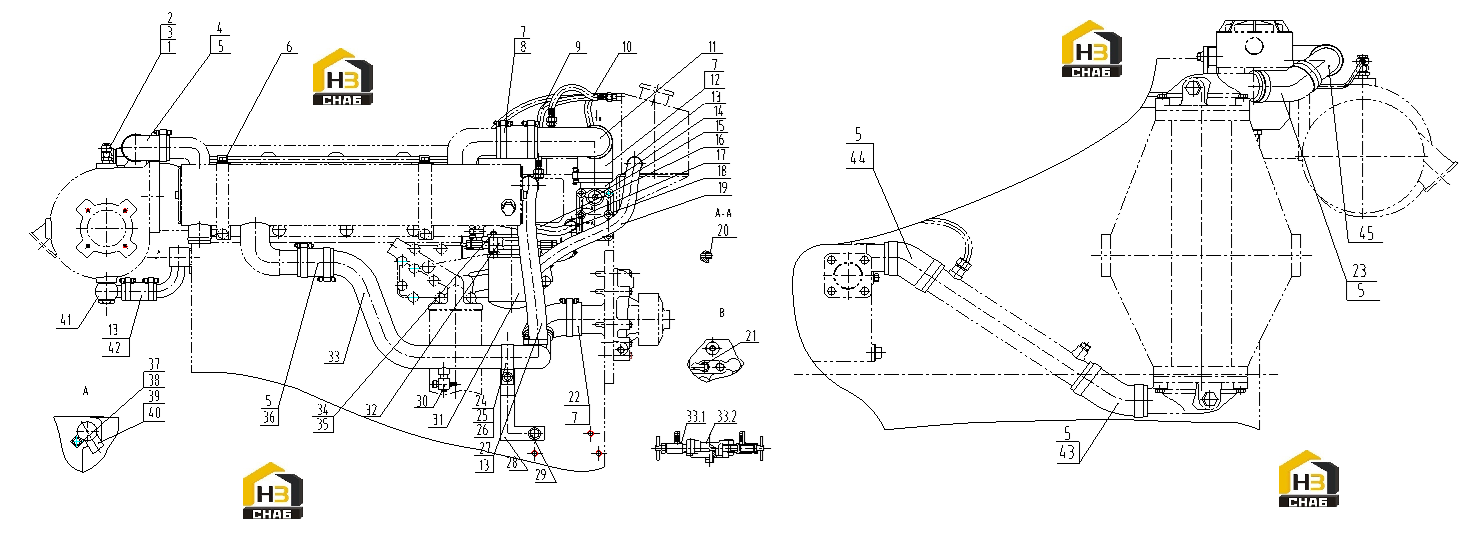

Трубопровод охлаждающей жидкости
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:B00002177
Комплект:1
Примечание:Q/SC642.1-01-M10*1
№ на схеме:3
Каталожный номер:B00001545
Комплект:4
Примечание:Q/SC1294-10
№ на схеме:11
Каталожный номер:D24A-030-01
Комплект:1
Примечание:
№ на схеме:23
Каталожный номер:S00004339
Комплект:1
Примечание:
№ на схеме:25
Каталожный номер:B00002133
Комплект:1
Примечание:Q/SC622-M8*16-Zn.D
№ на схеме:29
Каталожный номер:B00002047
Комплект:1
Примечание:Q/SC622-M12*25
№ на схеме:31
Каталожный номер:D24A-005-30
Комплект:1
Примечание:
№ на схеме:32
Каталожный номер:D24A-006-01
Комплект:1
Примечание:
№ на схеме:32.1
Каталожный номер:D24A-118-01
Комплект:2
Примечание:
№ на схеме:32.2
Каталожный номер:S00003519
Комплект:1
Примечание:
№ на схеме:33
Каталожный номер:D24A-032-01
Комплект:1
Примечание:
№ на схеме:34
Каталожный номер:D24A-112-33
Комплект:1
Примечание:
№ на схеме:35
Каталожный номер:B00002139
Комплект:4
Примечание:Q/SC622-M8*30
№ на схеме:36
Каталожный номер:B00002416
Комплект:1
Примечание:Q/SC646-51*80
№ на схеме:37
Каталожный номер:B00002130
Комплект:1
Примечание:Q/SC622-M8*12
№ на схеме:40
Каталожный номер:D24A-033-01
Комплект:1
Примечание:
№ на схеме:44
Каталожный номер:S00007100
Комплект:1
Примечание:
№ на схеме:45
Каталожный номер:D24A-306-04
Комплект:1
Примечание:
