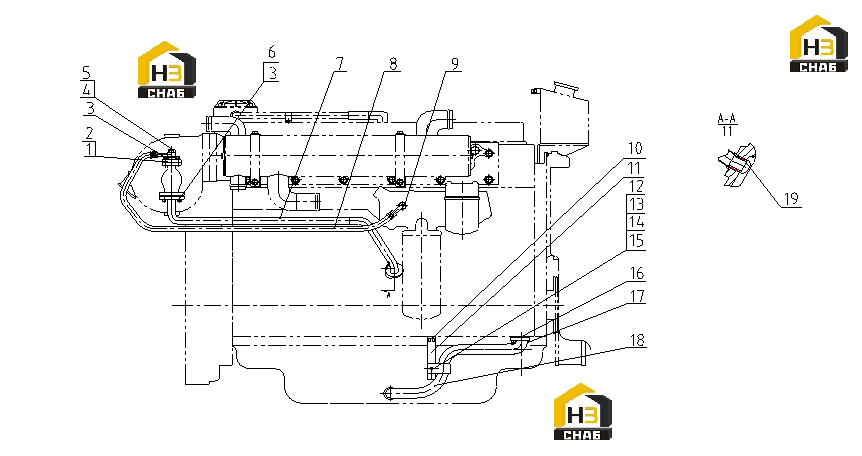

Трубопровод турбонагнетателя
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:D19-119-01
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:D19-120-01
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:B00002137
Комплект:4
Примечание:Q/SC622-M8*25
№ на схеме:5
Каталожный номер:B00002178
Комплект:1
Примечание:Q/SC642.1-01-M12*1.25
№ на схеме:7
Каталожный номер:S00007040
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:D19-110-31
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:B00002111
Комплект:2
Примечание:Q/SC622-M6*12
№ на схеме:11
Каталожный номер:D19-105-01
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:B00001297
Комплект:1
Примечание:GB/T97.1-6-200HV-Y
№ на схеме:13
Каталожный номер:B00002118
Комплект:1
Примечание:Q/SC622-M6*20
№ на схеме:14
Каталожный номер:B00000843
Комплект:1
Примечание:GB/T6177-M6-Y
№ на схеме:16
Каталожный номер:D19-114-01A
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:B00003351
Комплект:2
Примечание:GB/T70.1-M6*20
№ на схеме:18
Каталожный номер:D19-001-41
Комплект:1
Примечание:
