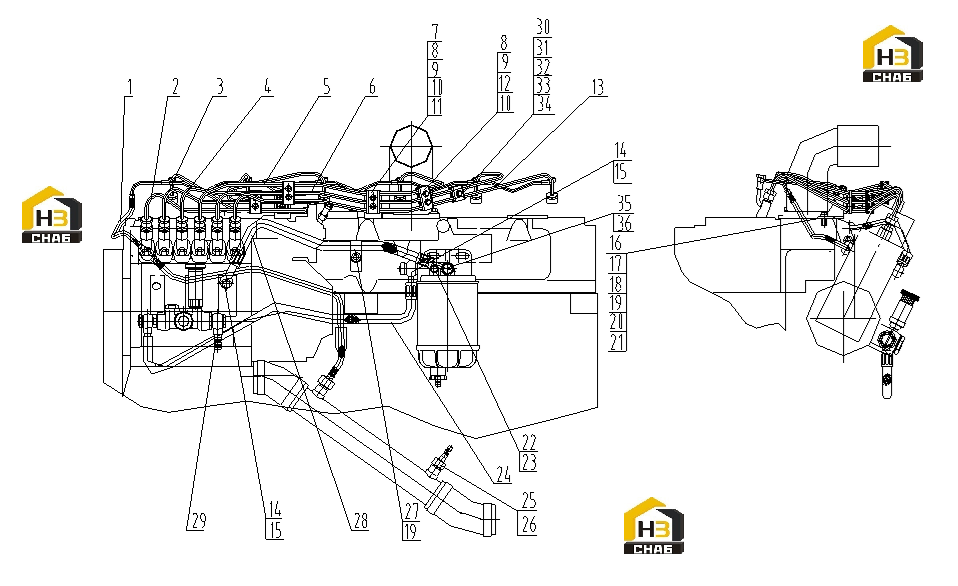

Трубопровод топливный
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:D26-001-35
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:D26-002-35
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:D26-003-35
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:D26-004-35
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:D26-005-35
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:D26-035-01
Комплект:2
Примечание:
№ на схеме:10
Каталожный номер:B00002108
Комплект:11
Примечание:Q/SC622-M5*25
№ на схеме:11
Каталожный номер:B00002134
Комплект:2
Примечание:Q/SC622-M8*20
№ на схеме:12
Каталожный номер:D26-034-01
Комплект:3
Примечание:
№ на схеме:13
Каталожный номер:D26-006-35
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:B00002179
Комплект:2
Примечание:Q/SC642.1-01-M14*1.5
№ на схеме:15
Каталожный номер:B00001547
Комплект:4
Примечание:Q/SC1294-14
№ на схеме:16
Каталожный номер:D26-129-31A
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:D26-130-01
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:B00002132
Комплект:3
Примечание:Q/SC622-M8*16
№ на схеме:20
Каталожный номер:B00002145
Комплект:1
Примечание:Q/SC622-M8*40
№ на схеме:21
Каталожный номер:B00000846
Комплект:1
Примечание:GB/T6177-M8-Y
№ на схеме:22
Каталожный номер:B00001733
Комплект:1
Примечание:Q/SC587.1-M8*1
№ на схеме:23
Каталожный номер:B00001555
Комплект:1
Примечание:Q/SC1294-8
№ на схеме:24
Каталожный номер:D26-114-33
Комплект:1
Примечание:
№ на схеме:26
Каталожный номер:B00002211
Комплект:1
Примечание:Q/SC642.2-02-08
№ на схеме:28
Каталожный номер:D26-114-32
Комплект:1
Примечание:
№ на схеме:29
Каталожный номер:D26-007-01
Комплект:1
Примечание:
№ на схеме:32
Каталожный номер:B00001296
Комплект:11
Примечание:GB/T97.1-5-200HV-Y
№ на схеме:33
Каталожный номер:B00001251
Комплект:11
Примечание:GB/T93-5
№ на схеме:34
Каталожный номер:B00000840
Комплект:1
Примечание:GB/T6177-M5-Y
№ на схеме:35
Каталожный номер:B00001724
Комплект:1
Примечание:Q/SC587.1-M10*1
