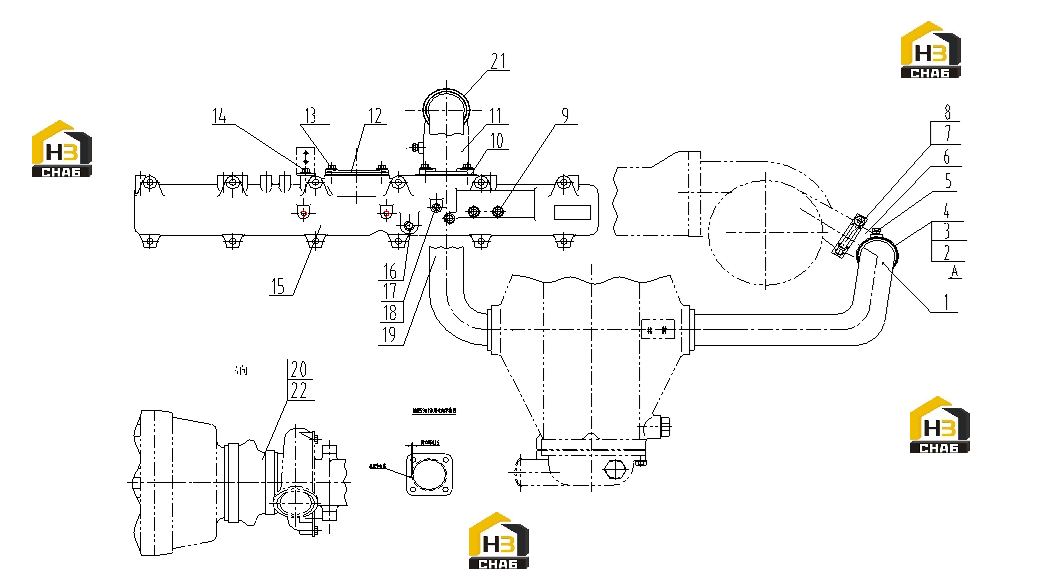

Коллектор впускной

← Система зажигания Коллектор выпускной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR INLET PIPE ASSY (WELDED), INTERCOOLER

Каталожный номер:D12-033-05

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPRING CLAMP

Каталожный номер:B00001537

Комплект:2

Примечание:Q/SC1092-65

№ на схеме:3

Наименование:HOSE

Каталожный номер:S00026949

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPRING CLAMP

Каталожный номер:B00001539

Комплект:2

Примечание:Q/SC1092-70

№ на схеме:5

Наименование:PIPE PLUG

Каталожный номер:D02A-166-01

Комплект:2

Примечание:

№ на схеме:6

Наименование:AIR OUTLET PIPE, COMPRESSOR

Каталожный номер:D12-301-18

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:D12-314-01

Комплект:1

Примечание:

№ на схеме:8

Наименование:CLAMP

Каталожный номер:D12-031-01

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002132

Комплект:2

Примечание:Q/SC622-M8*16

№ на схеме:10

Наименование:GASKET, AIR INTAKE PIPE

Каталожный номер:D12-308-01

Комплект:2

Примечание:

№ на схеме:11

Наименование:ADAPTER, AIR INTAKE PIPE

Каталожный номер:D12-310-02

Комплект:1

Примечание:

№ на схеме:12

Наименование:COVER, AIR INTAKE PIPE

Каталожный номер:D12-305-01

Комплект:1

Примечание:

№ на схеме:13

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002137

Комплект:10

Примечание:Q/SC622-M8*25

№ на схеме:14

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:D02B-300-01

Комплект:4

Примечание:

№ на схеме:15

Наименование:AIR INTAKE PIPE ASSY

Каталожный номер:D12-001-32

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLUG

Каталожный номер:D02A-164-01

Комплект:1

Примечание:

№ на схеме:17

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001545

Комплект:1

Примечание:Q/SC1294-10

№ на схеме:18

Наименование:HEXAGON PIPE PLUG

Каталожный номер:B00001724

Комплект:1

Примечание:Q/SC587.1-M10*1

№ на схеме:19

Наименование:AIR OUTLET PIPE ASSY (WELDED), INTERCOOLER

Каталожный номер:D12-034-01A

Комплект:1

Примечание:

№ на схеме:20

Наименование:HOSE

Каталожный номер:D12-318-01

Комплект:2

Примечание:

№ на схеме:21

Наименование:HOSE

Каталожный номер:D12-104-33A

Комплект:1

Примечание:

№ на схеме:22

Наименование:CLAMP

Каталожный номер:B00001556

Комплект:2

Примечание:Q/SC1302-105~127

№ на схеме:23

Наименование:PLATE

Каталожный номер:D12-320-01A

Комплект:1

Примечание:
